燃气调压回路用紧急切断阀结构设计

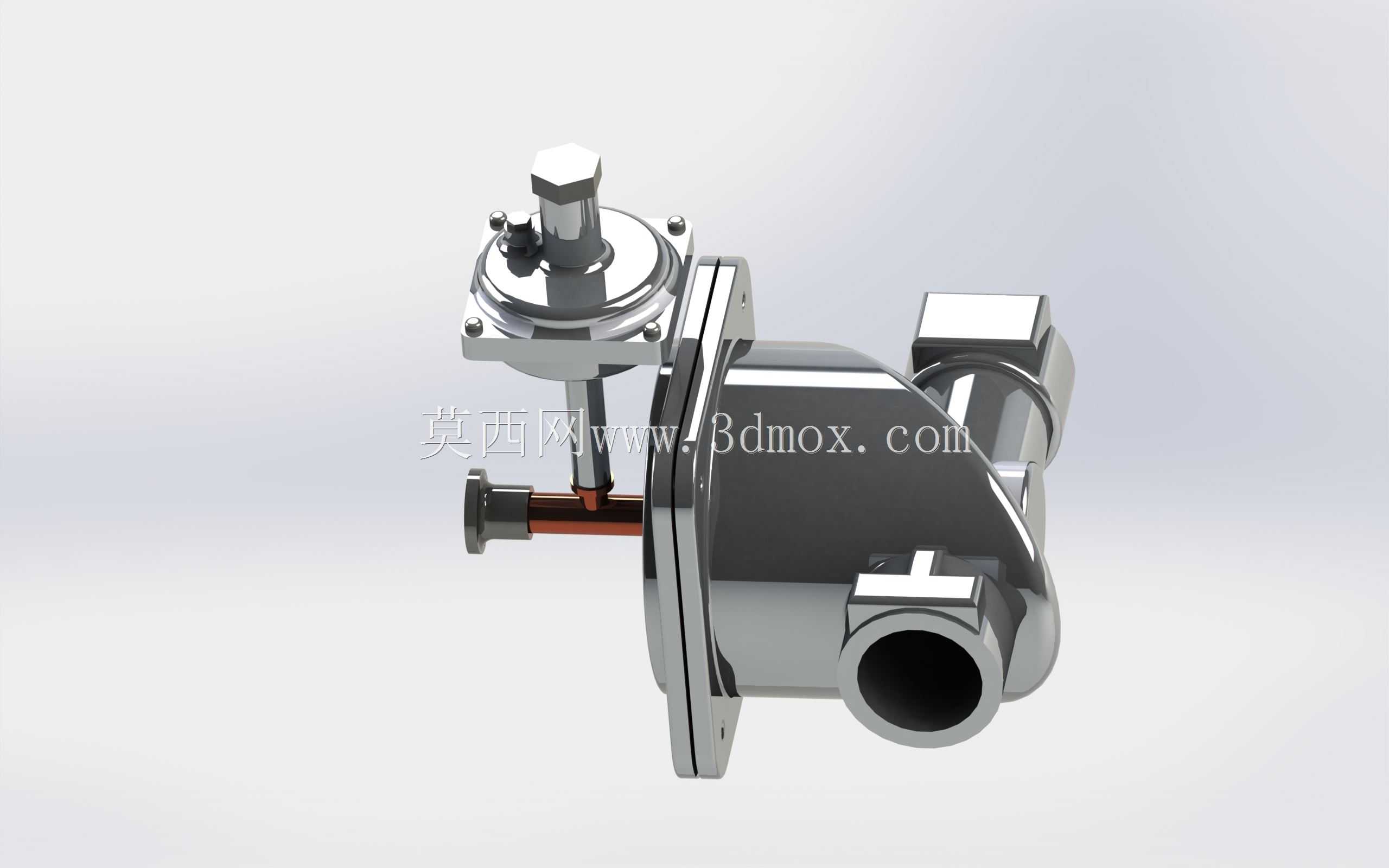

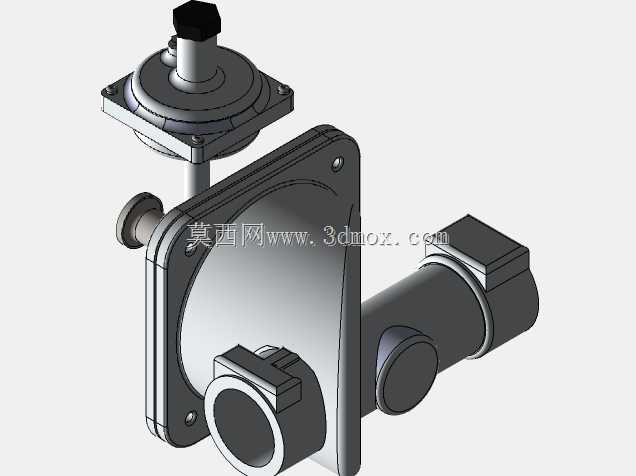

　　在城镇燃气输配、工业流体调压的管路系统中，紧急切断阀是串联在调压器上游侧的核心安全防护部件，日常处于常开导通状态，仅在下游管路出现压力超阈值、泄漏等故障工况时快速触发关断，阻断介质向下游的输送路径，避免超压引发的管路爆裂、介质泄漏等安全事故。从结构布局来看，该阀采用膜片式感应驱动与主阀体集成的设计，上部的膜片腔通过导压管与调压器出口侧的管路连通，实时采集下游压力信号，无需额外外接动力源，依靠管路自身介质压力即可完成触发动作，适配无外接电源、气源的野外调压站、楼栋调压箱等安装场景。主阀体采用直角式流道设计，两个接口分别对应上游来流方向与下游去流方向，接口端面采用法兰连接结构，安装时可直接与同通径的管路法兰配对，无需额外加工过渡接头，

　　安装边界预留的螺栓孔位间距符合通用管路法兰的安装规范，可直接替换同通径的老旧切断阀，无需改动原有管路的布局走向。上部的感应执行机构采用立式布置，顶部的调节螺柱用于设定触发关断的压力阈值，现场调试时可通过旋转螺柱调整膜片上方弹簧的预紧力，匹配不同调压回路的工作压力要求，执行机构侧面预留的手动复位拨杆，在故障排除后可手动拨起完成阀瓣的复位，复位过程中可通过拨杆的反馈力判断阀瓣是否完全卡入密封位，避免复位不到位导致的内漏问题。设计过程中针对阀瓣的密封结构做了优化，密封面采用软质密封材料与金属阀座配合的形式，关断时软质密封件可填补金属阀座表面的微小加工划痕，保证零泄漏的密封要求，同时阀瓣的导向结构采用通长的导向轴设计，

　　避免介质流态紊乱导致阀瓣卡涩，保证触发时阀瓣可沿轴向快速下落完成关断，关断响应时间控制在1秒以内，满足燃气输配系统对安全切断装置的响应速度要求。膜片作为核心的压力感应元件，采用夹布橡胶材质，兼顾柔韧性与结构强度，可在-20℃到60℃的环境温度下稳定工作，适配不同地区的户外安装环境，膜片的有效感应面积经过计算匹配，保证下游压力超过设定值1.05倍时即可产生足够的推力克服弹簧预紧力，带动阀瓣完成关断动作，避免压力超调量过大导致下游设备损坏。主阀体的流道做了圆弧过渡处理，减少介质在阀腔内的流阻损失，日常导通状态下的压力损失小于同通径截止阀的30%，不会对整个调压回路的输送效率产生明显影响。安装时需要注意，

　　阀体上标注的流向箭头必须与管路内介质的流动方向一致，反向安装会导致膜片腔无法正常采集下游压力信号，同时执行机构的上方需要预留不小于200mm的操作空间，方便后期调试压力阈值、更换膜片等维护操作，阀体侧面的导压管接口需要采用不锈钢引压管连接至调压器下游的压力采集点，引压管的坡度设置为不小于1:10，避免管内积液导致压力采集失真。在实际的选型应用中，该结构的切断阀适配公称压力1.6MPa、通径DN25到DN50的中低压流体管路，可用于天然气、液化石油气、洁净压缩空气等非腐蚀性介质的输送回路，常与自力式调压器、过滤器串联安装，共同构成调压计量撬的核心安全单元，在区域调压站、工业用户燃气入口、商用厨房供气回路等场景中广泛应用。建模过程中对所有配合面的公差做了匹配设定，法兰密封面的平面度、导向轴与轴套的配合间隙、膜片的夹持密封宽度都按照实际加工要求做了参数化设置，可直接导出工程图用于生产加工，也可用于调压撬的整体装配干涉检查，验证管路布局中阀门与周边管道、设备的安装间隙是否满足操作维护要求。
