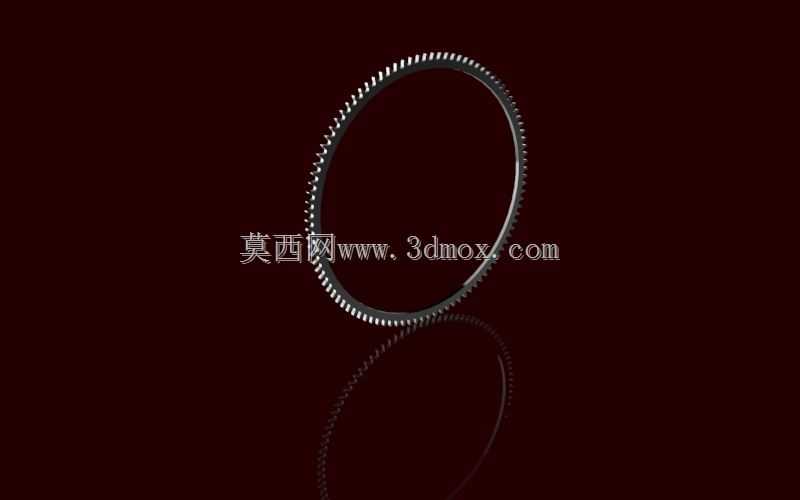

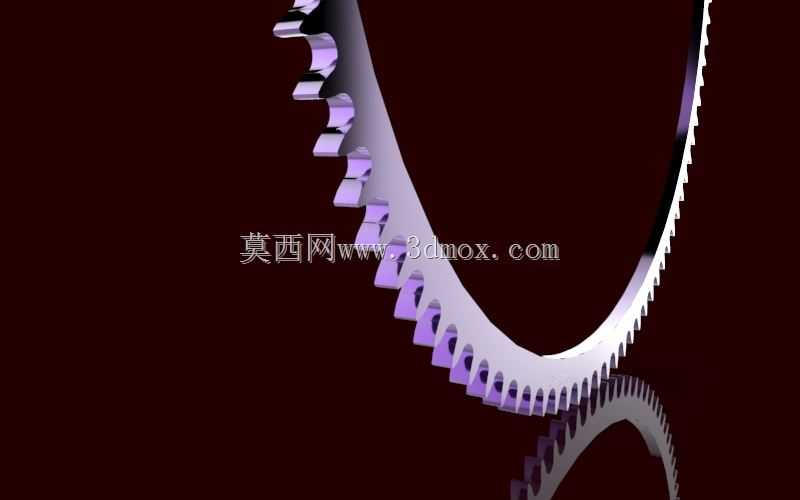

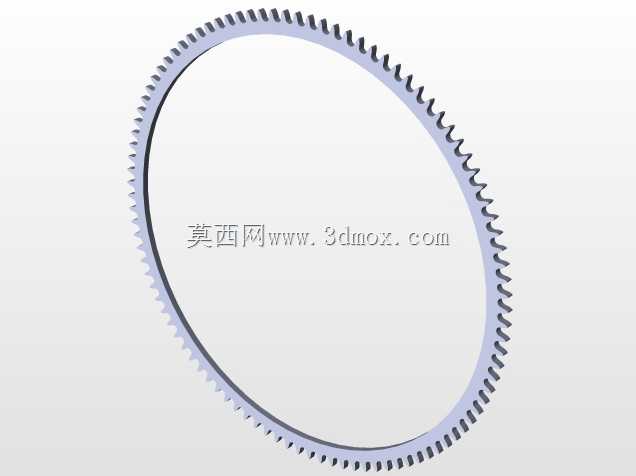

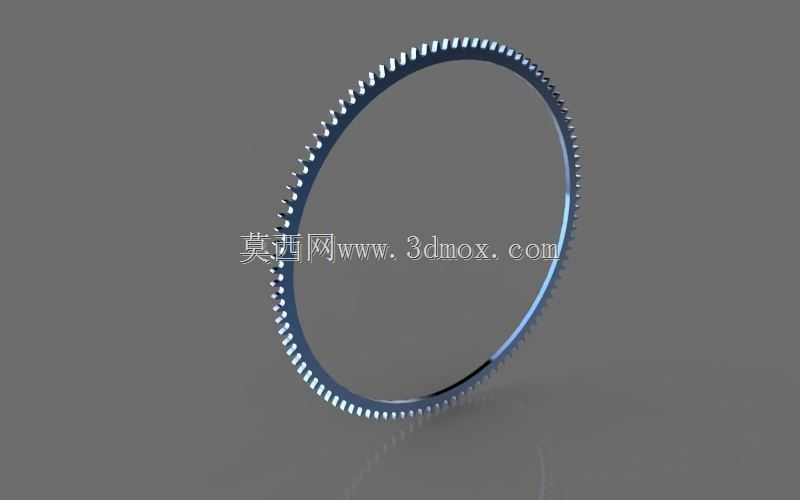

百齿14.875内测量齿轮链轮传动件

　　做传动结构设计快十二年，经手的链传动、齿轮传动项目少说也有七八十个，这类内测量尺寸的大齿数链轮齿轮，最容易在前期选型和建模阶段踩坑，很多刚入行的工程师拿到参数只看节圆、齿顶圆，忽略内部测量尺寸对应的安装避让空间，等到装配的时候才发现和轴套、挡圈甚至箱体筋位干涉，返工改模的成本比前期做足校核高好几倍。这个百齿结构的传动件，齿部参数是按照标准滚子链配套要求做的，14.875的内部测量尺寸，对应的是安装位的径向边界，设计的时候特意把内孔周边的让位空间做了冗余，不管是配平键连接的实心轴，还是带胀紧套的空心轴，都能留出足够的紧固件操作空间，不用额外在箱体上开工艺孔。从实际应用场景来说，这类大齿数链轮齿轮常用在中低速重载的输送线传动端，比如建材生产的板链输送、仓储物流的积放链驱动、农机的割台传动单元，不像小齿数主动轮需要考虑频繁启停的冲击载荷，大齿数从动件的核心要求是运转平稳、齿部耐磨、和链条啮合的时候没有跳齿风险。设计齿形的时候，没有直接用软件默认的生成参数，而是把齿沟圆弧半径做了0.2毫米的微调，比标准值略大一点，这样链条滚子进入啮合的时候是平滑过渡，不会出现硬接触的异响，尤其是在线速度每秒0.5到1.5米的工况下，能有效降低啮合噪音，同时减少齿面的接触应力，延长整体使用寿命。很多人做这类传动件建模的时候，容易忽略齿侧的间隙，要么间隙太小卡链条，要么间隙太大传动回程差超标，这个结构在建模阶段就按照8级传动精度做了齿侧间隙预留，

　　常温工况下不用考虑热胀冷缩带来的卡滞问题，如果是用在高温环境比如烘干线的传动端，只需要把内孔的配合公差从H7调到H8就能适配，不用重新改齿形参数。外形尺寸上，齿顶圆的边缘做了1.5毫米的倒角，一方面是安装的时候不会割伤装配人员的手套，另一方面是长期运转如果有链条磨损掉的碎屑，不会卡在齿顶和箱体护罩之间，顺着倒角斜面就能掉到底部的集屑槽。安装边界这块，除了内部14.875的测量尺寸对应的径向空间，轴向的安装宽度也做了限位台设计，台肩的高度比配套链条的内节内宽小0.3毫米，安装的时候不用反复调整链轮的轴向位置，靠台肩定位就能保证和主动轮的共面度，避免链条偏磨。之前做过一个矿山输送线的改造项目，一开始用的是标准参数的96齿链轮，

　　因为现场安装空间有限，内孔的加强筋和轴承端盖干涉，最后就是把内部测量尺寸重新核算，调整了辐板的厚度，才解决了干涉问题，这个结构的辐板是等强度设计，从齿根到内孔安装位的厚度是渐变的，既保证了传动扭矩足够，又不会因为辐板太厚增加不必要的转动惯量，启动的时候电机的负载冲击更小。还有个容易被忽略的细节，就是齿根的圆角处理，很多建模的时候直接用直角过渡，热处理的时候应力集中很容易出现齿根断裂，这个结构的齿根圆角是按照齿厚的0.15倍做的，不管是后续做高频淬火还是渗碳处理，都能有效降低应力集中系数，重载工况下的抗冲击能力提升不少。和配套链条啮合的时候，因为是100齿的结构，同时参与啮合的齿数比小齿数链轮多3到4个，单个齿承受的载荷更小，

　　传动的时候的动载荷也更低，哪怕是输送线上出现瞬时的物料超载，也不会出现断齿的情况。另外，内部测量尺寸的公差是按照H7级做的，不管是后续做机加工还是直接用3D打印做样件验证，都能直接和标准的轴系配件适配，不用二次修配。做这类传动件的三维模型，最核心的不是把齿形画出来就行，而是要把实际安装、使用、维护全流程的需求都融入到建模细节里，比如辐板上要不要加吊装孔、减重孔的位置会不会影响动平衡、键槽的位置是不是和齿位对应方便安装找正，这些细节在建模阶段考虑到位，后续出工程图、加工、装配的时候能省很多事。这个结构的减重孔是均匀分布在辐板上的，六个孔的位置做了动平衡校核，转速在每分钟300转以内的时候，不需要额外做动平衡处理就能满足运转平稳性要求，适合大多数中低速重载的传动场景。
