绞车滚筒驱动用行星齿轮传动结构

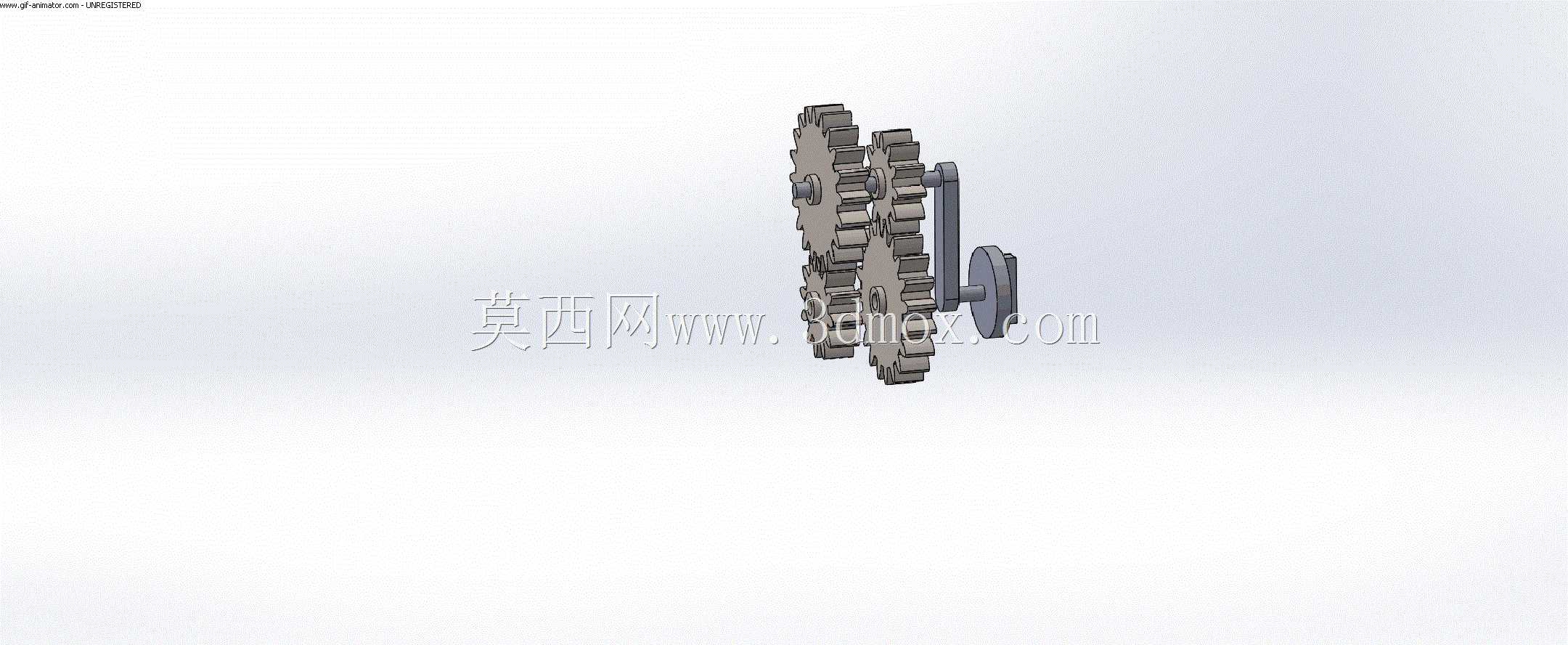

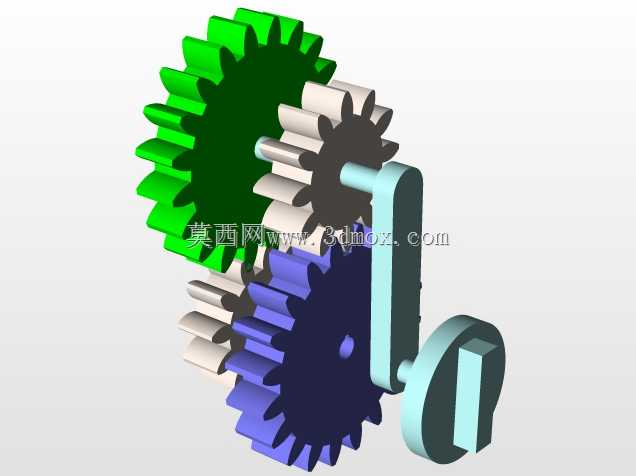

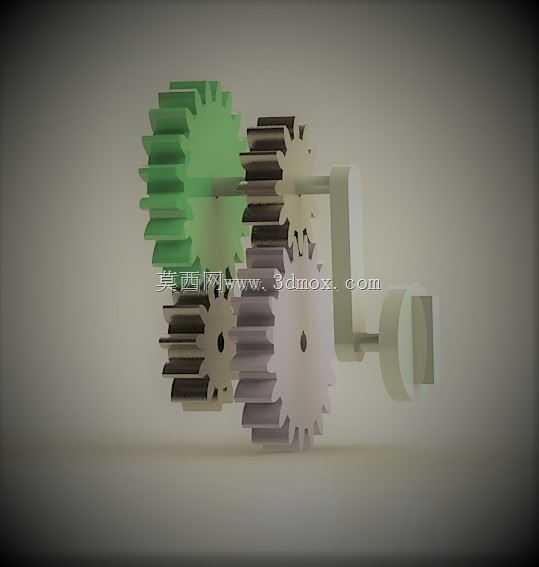

　　在矿山井下调度、工程起重作业、船舶系泊等场景中，绞车作为核心牵引执行设备，其传动端的负载适配能力直接决定整套设备的作业可靠性，尤其是大牵引力低速输出工况下，常规定轴齿轮传动往往面临径向尺寸过大、单齿负载过高、传动平稳性不足的问题，这套行星齿轮传动结构正是针对绞车滚筒的驱动需求做的定向适配设计。从实际安装边界来看，整套传动结构的输出端直接对接绞车滚筒的连接法兰，输入端匹配驱动电机的输出轴，整体采用同轴式布局，轴向尺寸控制在适配绞车机架安装腔的范围内，不会额外占用滚筒两侧的操作空间，径向尺寸相比同减速比的定轴齿轮结构缩小近40%，能适配现有多数中小型绞车的机架预留安装位，不需要对原有绞车的机架结构做大规模改造，

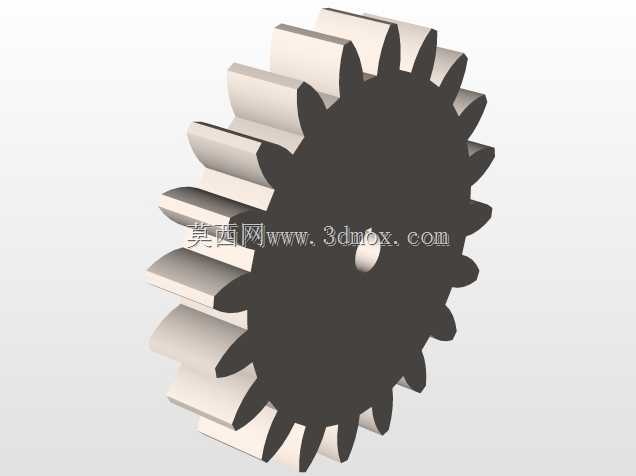

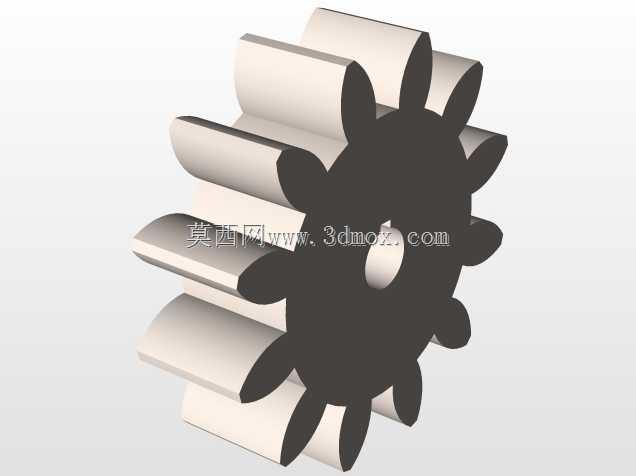

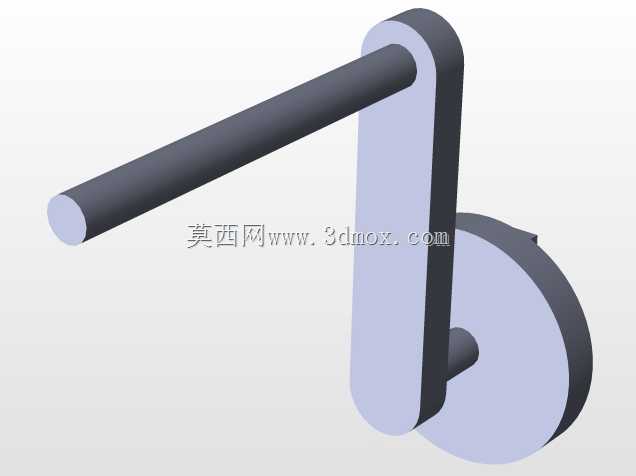

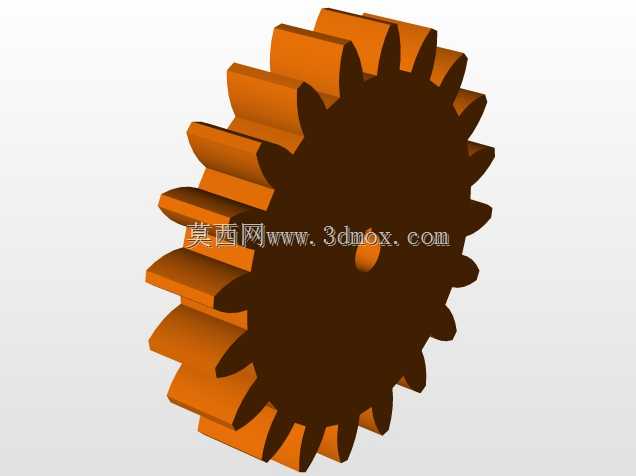

　　可直接替换原有老化的传动部件，降低现场改造的施工成本。设计过程中优先考虑了绞车作业时的冲击负载特性，绞车在启动牵引、负载突变的瞬间会产生数倍于额定值的冲击扭矩，这套行星结构采用多行星轮均载设计，三个行星轮沿太阳轮周向均匀分布，输入扭矩由太阳轮输入后，通过三个行星轮分流传递到内齿圈与行星架，单齿承受的啮合载荷相比定轴结构降低60%以上，能有效抵御冲击负载带来的齿面损伤、断齿风险。内齿圈采用与传动壳体一体化的加工设计，既减少了额外连接部件带来的装配累积误差，也提升了内齿圈的结构刚性，避免大负载下齿圈变形导致的啮合异响、传动卡滞问题。行星架采用双侧板支撑结构，行星轮轴与两侧侧板采用过盈配合加定位销的固定方式，相比单侧板悬臂式行星架，

　　能承受更大的倾覆力矩，适配绞车滚筒牵引时可能出现的偏载工况。齿轮参数选择上，结合绞车常用的驱动电机转速与滚筒所需的输出转速，匹配了合理的传动比，保证电机在额定转速区间运行时，滚筒能达到合适的牵引线速度，同时兼顾低速大扭矩输出的需求，齿轮模数根据额定牵引扭矩对应的齿轮受力做了校核，齿面接触强度、齿根弯曲强度都预留了足够的安全系数，满足重载作业场景的长期使用需求。传动结构的润滑方式采用脂润滑适配设计，壳体上预留了注油孔与排油孔，日常维护时不需要完全拆解结构即可完成润滑脂的更换，适配矿山、工地等维护条件有限的作业场景。输入端的连接结构采用平键加锁紧螺母的固定方式，能传递大扭矩的同时避免电机轴与太阳轮连接位出现窜动，

　　输出端的行星架与滚筒连接法兰采用止口定位加螺栓组连接，保证传动的同轴度，减少滚筒转动时的径向跳动。整套结构没有设计额外的复杂换挡机构，结构件数量少，装配工艺简单，行星轮与行星架之间采用滚针轴承支撑，转动阻力小，传动效率可达96%以上，相比蜗轮蜗杆式的绞车传动结构，长期运行的能耗更低，发热更小，能支持长时间连续作业。在实际选型适配时，可根据绞车的额定牵引力调整齿轮的齿宽、模数参数，不需要改动整体的安装连接尺寸，就能覆盖不同吨位级别的绞车驱动需求，结构的通用性较强。从装配流程来看，整套结构可先完成行星轮组件、太阳轮的预装，再整体装入集成内齿圈的壳体，最后装配端盖与密封件，装配工序简单，对现场装配人员的技能要求不高，后期出现易损件磨损时，可单独更换行星轮、太阳轮等部件，不需要更换整套传动结构，降低全生命周期的使用成本。针对绞车作业时多粉尘、高湿度的环境，壳体的连接面都采用密封槽加密封圈的设计，输出轴位置采用骨架油封加防尘圈的双重密封结构，能有效阻挡外界粉尘、水汽进入传动腔内部，避免齿轮、轴承出现磨粒磨损、锈蚀问题，延长结构的使用寿命。
