带定位凸台花键孔直齿传动齿轮结构

项目分类:齿轮 发布时间:2021-11-27 ID:423127
  • 带定位凸台花键孔直齿传动齿轮结构
  • 带定位凸台花键孔直齿传动齿轮结构
  • 带定位凸台花键孔直齿传动齿轮结构
  • 带定位凸台花键孔直齿传动齿轮结构
  • 带定位凸台花键孔直齿传动齿轮结构
  • 带定位凸台花键孔直齿传动齿轮结构

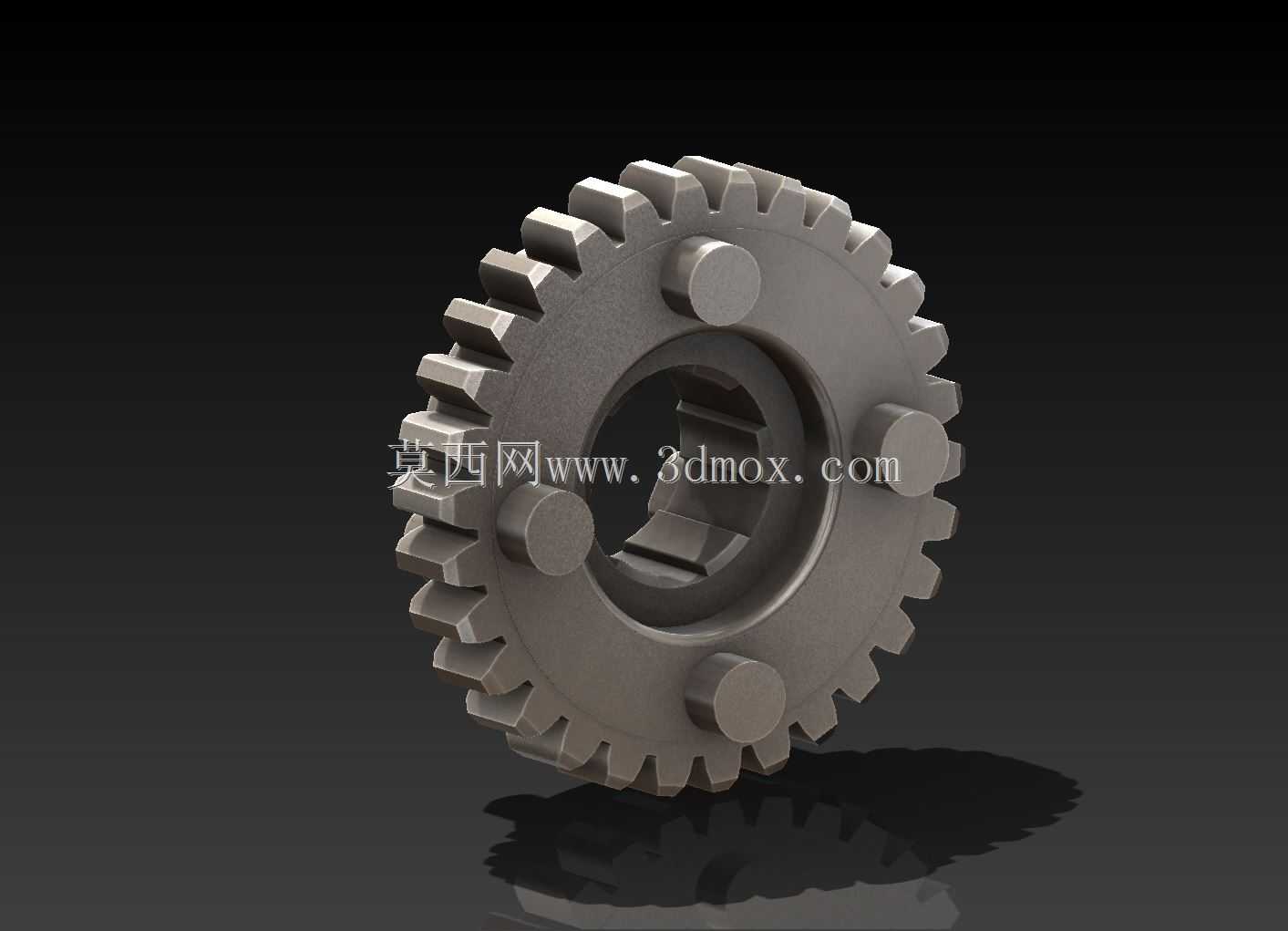

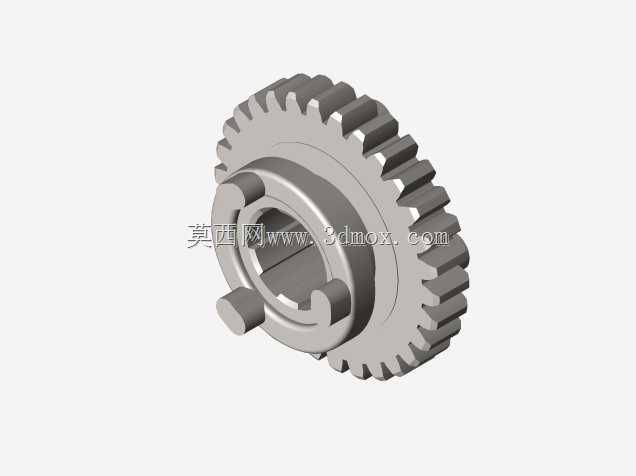

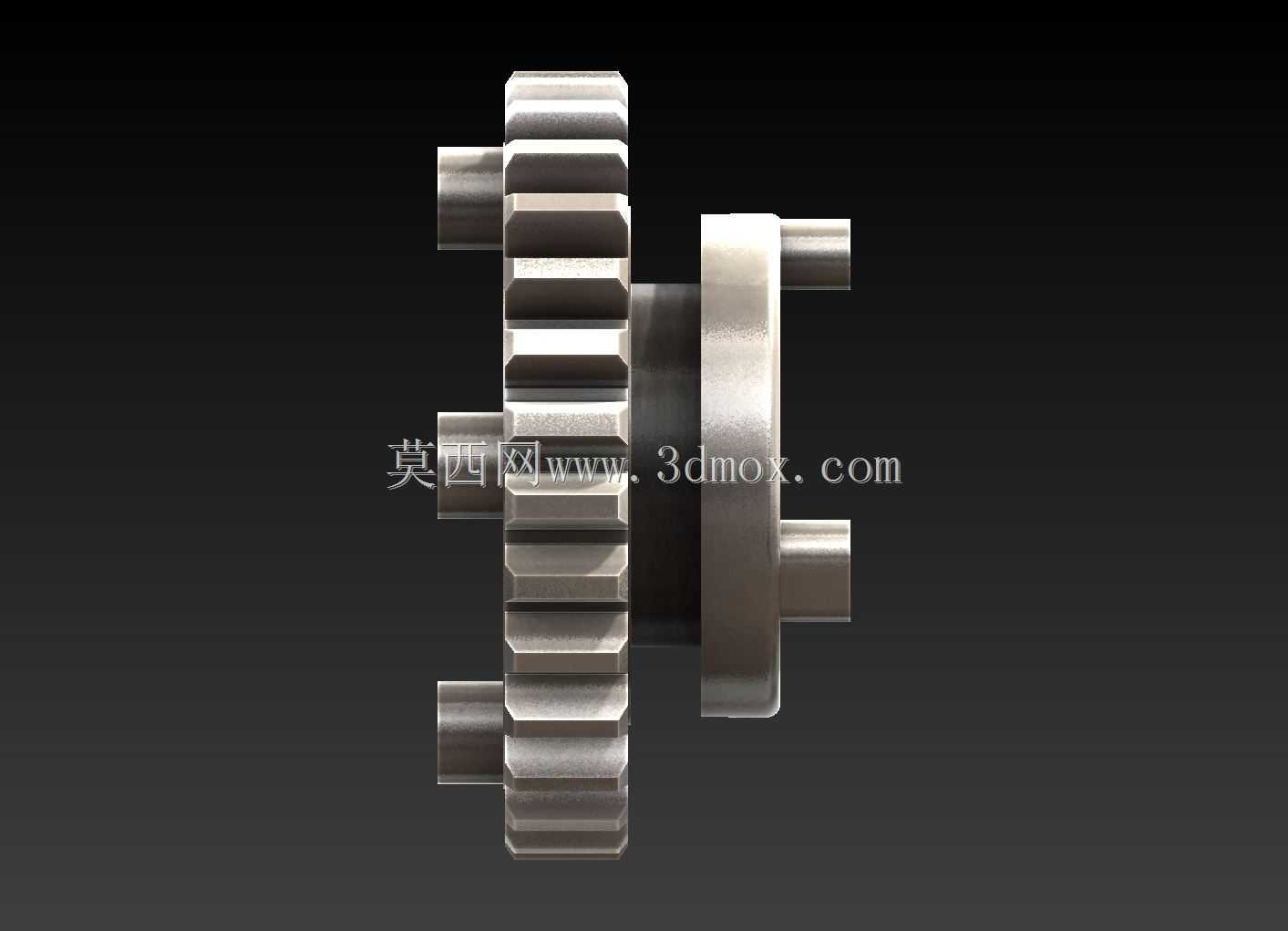

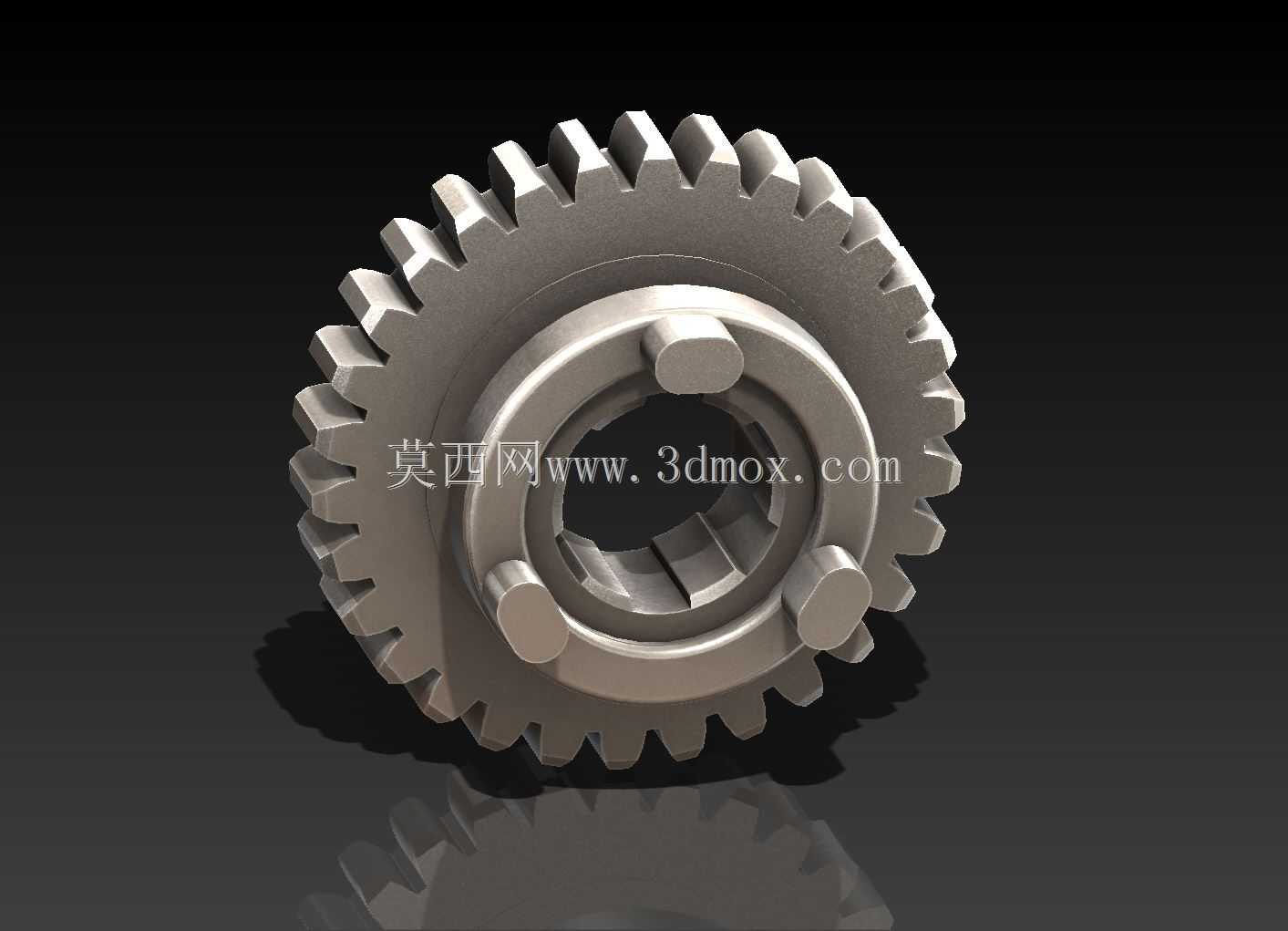

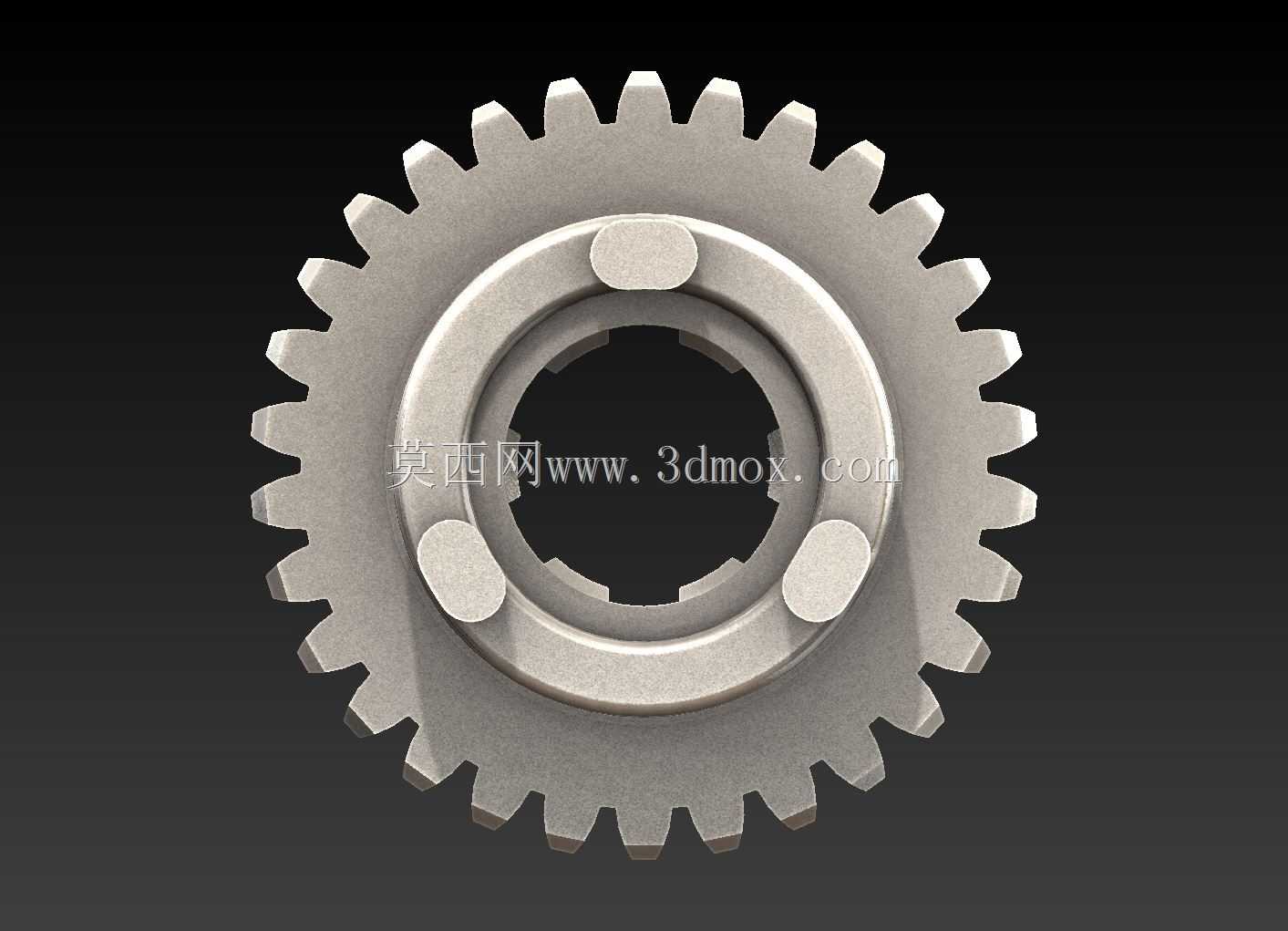

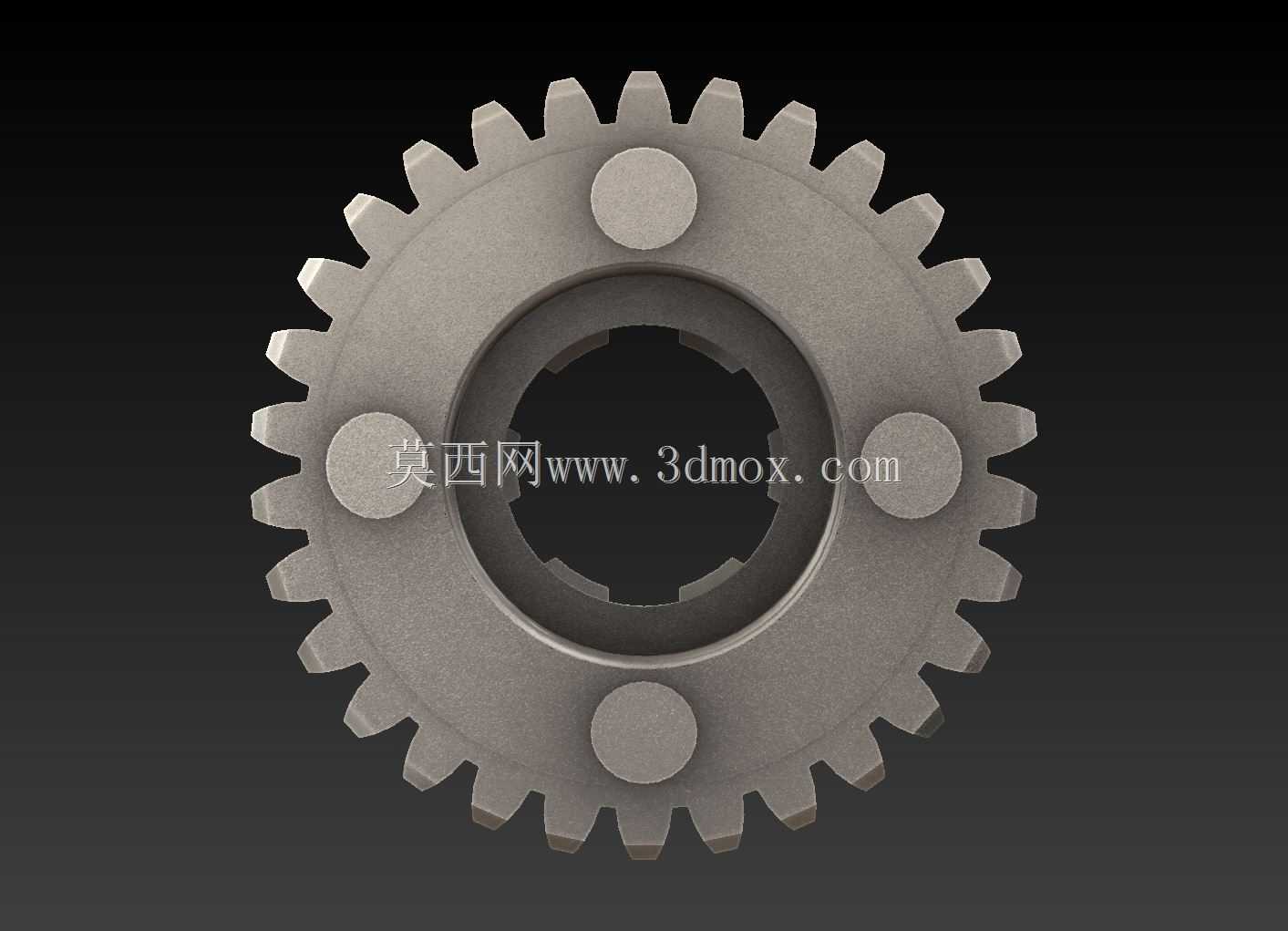

  这款带定位凸台的直齿传动零件,在常规中小载荷传动场景中适配性极强,常见于农用机械变速单元、小型机床进给机构、轻工包装设备的传动链路中,承担定速比扭矩传递的核心作用。从结构设计逻辑来看,齿部采用标准渐开线直齿齿形,齿向无螺旋角,加工时可直接通过滚齿、插齿工艺一次成型,无需额外的螺旋角导程调整工装,量产加工的工序成本更低,装配时也无需考虑轴向分力带来的额外止推负载,对支撑轴承的选型要求更宽松。内孔采用矩形花键结构设计,相比单键连接,花键的多齿均匀承载特性可传递更大扭矩,同时能保证零件与传动轴的同轴度精度,避免长期交变载荷下出现键槽压溃、轴孔偏心导致的传动抖动问题。内孔周边均匀分布的三个圆柱凸台,是专门为轴向定位设计的结构,

  装配时可与轴端的定位卡槽或者相邻传动件的端面凹槽嵌合,无需额外加装轴套或者定位挡圈就能限制齿轮的轴向窜动,既减少了装配时的零件数量,也能避免长期运行中定位挡圈松脱引发的传动故障。从安装边界来看,齿顶圆、齿根圆的尺寸公差按照GB/T 10095的中等精度等级设计,可适配常规开式、半开式传动箱的安装空间,安装时无需对箱体内部做额外的避空修改,花键孔的定心方式采用大径定心,与对应花键轴配合时的间隙控制在合理范围,既保证装配时的顺畅性,也能避免运行中出现的回程间隙过大问题。齿部的端面做了倒角处理,装配啮合时可避免齿端棱角与配对齿轮发生剐蹭,也能去除滚齿加工后残留的毛刺,减少初期运行的磨损量。三个定位凸台的高度经过精确计算,

  刚好嵌合到相邻零件的定位槽内,凸台与槽的配合间隙控制在0.02-0.05mm之间,既保证装配时的定位精度,也不会因为过盈量过大导致装配困难。在实际工况使用中,这类齿轮常搭配同模数的直齿圆柱齿轮组成定传动比轮系,传递的扭矩范围覆盖中小载荷区间,运行时的线速度不超过6m/s,适合转速稳定、无频繁冲击负载的传动场景,比如小型输送机的驱动端传动、农用脱粒设备的变速传动、台式钻床的进给传动链路中都能见到同类结构的应用。设计时特意将定位凸台与齿轮本体做成一体化结构,相比后期加装定位销的方案,一体化结构的强度更高,能承受频繁正反转带来的冲击载荷,不会出现定位销剪切断裂的问题。齿宽尺寸经过载荷校核,在额定扭矩下的齿面接触应力、

  齿根弯曲应力都留有足够的安全余量,正常润滑条件下的使用寿命可满足常规工业设备的大修周期要求。花键孔的齿侧也做了微小的倒角,装配时可快速对准花键轴的齿位,减少装配时的对位时间,也能避免花键齿端磕碰损伤。从建模逻辑来看,齿部参数通过渐开线方程生成精确齿廓,再通过圆周阵列完成全部轮齿的构建,定位凸台按照120度均匀圆周分布,保证旋转时的动平衡精度,避免高速转动时出现离心振动。整个零件的结构没有冗余设计,所有特征都服务于传动、定位、装配的实际需求,没有多余的装饰性结构,完全按照工业零件的功能优先原则设计,可直接导入工程图模块生成加工图纸,也可用于装配仿真、运动干涉检查等前期设计验证环节。
