工业洁净区用臭氧消毒舱结构设计

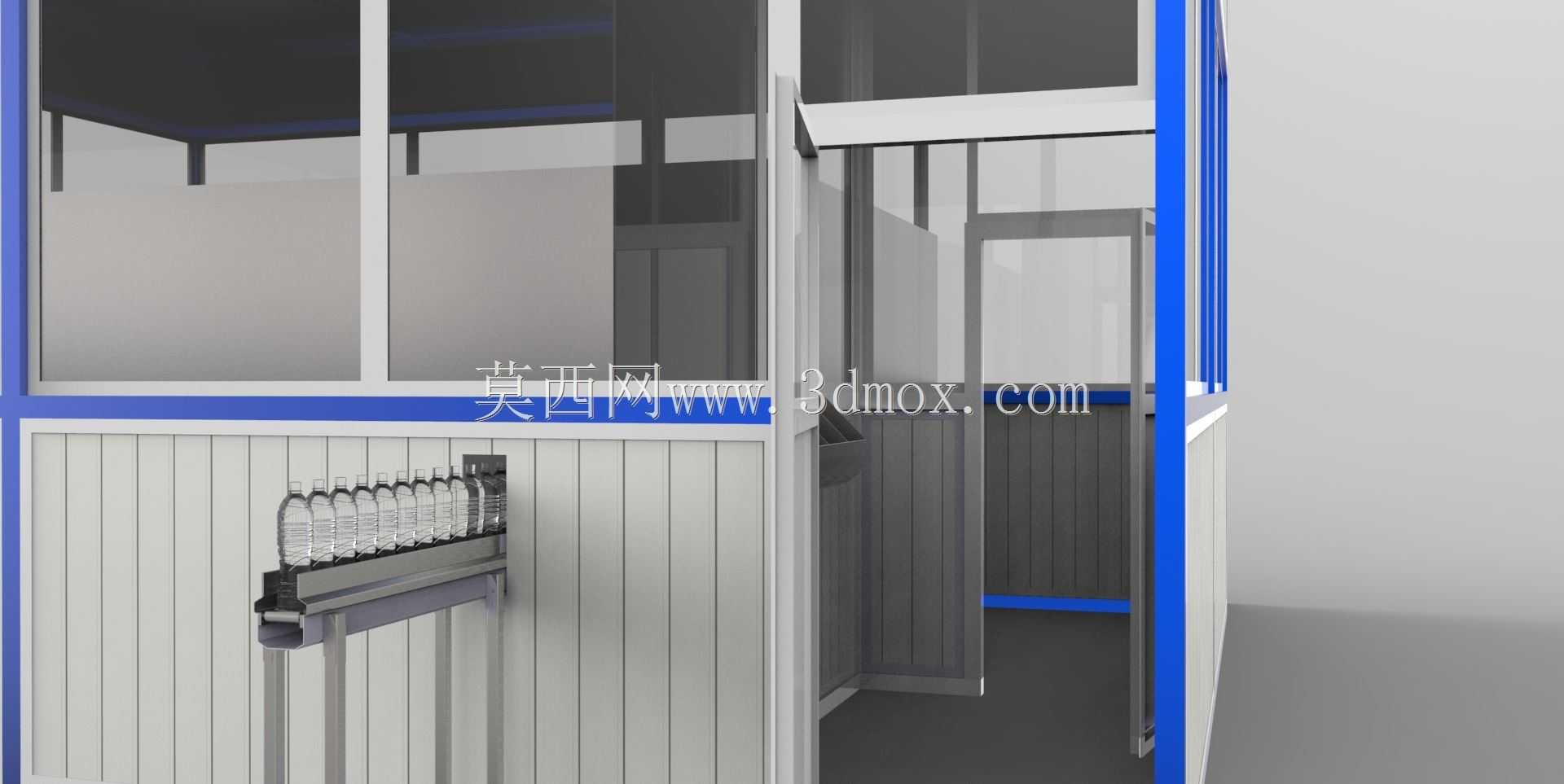

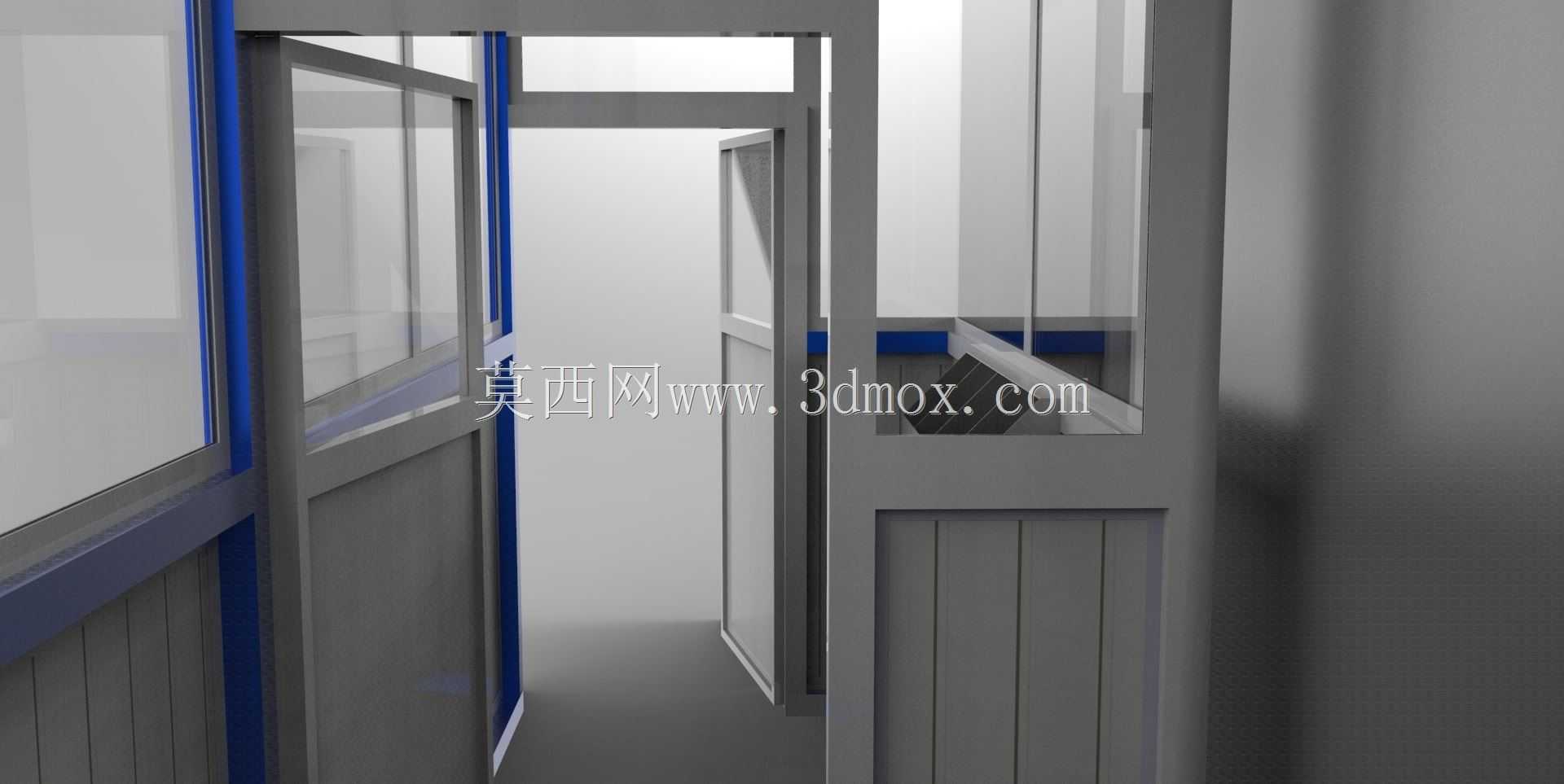

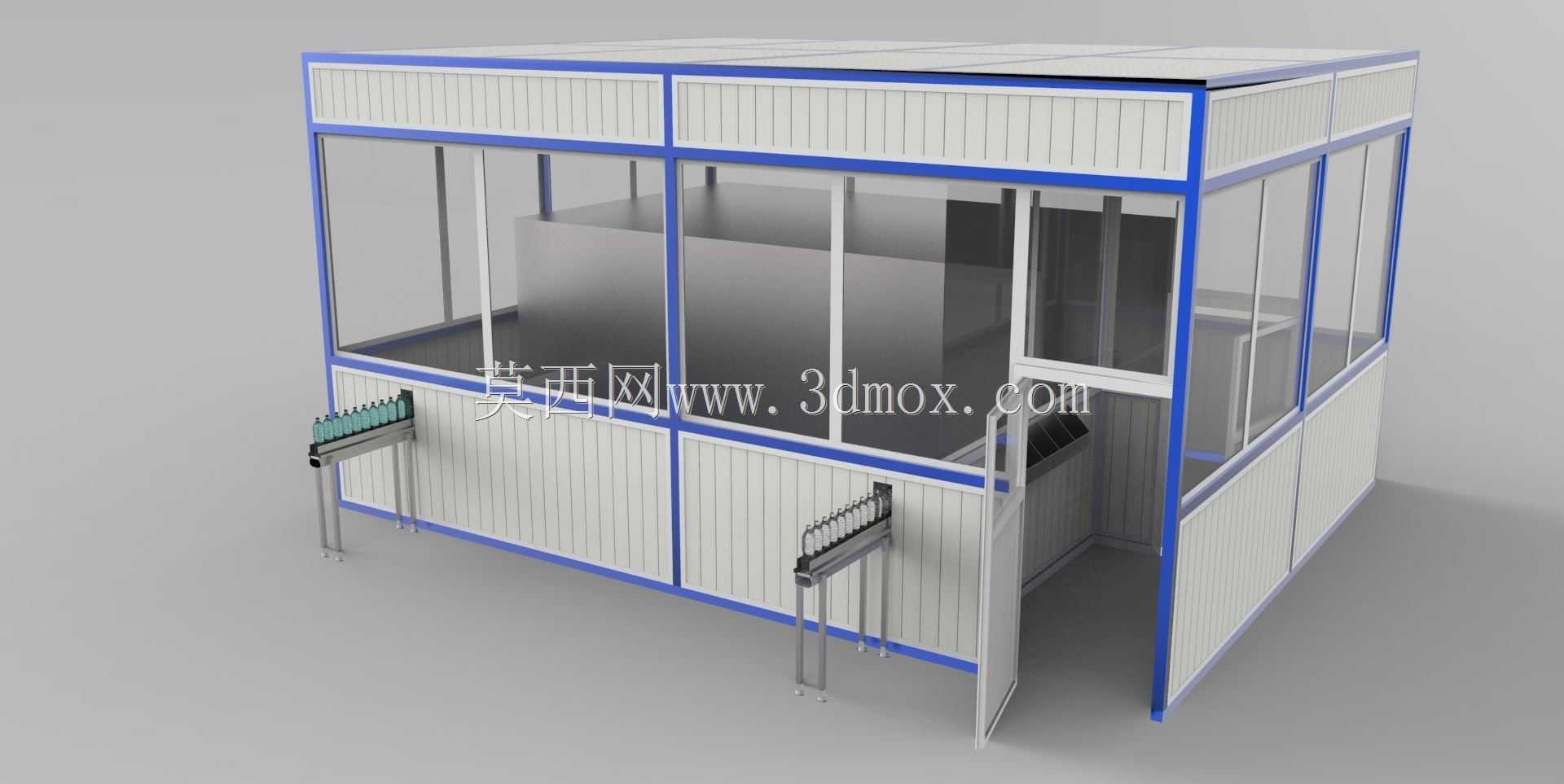

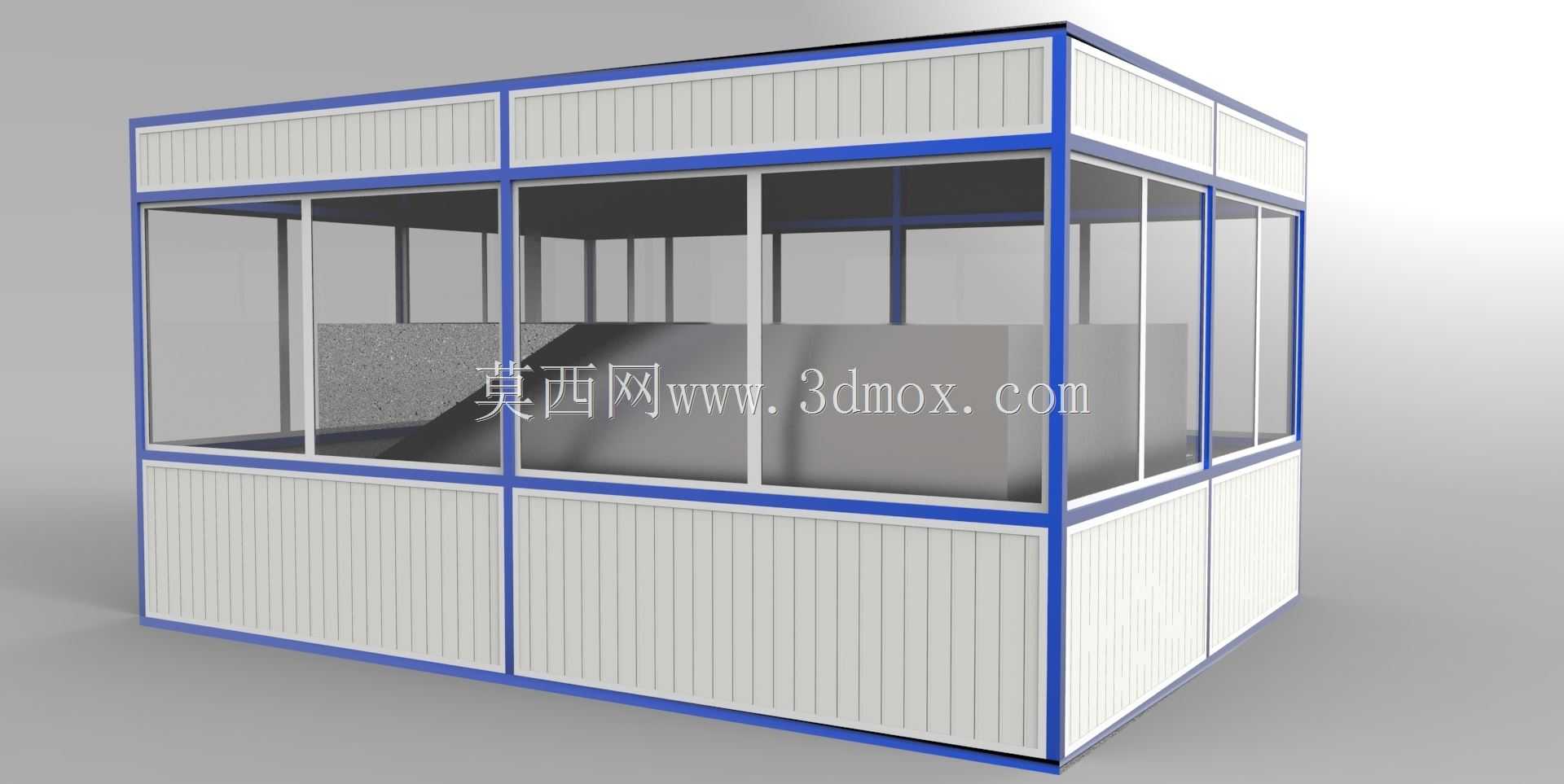

　　该臭氧消毒舱主要应用于食品加工、医药生产、精密电子组装等对洁净度有严格要求的生产场景，可设置在车间人员入口、物料传递通道旁，用于对进入洁净区的小型工装、周转容器、待加工工件表面进行臭氧熏蒸消杀，也可适配小件物料的表面灭菌工序，替代传统人工擦拭消毒的方式，避免化学消毒剂残留对产品品质造成影响。从结构设计来看，舱体采用模块化拼装式框架结构，主框架选用工业铝型材搭建，兼顾结构强度与组装便捷性，围护板材采用夹芯彩钢板，表面平整光滑无卫生死角，便于日常清洁擦拭，舱门采用平移式开启结构，配套密封胶条保证舱门闭合后的气密性，减少臭氧外泄对车间环境造成影响。舱体侧面预留的壁挂式置物架，可用于放置待消杀的瓶装物料、小型工装夹具，置物架采用镂空式设计，

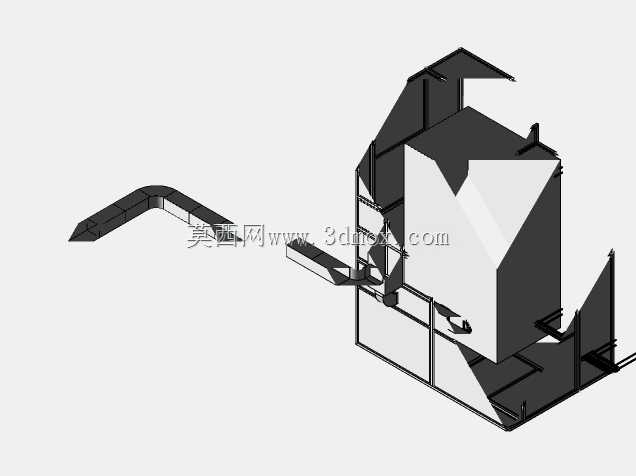

　　保证臭氧气流可以充分接触被消杀物品的各个表面，避免出现消杀死角。设计过程中优先考虑了臭氧的扩散均匀性，舱体内部预留了臭氧发生器安装位与气流循环风道接口，可适配内置式臭氧发生单元，配合顶部的循环风机实现舱内臭氧气体的均匀分布，保证消杀过程中舱内各区域臭氧浓度保持一致。安装边界方面，该舱体可直接放置在平整的环氧地坪上，无需额外做地面固定，底部预留了调平脚杯安装位，可适应地面存在小幅高度差的安装场景，舱体侧面预留了电源进线孔与废气排放接口，可直接对接车间的排风系统，在消杀完成后快速将舱内残留臭氧排出，缩短取放物料的等待时间。舱体的观察窗采用透明钢化玻璃材质，方便操作人员在外部观察舱内物品的放置情况与设备运行状态，

　　无需频繁开启舱门影响消杀效果。从实际使用的角度出发，该结构设计充分考虑了生产现场的操作习惯，舱门的开启高度适配操作人员站立操作的 ergonomic 要求，置物架的安装高度方便取放物料，整体结构没有突出的尖锐棱角，避免操作人员在日常使用过程中发生磕碰。舱体的围护板材之间采用圆弧过渡连接，避免灰尘堆积，符合洁净车间的卫生管理要求，所有连接紧固件均采用不锈钢材质，防止长期在高臭氧浓度环境下出现锈蚀问题，延长设备的整体使用寿命。在结构校核阶段，针对铝型材框架的承重能力做了针对性计算，保证置物架满载状态下框架不会出现形变，舱门的平移导轨选用承重型线性导轨，保证长期开关门操作不会出现卡顿、偏移问题，密封胶条选用耐臭氧腐蚀的硅橡胶材质，

　　避免长期接触臭氧出现老化开裂、密封失效的问题。该结构的适配性较强，可根据不同生产场景的消杀需求调整舱体的长宽尺寸，适配不同大小的待消杀物料，也可根据车间的布局调整舱门的开启方向，灵活适配不同的生产线布局要求，无需对整体结构做大幅改动即可完成定制化调整。
