Catia环境下枪械类机械结构渲染效果展示

　　本次展示的机械结构渲染效果，围绕轻武器类握持发射机构的装配体展开，这类结构常见于民用运动射击器材、战术训练模拟设备的结构设计环节，在产品外观验证、材质方案选型阶段有着极高的应用价值。不同于常规工业设备的结构设计，这类握持类机械结构对人机交互的贴合度要求极高，设计阶段需要同时兼顾结构强度、操作手感与外观质感的多重平衡，渲染环节的材质匹配度直接决定了方案评审阶段对成品效果的预判准确性。从结构本身来看，该装配体包含了握持基座、滑动导轨、击发传动杆、支撑托架几个核心模块，各部件之间的装配间隙控制在0.02mm以内，既保证了滑动部件的往复运动顺畅度，也避免了间隙过大带来的结构晃动问题。握持基座采用曲面贴合设计，

　　外形轮廓完全匹配成年男性手掌自然握持的弧度，在虎口位置做了1.5mm的下沉倒角处理，长时间握持操作不会出现局部硌手的问题，基座侧面预留的三条平行凹槽既是外观装饰线条，也能在手部出汗时增加接触摩擦力，避免操作过程中出现打滑脱手的情况。前端的传动杆采用圆柱形光轴设计，表面粗糙度要求达到Ra0.8，与基座上的导向铜套形成间隙配合，往复运动行程控制在45mm，运动过程中径向跳动量不超过0.01mm，保证动力传递的同轴度要求。下部的支撑托架采用弯折钣金结构，弯折半径为板材厚度的1.5倍，既保证了托架的结构刚度，也避免了弯折处出现应力集中导致的断裂风险，托架与基座之间采用销轴铰接，可实现最大120度的角度翻转，适配不同使用场景下的支撑角度需求。

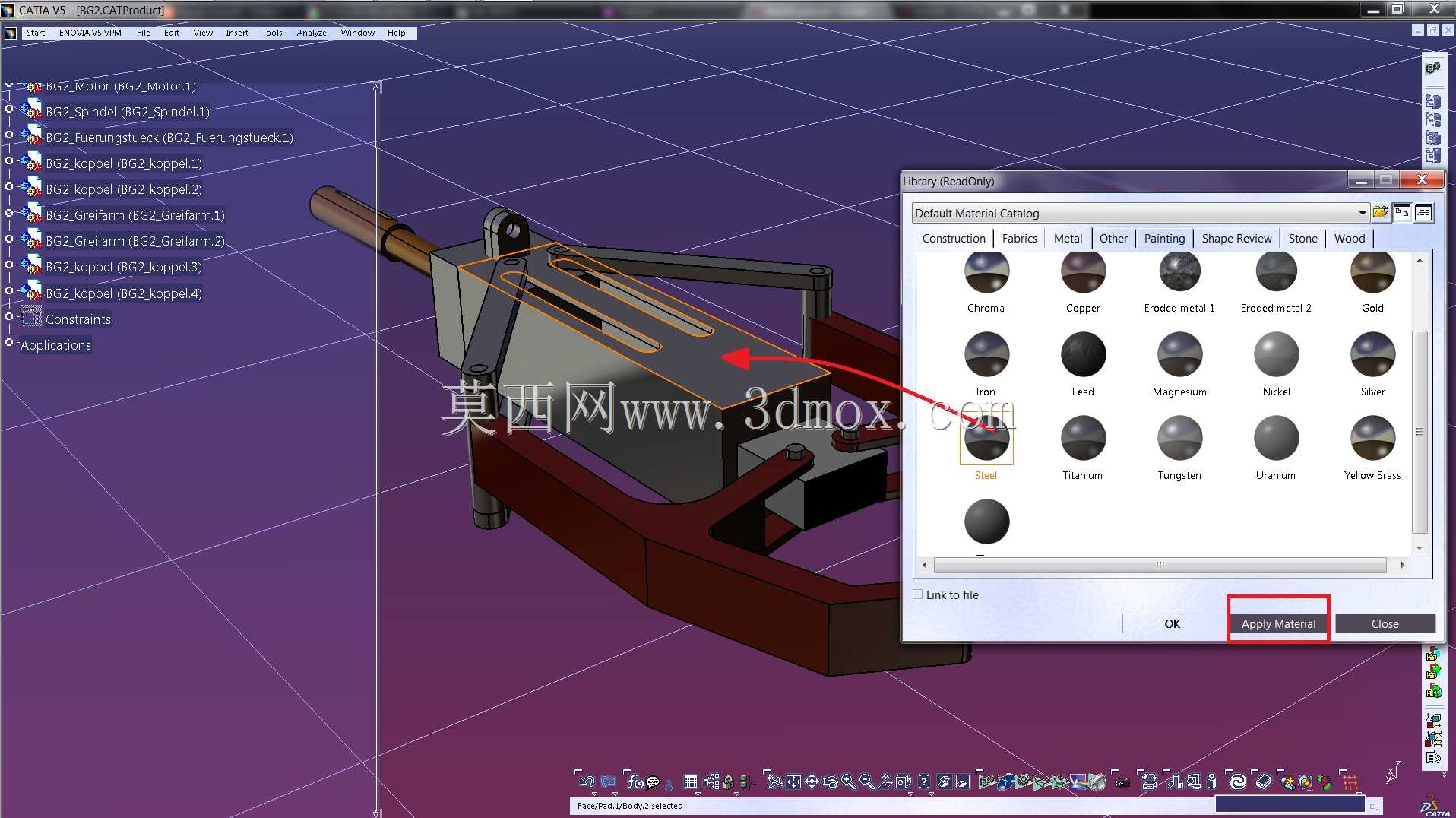

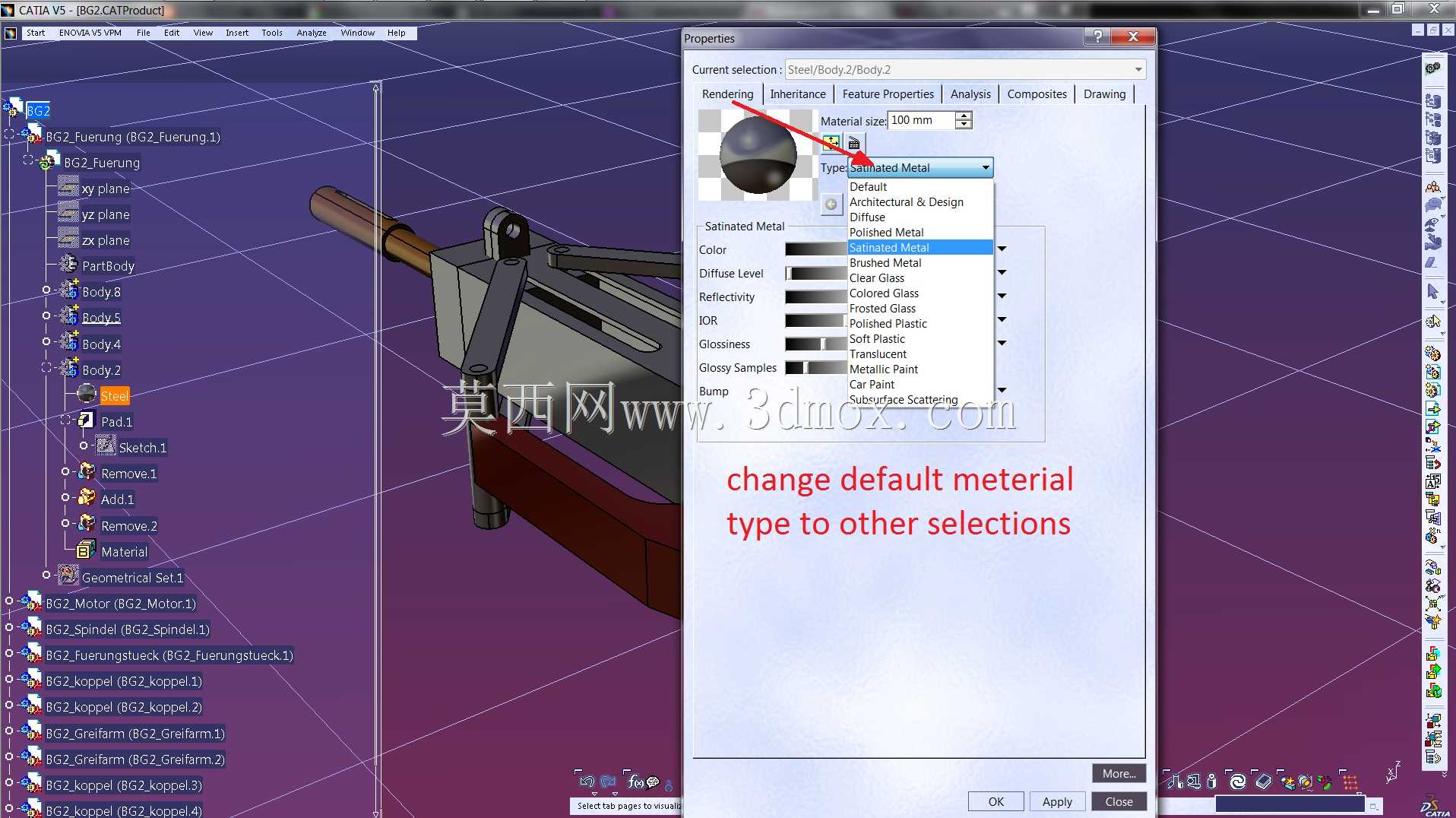

　　设计过程中，这类结构的渲染环节需要重点区分不同部件的材质特性：传动杆采用高强度合金钢材质，渲染时需要体现出金属表面的冷调反光与细微的磨削纹理；握持基座采用航空铝合金材质，表面做硬质阳极氧化处理，渲染时要体现出氧化层的细腻磨砂质感，避免出现过于强烈的镜面反光；支撑托架采用工程塑料与金属嵌件的复合结构，渲染时需要区分塑料部分的哑光质感与嵌件的金属质感差异，还原真实材质的视觉差异。在安装边界方面，该装配体整体长度控制在210mm，握持位置最大宽度为32mm，整体不含配重的情况下重量控制在380g，完全符合单手握持操作的重量要求，各部件的安装定位孔均采用统一的基准坐标系设计，与后续配套的供弹模块、瞄准模块的安装接口完全匹配，

　　不需要额外做转接结构即可实现整枪的快速装配。实际应用场景中，这类渲染效果可直接用于产品前期的方案评审，不需要制作实体手板即可直观展示不同材质搭配的成品效果，大幅缩短产品研发周期，降低手板制作的成本投入；同时也可用于装配工艺的可视化指导，帮助装配工人快速识别不同部件的材质与安装位置，减少错装漏装的概率。在结构设计的细节处理上，所有外露的棱边都做了R0.5的圆角处理，避免锐边划伤操作人员，各部件的分型线位置都设计在握持时的非接触区域，不会影响握持的手感。滑动部件的表面预留了固体润滑涂层的厚度空间，渲染时也对涂层的细微质感做了还原，体现出设计环节对后续工艺要求的考量。不同于纯外观设计的渲染作品，这类机械结构的渲染完全基于真实的工程模型展开，所有的结构细节、装配关系都与实际生产的模型完全一致，不存在为了视觉效果修改结构尺寸的情况，渲染参数的设置也完全匹配真实材质的光学特性，金属材质的反射率、粗糙度参数都经过实际材质样本的校准，渲染出的效果与成品实物的视觉差异控制在5%以内，完全可以作为方案决策的直观依据。对于结构设计从业者而言，这类渲染工作不是单纯的视觉美化，而是工程设计环节的重要组成部分，通过渲染过程中的材质赋予，可以反向检查结构设计中是否存在不同部件干涉、分型线位置不合理、表面处理工艺无法实现等问题，在设计阶段就提前规避后续生产环节可能出现的工艺问题。
