小型双座纯电动试验乘用车辆结构设计

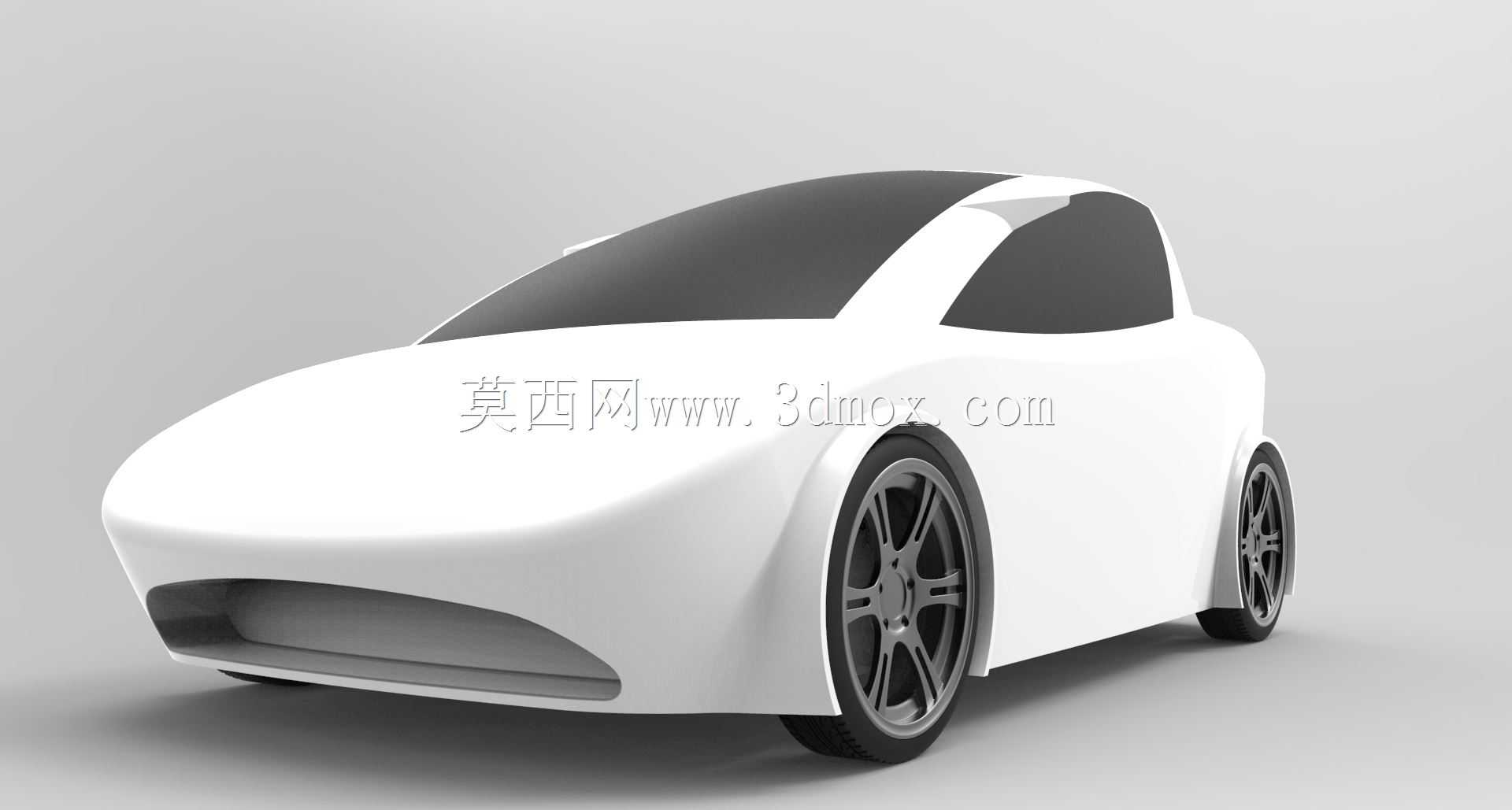

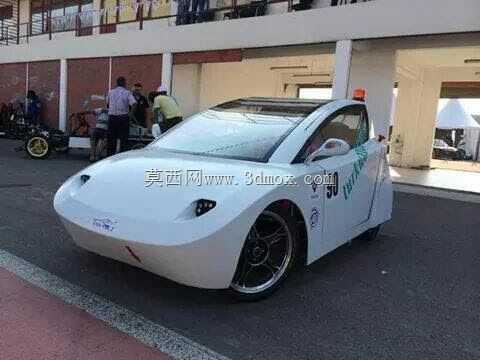

　　该三维模型对应小型纯电动试验乘用车辆，主要面向高校新能源车辆研发、小型城市短途代步场景的原型验证需求，可用于整车动力匹配验证、底盘调校参考、外观造型评审等实际研发环节，区别于量产乘用车型，该设计更侧重轻量化与低能耗的平衡，适配短距离通勤、园区接驳、校园试验项目等使用场景。从设计思路来看，整车采用单排双座布局，最大化压缩非必要的车身冗余空间，外覆盖件采用一体化流线型曲面设计，车头部分做了大倾角收窄处理，有效降低高速行驶时的风阻系数，同时取消了传统燃油车的进气格栅结构，适配纯电车型的散热需求，将散热模块布置于车身侧后方，兼顾散热效率与气动性能。车身侧面采用短前后悬设计，轴距控制在1800mm左右，整车长度不超过2800mm，

　　宽度控制在1500mm区间，高度维持在1300mm上下，极小的转弯半径适配狭窄城市道路、园区内部道路的通行需求，安装边界上，底盘预留了标准的电池包安装位，可适配不同容量的磷酸铁锂电池组安装，悬架安装点采用通用化设计，可兼容麦弗逊式独立前悬与拖曳臂式后悬的安装需求，无需额外改动车身主体结构即可完成不同配置的底盘适配。功能特性层面，该车型采用后置后驱的动力布局，将驱动电机布置于后轴上方，平衡前后轴荷配比，提升转向操控稳定性，车身顶部预留了太阳能电池板的安装接口，可拓展弱光补电功能，延长低速工况下的续航里程；驾驶舱内部采用极简布局，将操控模块集中于驾驶员一侧，减少不必要的内饰结构重量，车门采用无边框设计搭配轻量化复合材料覆盖件，

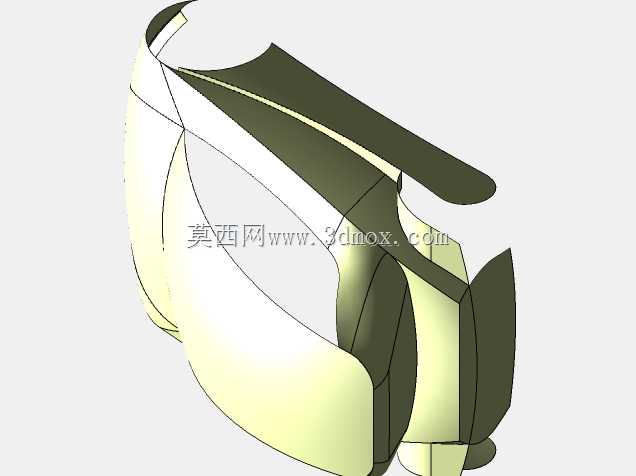

　　进一步降低整车整备质量。从结构设计细节来看，白车身采用桁架式承载结构，外覆盖件与内部桁架通过螺栓连接，便于试验阶段的部件快速更换与结构调整，车头部分预留了碰撞吸能区的安装空间，可根据试验需求加装不同结构的吸能盒，验证低速碰撞下的车身防护性能；轮拱部分做了宽体处理，可适配15寸到17寸不同规格的轮毂安装，满足不同调校需求下的轮胎选型要求，侧窗采用小面积倾斜设计，在保证驾驶员侧向视野的同时进一步降低风阻，车尾部分整合了尾灯与后扰流结构，无需额外加装外置扰流板即可梳理车尾气流，减少高速行驶时的尾部紊流。该模型的结构设计充分考虑了原型车试制阶段的加工便利性，所有曲面均做了可制造性校验，外覆盖件的曲面分模线均设置于视觉低敏感区域，

　　降低复合材料成型时的加工难度，底盘的管线布置预留了充足的走管空间，高压线束与低压线束的走向做了物理隔离设计，避免电磁干扰影响车载电控系统的正常运行；转向系统采用齿轮齿条式结构，安装点与前副车架做了一体化设计，减少装配环节的公差累积，制动系统采用前后盘式制动结构，预留了制动能量回收系统的安装接口，可匹配不同功率的电机实现制动能量回收功能，提升整车能量利用效率。
