华兰野猫直升机维修用杰克支撑装置

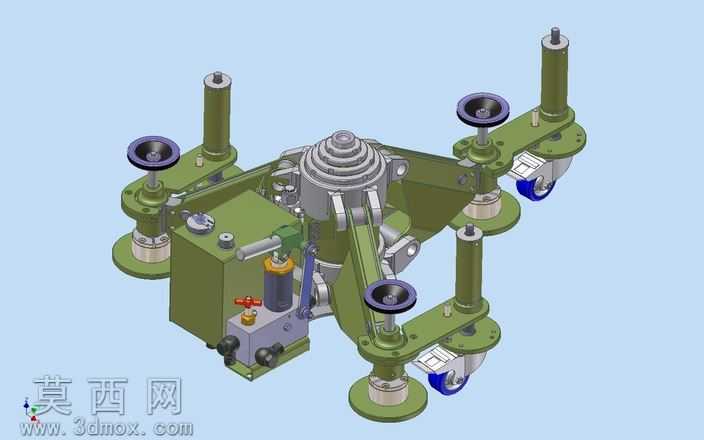

本作品为面向华兰野猫直升机维修场景打造的杰克支撑装置三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机务维修工装的实际尺寸规范与功能逻辑，对每一处结构细节都做了精准还原。模型整体采用多支腿对称布局设计，中心设置集成式主控阀组模块，四个可独立调节的支撑支腿沿周向均匀分布，每根支腿都配备手轮调节机构、升降立柱与底部带脚轮的支撑底座，既可以通过手轮微调支撑高度适配不同维修工位的高度需求，底部的万向脚轮也能实现装置在机库地面的灵活移位，到位后可通过支腿底部的锁紧结构固定支撑位置，避免维修过程中装置滑移。材质渲染方面，主体支撑结构采用军绿色哑光金属材质模拟实际工装的防锈涂装效果，中心的主控阀组、调节手轮分别做了银灰色金属、黑色防滑橡胶的材质区分，气路接口、操作手柄等小部件也对应做了黄铜、红色警示塑料等差异化材质设置，渲染效果贴近实际工装的视觉质感，能够直观呈现装置的外观特征。结构设计上，中心主控模块集成了压力调节、气路分配、锁紧控制等功能单元，支腿与中心主体之间采用铰接式连接结构，可根据直升机底部的支撑点位小幅调整支腿展开角度，适配不同的支撑跨度需求，每根支腿的升降立柱都设置了刻度标识位，方便维修人员精准调整各支撑点的高度，保证支撑过程中机身受力均匀，避免机身结构因受力不均产生形变。设计思路围绕直升机地面维修的实际需求展开，针对传统维修支撑装置移位不便、调节精度不足的问题，整合了移动、微调、稳定支撑多重功能，在保证支撑结构强度的前提下尽可能简化操作流程，降低机务人员的操作负担，模型完整还原了装置的装配关系与运动逻辑，可用于维修工装的结构验证、机务培训场景演示以及维修流程模拟等用途，能够为直升机地面维修保障的工装优化提供直观的三维参考。
