带加压蓄水池的专业蒸汽熨斗结构设计

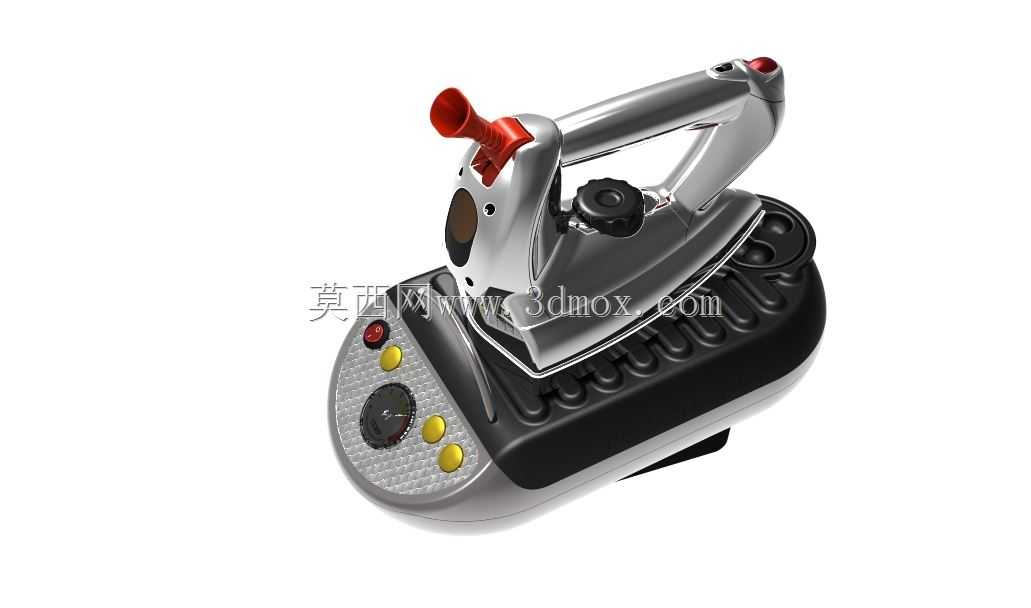

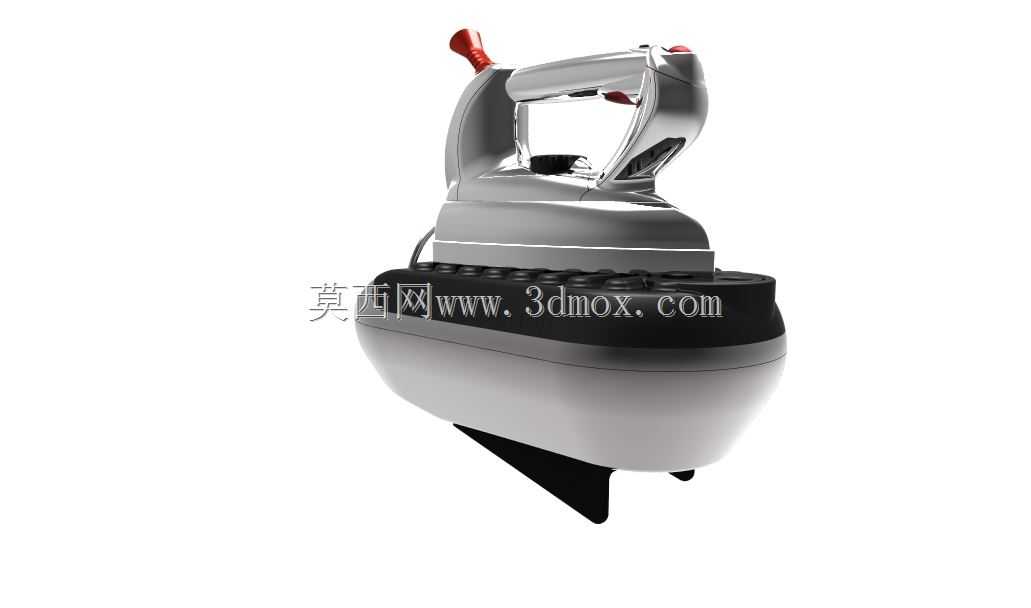

　　在成衣制造、干洗连锁、高端服装定制以及家庭衣物护理场景中，蒸汽熨斗是核心的织物整平设备，区别于普通干式熨斗，带热水加压蓄水池的专业蒸汽熨斗，能持续输出高温高压蒸汽，穿透织物纤维层，在不损伤面料的前提下快速消除褶皱，尤其适配羊毛、真丝、亚麻等对温度和湿度敏感的高档面料处理需求。从结构设计逻辑来看，这款设备的核心功能模块分为手持熨烫主机与集成式加压蓄水池底座两部分，主机部分采用符合人体工学的弧形握把设计，握持区域做了防滑纹理处理，操作时手腕自然弯曲角度控制在15-22度区间，长时间连续作业不易产生肌肉疲劳；握把前端设置的红色蒸汽触发拨杆，采用杠杆式受力结构，按压行程控制在8mm，触发反馈清晰，操作者可根据面料厚度实时调整蒸汽输出量，

　　拨杆旁的黑色旋钮为温度调节组件，对应不同面料的熨烫温度区间，旋钮表面做了滚花处理，戴薄款劳保手套操作时也不会打滑。主机底部的熨烫底板采用流线型收边设计，前端尖型结构可深入纽扣间隙、衣领边角等狭窄区域，底板表面密布的蒸汽喷孔采用错位排布方式，避免蒸汽集中喷射造成局部面料过湿，底板边缘做了0.5mm的圆角过渡，防止熨烫过程中刮伤织物纤维。底座部分集成的热水加压蓄水池，是这款设备区别于普通手持蒸汽熨斗的核心设计，蓄水池采用承压式密封结构，内置加热组件可将储水预热至设定温度，通过加压结构将热水转化为高压蒸汽输送至主机，相比主机自带小水箱的普通熨斗，蓄水池容量更大，可支持连续45分钟以上的不间断熨烫作业，无需频繁加水中断操作；

　　底座上表面设置的主机放置位采用凹凸卡槽结构，主机放置后可自动锁定，防止意外滑落，卡槽周边的导流槽可收集主机滴落的冷凝水，避免冷凝水渗漏到底座内部造成电路故障。底座正面的操控区域设置了三个黄色功能按键与一个圆形压力表，压力表可实时显示蓄水池内部的蒸汽压力，操作者可根据熨烫面料的类型调整压力参数，按键旁设置的红色指示灯为压力预警提示，当内部压力超过安全阈值时会自动点亮并触发泄压保护，保障设备使用安全。从安装与使用边界来看，这款设备整体占用台面尺寸约为320mm*220mm，主机重量控制在1.2kg，底座满载水后的总重量约为3.8kg，放置在常规熨烫工作台面上即可使用，无需额外的固定安装结构；设备的蒸汽输送软管采用耐高温硅胶材质，

　　最小弯曲半径为50mm，主机可在底座周边1.2m的半径范围内自由操作，覆盖常规熨烫台的全部作业区域。在结构细节设计上，主机与底座的连接接口采用快插式密封结构，插拔力控制在15N，拆卸主机进行清洁或维护时无需额外工具，接口内部设置的单向阀可在主机拔出时自动封闭蒸汽通路，避免蒸汽泄漏造成烫伤；蓄水池的注水口采用大口径设计，注水时无需使用漏斗，注水口的密封盖采用螺纹锁紧结构，内置硅胶密封圈，在1.5bar的工作压力下不会出现渗水漏气问题。针对不同使用场景的适配性，这款设备的温度调节范围覆盖100℃-220℃，蒸汽压力调节范围为1bar-3bar，可适配从化纤、真丝到棉麻、厚牛仔等几乎所有常见面料的熨烫需求，在服装批量加工场景中，可配合熨烫架、吸风烫台使用，提升整烫工序的作业效率；在家庭使用场景中，底座的收纳结构可将电源线、蒸汽软管规整收纳，减少存放时的空间占用。从三维建模的角度来看，这款设备的结构设计充分考虑了零部件的装配公差，所有塑料壳体件的拔模角度控制在1.5度以上，金属结构件的连接位置预留了0.2mm的装配间隙，密封件的压缩量控制在25%-30%区间，既保证密封性能，又不会因为压缩量过大造成密封件过早老化失效；设备的整体重心落在底座中心位置，即使主机放置在底座边缘位置，也不会出现侧翻风险，稳定性满足日常使用的安全要求。
