流线型踏板摩托外观结构三维设计

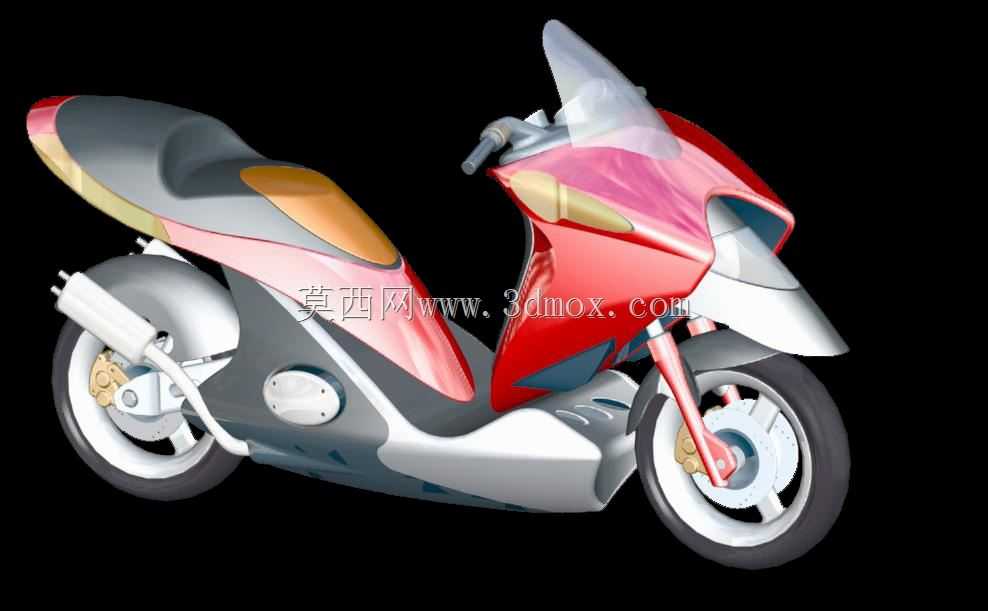

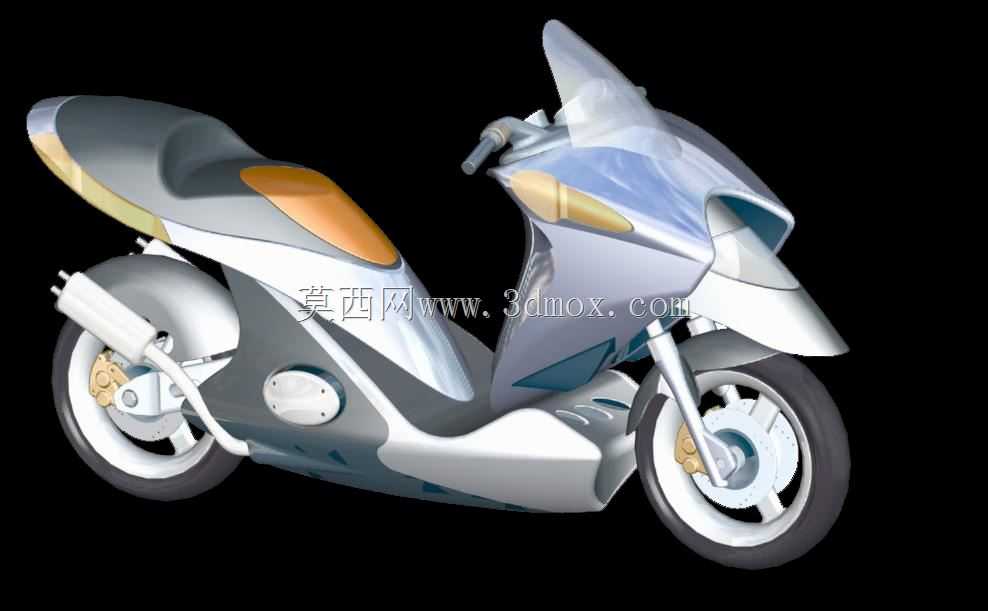

　　日常城市通勤场景里，踏板类两轮代步工具的结构设计一直围绕易用性、风阻表现、驾乘空间三个核心维度做平衡，这套三维结构完整还原了大尺寸踏板摩托的整车布局，从外覆盖件到行走系统的装配边界都做了精准的实体建模，可直接用于外观改型参考、结构干涉校验、周边配件适配开发等实际工程场景。先看整车的功能特性设计，前置整流罩采用大倾角弧面过渡，从车把位置一直延伸到前轮挡泥板上沿，曲面连续度做到G2级衔接，骑行时正面来流会顺着罩体向两侧分流，能有效降低高速行驶时的正面风阻，同时罩体预留了大灯安装位、转向灯内嵌槽，内部留出了足够的线束排布空间，不会出现装配时线束挤压外罩的问题。车座采用高低一体式发泡结构，前部收窄方便驾乘者双脚落地，后部做了加宽加厚处理，

　　后座乘员的腿部支撑空间通过脚踏区域的内凹设计做了拓展，座垫下方的储物舱边界在模型里做了明确的实体标注，舱体容积可以容纳标准全盔加日常随身物品，舱体周边预留了锁具安装位、电瓶固定支架的安装孔位，和车架主梁的连接点位置完全符合量产车型的装配公差要求。行走系统部分，前轮采用单筒液压减震配合盘式制动结构，制动盘的安装法兰、轮毂的辐条造型、轮胎的胎纹深度都做了等比例还原，前减震的行程预留空间和挡泥板的摆动边界做了干涉校验，满行程压缩时不会出现轮胎磕碰外罩的问题；后轮侧集成了排气系统、传动箱外罩，排气的防烫罩安装位、后减震的上连接点都和车架后摇臂的安装位做了同轴对齐，装配时不需要额外做位置调整。设计思路上，这套模型没有做夸张的概念化造型，

　　所有曲面和结构都偏向量产实用性，外覆盖件的分模线位置沿着车体侧面的造型棱线布置，既可以隐藏分模痕迹提升外观整体性，也能降低注塑生产时的脱模难度，每个覆盖件的卡扣安装位都在模型内侧做了凸台结构，和车架上的安装支座位置一一对应，不需要后期重新调整安装点位置。外形尺寸方面，整车长度控制在1.8米级，轴距在1.3米左右，整车高度不超过1.2米，最小离地间隙预留了120毫米，能够应对城市道路常见的减速带、轻微坑洼路面，不会出现底盘磕碰的问题；车把的转向角度左右各预留了38度的转动空间，转向时车把两端不会和前置整流罩发生磕碰，转弯半径可以满足小区内部道路、城市窄路的掉头需求。安装边界上，所有外露的连接孔位都做了沉台设计，

　　装配螺丝不会突出覆盖件表面，既提升外观质感，也能避免螺丝长期外露生锈；车架的主梁管采用弯管结构，从车头转向柱位置一直延伸到后摇臂连接点，整体刚性可以满足日常载人载物的承重需求，主梁管周边预留了油路、线束的固定卡扣位，整车布线时可以顺着主梁排布，不会出现线束晃动摩擦车体的问题。另外，车体侧部的装饰件采用内嵌式安装，和主外罩的配合间隙控制在2毫米以内，不会出现高速行驶时装饰件抖动产生异响的问题，脚踏区域的防滑垫安装槽做了下沉3毫米的边界设计，防滑垫装配后和脚踏面齐平，不会出现边缘硌脚的情况。后尾灯的安装位集成在尾部外罩上，灯组的接线孔做了密封胶圈的安装槽，雨天骑行时不会出现渗水到车体内部的问题，后挡泥板的延伸长度足够覆盖后轮上半部分，行驶时后轮带起的泥水不会甩到后座乘员身上。
