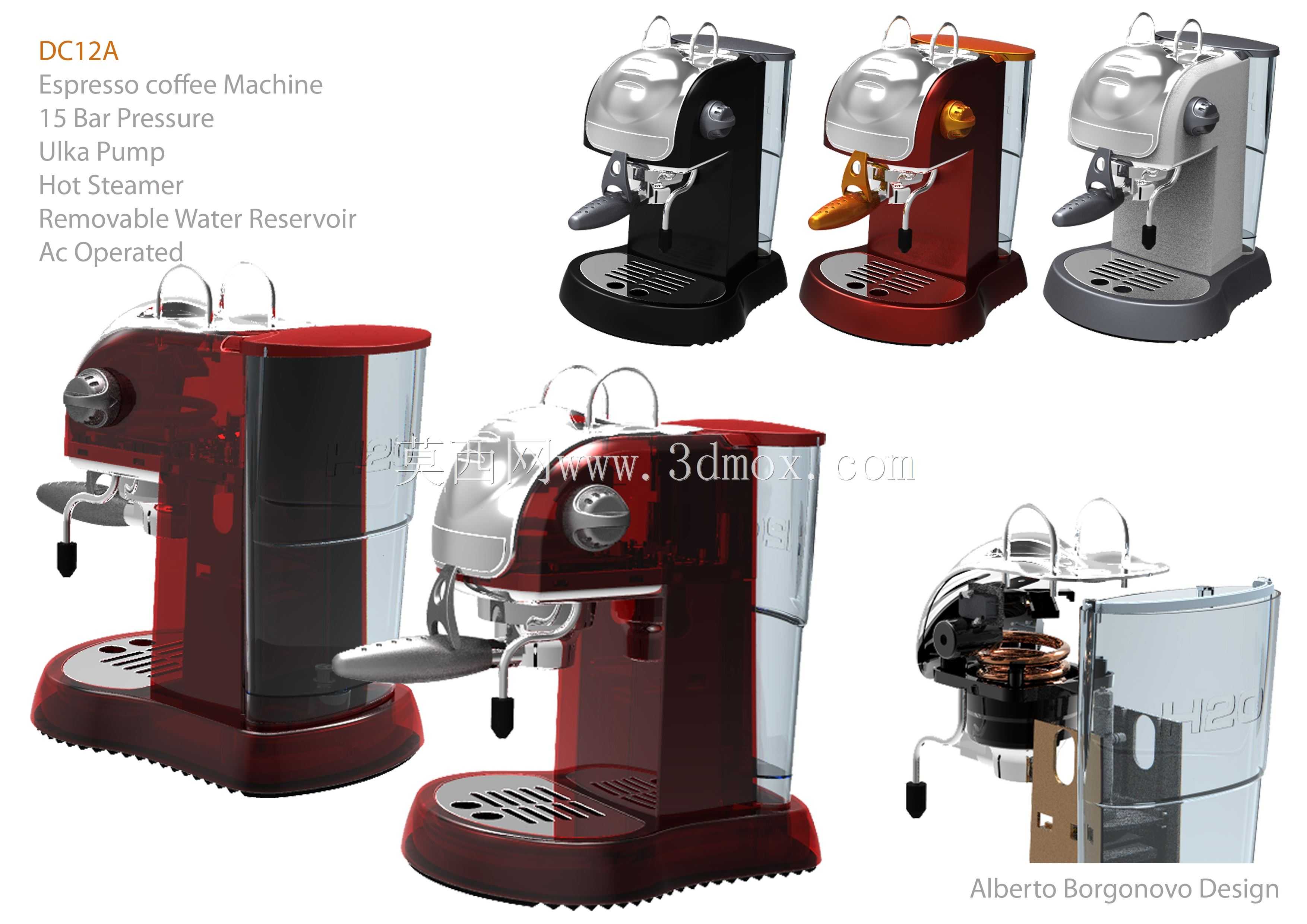

家用意式浓缩咖啡机外观结构三维设计

　　这款意式浓缩咖啡机的三维结构设计，首先围绕家用场景的安装边界做了尺寸约束，整机宽度控制在150mm区间，深度不超过320mm，台面放置时预留后方20mm散热间隙即可满足使用要求，无需额外固定结构，适配常规家庭厨房操作台、餐边柜的摆放空间，不会占用过多置物面积。从实际使用功能出发，设备核心搭载15Bar压力萃取系统，匹配行业通用的Ulka电磁泵作为压力输出部件，泵体安装位在机身下部后侧，通过减震橡胶垫与机身壳体连接，降低工作时的振动传递，减少运行噪音对居家环境的影响。蒸汽系统采用独立加热管路设计，蒸汽喷管位于萃取头右侧，可实现干蒸汽输出，满足奶泡打发需求，蒸汽阀的旋钮操作力矩控制在0.2N·m，单指即可完成旋转调节，

　　符合家用场景下的操作便利性要求。机身的可拆卸水箱设计在设备后侧，容量设置为1.2L，水箱与机身的连接采用卡扣式密封结构，插拔力度控制在15N以内，加水操作无需移动整机，水箱的透明视窗与机身侧部的观察位对齐，用户可直观查看剩余水量，避免干烧情况出现。外观设计上提供了多色壳体方案，机身主体的曲面过渡采用大圆角处理，所有外露棱边均做R3以上的倒圆角，避免日常使用中的磕碰划伤，顶部的温杯区做了微凹防滑处理，可放置4个常规意式浓缩杯，提前对杯体进行温杯，保证萃取后的咖啡口感。结构设计层面，机身内部的管路排布做了分层处理，水路、电路分别走机身左右两侧的走线槽，中间预留加热模块的安装空间，各部件的安装位均设置了定位柱，装配时可快速对位，

　　减少组装工序的调整时间。萃取头的安装结构采用快拆式设计，用户日常清洁时无需工具即可拆卸粉碗滤网，维护门槛较低。机身底部设置了四个可调橡胶脚杯，可根据放置台面的平整度调节高度，保证设备工作时处于水平状态，避免萃取过程中出现咖啡液偏流的情况。设备的操作控件集中在机身正面侧部，旋钮与按键的高度距离台面120mm，符合站立操作时的人体工学高度，无需过度弯腰即可完成所有操作。从结构强度角度考虑，机身的承压部件均采用食品级耐高温材质，萃取腔的壁厚设置为2.5mm，可承受长期15Bar工作压力下的疲劳载荷，壳体的连接卡扣均做了加强筋处理，多次拆装后不会出现断裂失效问题。整机的重心控制在设备下部1/3位置，放置时的稳定角大于30度，

　　日常误碰不会出现倾倒风险。蒸汽管路的外层做了隔热包裹，外露的蒸汽喷管外部设置防烫护套，避免操作时误触烫伤。水箱的进水口设置了过滤组件，可过滤自来水中的大颗粒杂质，延长管路和泵体的使用寿命。设备的电源线出口设置在机身背部下方，线长1.2m，可适配大部分家庭台面附近的插座位置，无需额外搭配插线板。在细节设计上，接水盘采用抽屉式结构，容量为0.5L，盘内设置水位浮标，当废水达到最大容量时浮标抬起提示用户倾倒，接水盘的格栅采用可拆卸设计，清洁时可单独取出冲洗。机身顶部的提手结构集成在壳体上部，移动设备时可直接提拉，受力点经过加强处理，可承受整机满水状态下的总重量，不会出现结构变形。
