带附件的地板热蒸汽清洁设备结构设计

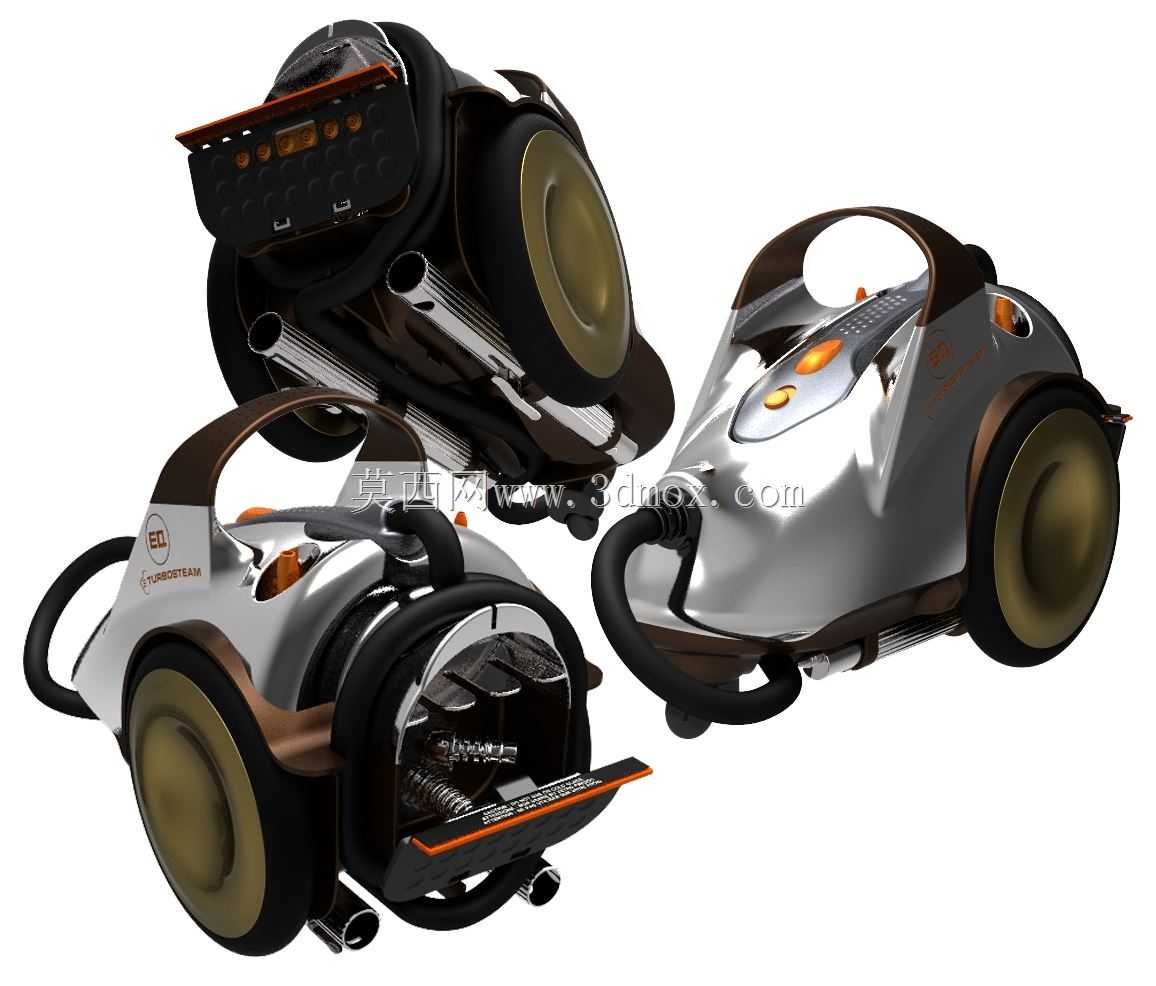

　　这款地板热蒸汽清洁设备的三维结构设计，核心围绕家用场景下的硬质地面清洁需求展开，区别于传统拖布清洁的低效模式，设备通过高温蒸汽输出实现污渍软化、杀菌除污的一体化作业，可适配瓷砖、实木复合地板、密封大理石等多种常见家装地面材质，在日常家居清洁、小型商铺地面维护场景中都能适配。从结构布局来看，设备采用卧式滚轮承载方案，底部配置大直径防滑滚轮，滚轮外圈采用软质包胶材质，既能够在光滑地面移动时避免划伤漆面，也能在越过地毯边缘、地砖接缝等小高度障碍时保持移动平顺性，滚轮的安装轴距经过反复校核，整机重心落在两轮中轴线靠前位置，推行时无需额外施加向下的压力，仅靠手腕水平施力即可控制行进方向，长时间操作不易产生肢体疲劳。设备上部集成了提手结构，

　　提手表面做了贴合手掌弧度的曲面处理，边缘做圆角过渡，用户在跨区域移动设备比如上下台阶、跨越卫生间门槛时，可以直接通过提手拎取整机，提手与主机身的连接位置做了加强筋结构，能够承受整机满载状态下的拎取载荷，不会出现连接位断裂的问题。蒸汽发生核心模块内置在主机身的密封舱内，舱体与外壳之间预留了隔热间隙，避免设备工作时外壳温度过高造成烫伤风险，蒸汽输出端预留了标准快接接口，可以根据清洁需求更换不同的附件：针对平面地板清洁可搭配平板拖地头，蒸汽通过拖地头的均匀布气孔输出到拖布表面，不会出现局部蒸汽量过大打湿地板的问题；针对缝隙、角落位置可更换窄缝喷嘴，集中输出的高压蒸汽可以冲除瓷砖缝隙、踢脚线边缘的积垢；针对布艺沙发、窗帘表面的除尘除味需求，

　　还可以搭配布艺刷头，配合高温蒸汽实现深层清洁，附件的收纳位直接集成在主机身侧面，更换时无需额外寻找收纳位置，随用随取。设备的控制按键集中在机身顶部的操作面板区域，面板做了倾斜角度设计，用户站立操作时无需弯腰即可看清按键标识、调节蒸汽档位，档位调节分为两档，低档位适用于实木地板等对湿度敏感的材质，蒸汽输出量较小，拖过的地面可以在数十秒内自然干燥，不会残留水痕；高档位适用于重油污的厨房地面、瓷砖地面，蒸汽输出压力更高，可以快速软化凝固的油污、食物残渣，配合拖布擦拭即可一次性清除污渍。机身前部设置了蒸汽输出管的防弯折结构，软管与机身连接位置做了弹簧护套，在用户拖动设备转向、拉扯软管时，不会出现软管弯折堵气的问题，保证蒸汽输出的连续性。

　　从安装边界来看，整机的横向宽度控制在常规家用门廊宽度的三分之一以内，可以轻松穿过卫生间、厨房的窄门，机身高度低于常规家用踢脚线的上方空隙，清洁时可以直接伸到沙发底、床底等低矮区域，无需挪动家具即可完成死角清洁。设备的进水口设置在机身顶部，采用密封旋盖设计，加水时无需翻转机身，直接从顶部即可加注清水，水箱容量经过测算，满水状态下可以支持连续二十分钟以上的清洁作业，覆盖普通三居室的全屋地面清洁需求，无需中途反复加水。机身外壳采用分体式卡扣结构，后期需要清理内部水垢、更换易损件时，可以直接拆开卡扣分离外壳，无需使用专用工具，降低日常维护的难度。滚轮的轮轴采用可拆卸设计，当滚轮缠绕毛发、杂物时，可以直接拆下滚轮进行清理，保证移动的顺畅性。在结构设计过程中，所有的管线走向都做了内置隐藏处理，外部没有裸露的电线、蒸汽管路，既避免了清洁过程中管线被磕碰损坏的风险，也让整机外观更加简洁流畅，曲面过渡的外壳没有清洁死角，日常擦拭机身表面时不会有积灰的凹槽位置。蒸汽管路的所有连接位都做了密封槽设计，搭配耐高温密封胶圈，在高温蒸汽长期通过的工况下，不会出现蒸汽泄漏、压力不足的问题，保证蒸汽输出端的压力稳定，清洁效果一致。
