调频收音机用可伸缩金属接收天线结构

　　在民用广播接收设备、小型通讯终端的结构设计中，伸缩式拉杆天线是兼顾收纳便利性与信号接收性能的典型结构件，这类天线最早伴随便携式晶体管收音机普及，至今仍在各类调频接收设备、小型无线通讯终端、车载外置接收模块中广泛应用。从实际使用场景来看，这类伸缩天线的核心作用是通过长度调节匹配对应频段的信号波长，调频广播频段波长在米级范围，完全拉出状态下的天线长度可覆盖常用接收频段的谐振需求，收纳状态下则能大幅缩小设备整体外廓尺寸，避免携带、存放过程中天线受外力弯折损坏。

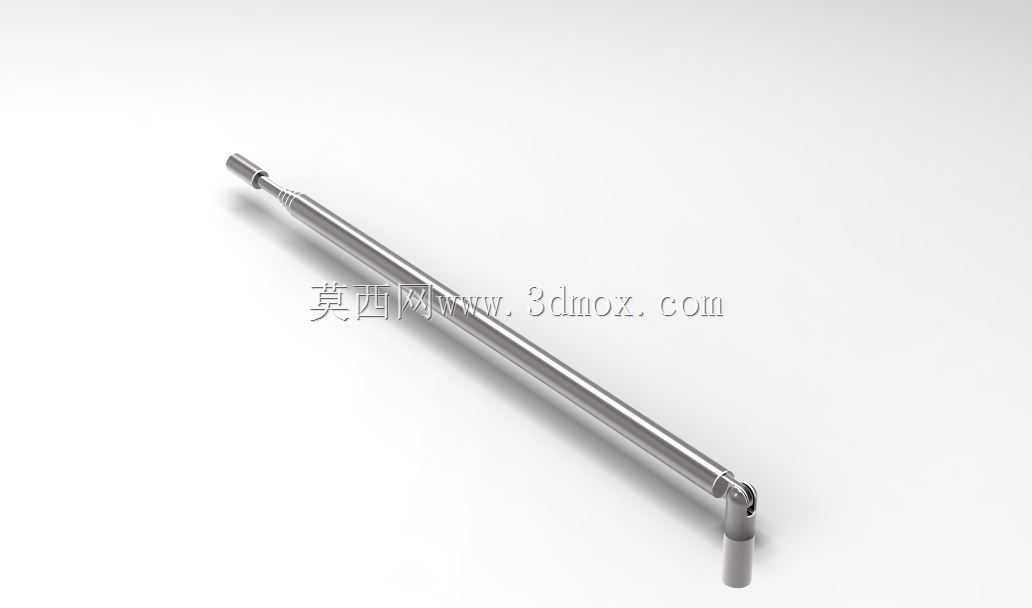

　　从结构设计逻辑来看，这款伸缩天线采用多节薄壁金属管逐级嵌套的结构形式，每节管材的衔接位置采用过盈配合的弹性收口结构，既可以保证拉伸到任意长度时都能保持足够的阻尼感，不会出现自行回缩的问题，又能保证各节管材之间的电气导通连续性，避免接触电阻过大影响信号接收效率。天线的尾端采用铰接式安装基座，基座内置转动阻尼结构，允许天线在垂直于安装面的180度范围内任意调整倾斜角度，使用者可以根据实际接收环境调整天线指向，获得最佳的信号接收效果，铰接位置同时做了防脱出设计，反复转动调整也不会出现天线基座松脱掉落的问题。

　　从安装边界来看，天线完全收纳状态下的整体长度适配便携式收音机的机身厚度方向安装空间，基座的安装柱采用标准的小直径螺纹结构，可直接固定在设备外壳的预设安装孔位上，不需要额外设计复杂的固定结构，安装时仅需要在设备外壳预留对应直径的过孔，从外侧穿入天线基座后在内部用锁紧螺母固定即可，装配工序简单，适合批量生产的消费类电子产品装配流程。完全拉伸状态下的天线总长度满足调频广播接收的增益要求，各节管材拉伸到位后会有轻微的卡位触感，提示使用者已经到达该节的最大拉伸行程，避免过度拉伸导致管材脱出。

　　材质选择上，天线的各节伸缩管采用轻量化的铜合金或者铝合金材质，表面做镀镍处理，既可以保证良好的导电性能，又能提升表面耐磨性，长期反复伸缩也不会出现表面氧化锈蚀导致的接触不良问题，基座部分采用绝缘工程塑料与金属嵌件结合的结构，金属嵌件负责与最内节天线管的电气连接，可直接通过导线连接到设备内部的接收电路模块，塑料部分则负责与设备外壳的绝缘隔离，避免设备外壳的金属部分对天线信号造成屏蔽干扰。

　　在实际结构建模过程中，需要重点关注各节管材的配合公差设计，相邻两节管材的外径与内径配合间隙需要控制在合理范围，间隙过大会导致拉伸后晃动明显、接触电阻不稳定，间隙过小则会导致伸缩阻力过大，使用手感生涩甚至出现卡滞无法伸缩的问题。同时铰接基座的转动阻尼需要通过配合面的过盈量或者内置阻尼弹片来实现，保证调整到任意角度都能稳定保持姿态，不会因为自身重力出现下垂偏移。这类天线的结构看似简单，但细节公差的把控直接决定了实际使用的手感与寿命，在建模时需要还原各节管材的收口结构、卡位结构以及基座的铰接阻尼细节，才能为后续的结构验证、手板制作提供准确的三维数据支撑。
