浓缩咖啡机内置加热组件结构设计

　　该加热组件是商用及家用浓缩咖啡机的核心热功能部件，直接决定意式浓缩咖啡的出品水温稳定性与连续出杯能力，在现制饮品门店、嵌入式厨电配套、桌面式半自动咖啡机产品线中均有广泛适配空间。从实际使用场景来看，组件需要在9bar萃取压力工况下维持90-96℃的恒定出水温度，同时承接水路通断、压力过载泄放、温度采样的多重功能，避免出现水温波动导致的咖啡萃取不足或过萃问题，也需规避干烧、压力超标的安全隐患。

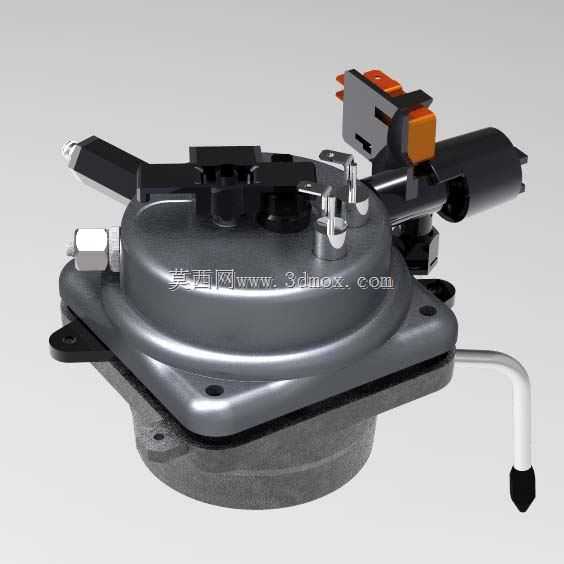

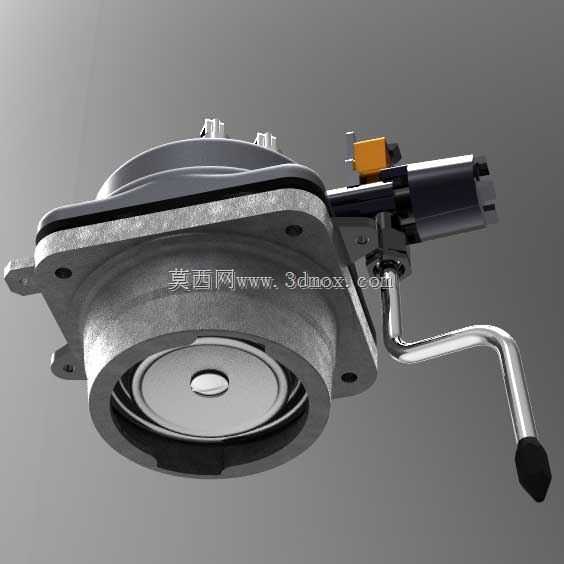

　　从结构设计逻辑来看，主体采用方形法兰安装基座搭配圆弧承压腔的构型，法兰边预留三个对称分布的安装孔位，可直接通过螺栓固定在咖啡机机身的内部安装支架上，安装面与机身支架之间需配套耐温硅胶密封圈，防止加热过程中出现蒸汽或冷凝水渗漏。承压加热腔采用下沉式设计，整体腔体壁厚根据12bar静压测试要求做了均匀加厚处理，腔体内壁做镜面抛光处理减少水垢附着，降低长期使用后的热效率衰减速率。腔体顶部集成了多组功能接口，其中侧置的快插水路接口分别对接冷水进水管与热水出水管，接口采用食品级不锈钢卡接结构，无需额外打胶即可实现密封，拆装维护效率更高；顶部的温控组件安装位可直接卡装突跳式温控器与NTC温度探头，探头探测端直接伸入腔体内部的水流通道，避免温度检测滞后带来的水温波动。

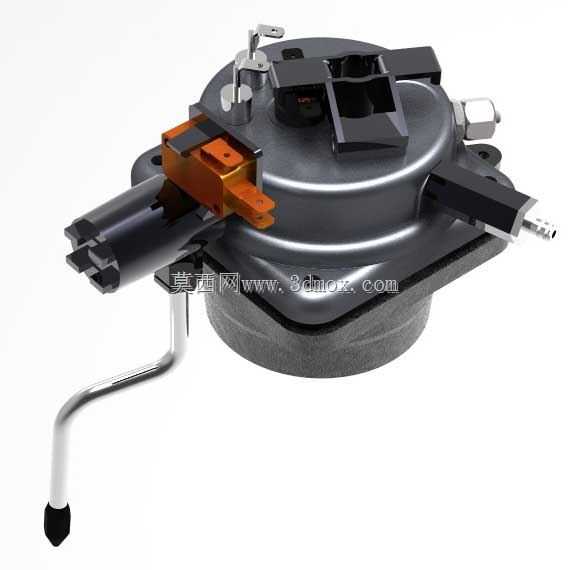

　　组件侧方集成的压力泄放阀结构，在腔体内部压力超过10bar时会自动顶开阀芯泄压，多余的蒸汽与热水通过侧置的白色导流管引导至咖啡机接水盘位置，避免高压蒸汽喷射带来的安全风险。顶部的黑色锁紧结构为加热芯体的快拆压块，无需完全拆解整个组件即可抽出内置的铸铝加热芯，方便后期除垢或加热元件更换，相比传统焊接式加热结构的维护成本降低60%以上。伸出腔体的黑色管状结构为蒸汽旁路通道，可在萃取间隙将腔体内的残余蒸汽导出，避免下一次萃取时出现水锤效应冲击管路。

　　从安装边界来看，组件整体安装高度不超过120mm，法兰基座的安装孔中心距为88mm，外接管路的最小弯曲半径要求不小于25mm，安装时需在组件下方预留至少20mm的散热间隙，避免加热腔体的余热传导至机身下方的电控板元件。所有与水、蒸汽接触的零部件均采用食品级304不锈钢或食品级耐高温PPS材质，满足食品接触材料的安全要求，同时可耐受长期高温高湿工况下的腐蚀问题。设计过程中针对组件的热膨胀量做了补偿设计，法兰安装孔采用腰型孔结构，可抵消加热腔体从室温升至工作温度过程中产生的0.2mm左右的线性膨胀量，避免长期冷热循环后安装螺栓出现应力断裂问题。

　　在功能匹配层面，该组件的加热功率可根据不同机型的定位做适配调整，家用机型配套1200W加热芯即可满足单杯、双杯萃取的温度要求，商用机型可配套1800W以上的高功率加热芯，支持连续20杯以上的稳定萃取，不会出现连续出杯时水温掉幅超过2℃的问题。组件整体的流道设计采用下进上出的走向，冷水从腔体底部进入后先经过加热芯的高温区域充分换热，再从顶部的出水端流出至冲泡头，流道内部无死水区域，避免长期使用后出现存水变质的问题。
