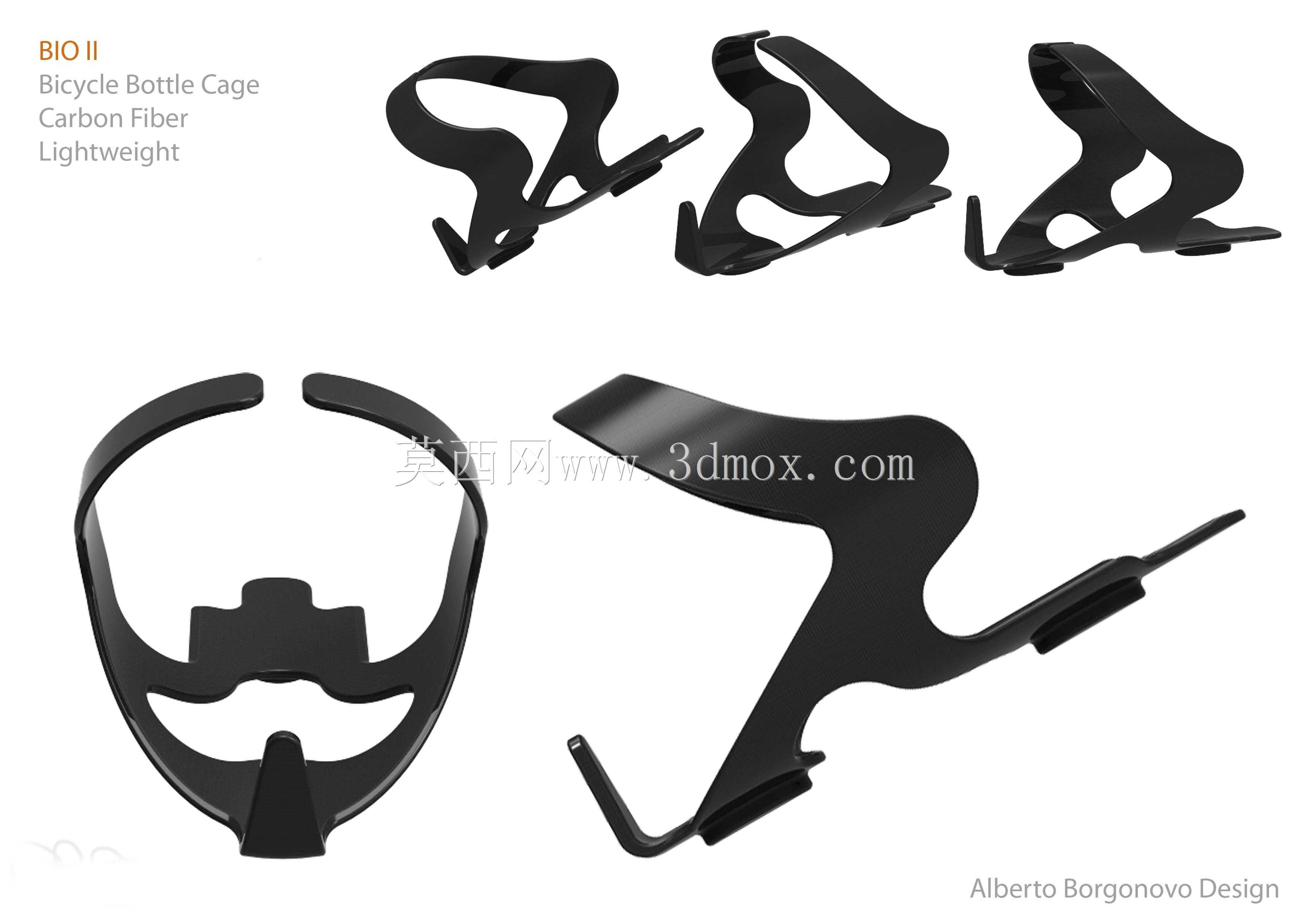

碳纤维轻量化自行车水壶固定支架结构

　　日常骑行场景里，水壶的固定可靠性直接影响骑行体验，不管是城市通勤、长途骑游还是公路竞速，骑行者都需要在行进中单手完成取放水壶的操作，这就对水壶固定支架的结构设计提出了多维度的要求。这款碳纤维材质的水壶固定支架，在结构设计上优先考虑了骑行状态下的动态使用需求，整体采用单侧开放式环抱结构，没有多余的冗余结构，从根源上降低了自身重量，符合骑行配件轻量化的设计趋势。

　　从安装边界来看，支架背部预留了两个标准的安装孔位，孔位间距匹配自行车车架下管、坐管的通用安装螺孔规格，安装时不需要额外加装转接件，直接用标准螺丝即可完成固定，安装后支架与车架贴合面做了微弧处理，能够适配多数圆管、异型管的车架表面，不会出现安装后翘边、应力集中的问题。支架的环抱弧度经过反复调校，适配市面主流直径的圆柱形饮用水瓶，包括常见的600ml左右瓶装碳酸饮料、专用骑行水壶，取放时的阻尼感适中，既不会因为夹持力过小导致颠簸路面水壶脱落，也不会因为夹持力过大造成单手取水困难。

　　材料选择上采用碳纤维复合材料，相比传统的铝合金、塑料材质水壶架，碳纤维材料的比强度更高，在更薄的壁厚条件下就能达到足够的结构强度，长时间使用不会出现塑料材质常见的老化断裂、铝合金材质的塑性变形问题。支架的边缘位置做了圆滑过渡处理，没有尖锐的棱角，取放水壶时不会刮擦壶身，也避免骑行过程中意外磕碰对骑行者造成划伤。

　　结构受力层面，支架的受力点主要分布在下部承托位和两侧环抱臂，下部承托位做了加宽处理，能够承担水壶的主要重量，两侧环抱臂提供侧向的夹持力，在路面颠簸产生纵向、横向冲击时，受力能够均匀分散到整个支架结构上，不会出现局部应力过大导致的结构损坏。开放式的结构设计也让水壶的取放角度更灵活，不需要严格对准支架卡槽，斜向即可完成水壶的取放，适配骑行过程中视线不离开路面的操作需求。

　　在实际使用场景中，这类支架除了固定饮用水壶，也可以临时固定同直径的小型维修工具罐、便携气筒等骑行配件，拓展了使用场景。支架的表面做了哑光处理，不会在阳光照射下产生反光干扰骑行视线，整体造型流畅，和不同配色的自行车车架都能有较好的视觉适配性。从建模角度来看，这款支架的曲面过渡顺滑，没有出现曲面畸变、壁厚不均的问题，安装孔位的同轴度、位置度都符合加工要求，不管是用于碳纤维模压生产的结构验证，还是骑行配件的改装设计参考，都具备实际的工程参考价值。设计过程中也充分考虑了不同使用环境的适应性，在雨天、泥泞路面骑行时，开放式结构不会积存泥水，日常清理只需要简单擦拭即可，没有容易积污的卫生死角，长期使用也不会因为污渍积存影响外观和夹持性能。
