迷你SD闪存卡精细三维结构设计

　　做消费电子结构设计这些年，接触过不少小型存储类零件的建模，这类零件看似结构简单，实则对尺寸公差、装配适配性的要求极高，毕竟要适配市面上各类数码设备的卡槽，差一丝都可能出现插卡卡顿、接触不良甚至无法识别的问题。这次的迷你SD闪存卡模型，完全参照实物的量产结构做还原，首先从应用场景来说，这类存储卡广泛用在运动相机、行车记录仪、智能手机、便携播放器、无人机航拍设备、嵌入式工业采集终端上，不同场景对卡的结构强度、触点对位精度要求有细微差别，比如车载和工业场景用的卡，外壳边缘的抗冲击倒角会做的更厚，避免频繁插拔或者震动环境下出现壳体开裂。

　　建模的时候最先考虑的是安装边界，标准迷你SD卡的外形尺寸是严格遵循行业通用规范的，整体长宽高的公差控制在±0.05mm以内，不然没法兼容通用卡槽。卡身的主体外壳采用阶梯式的缺角设计，这个缺角不是装饰，是防呆结构，能避免用户插反方向损坏卡槽触点，建模的时候特意把缺角的斜度、过渡圆角做的和实物一致，圆角半径控制在0.2mm，既不会因为太尖锐刮花卡槽内壁，也不会因为圆角过大失去防呆作用。卡身侧面的防滑凹槽深度做了0.15mm，这个深度刚好能让用户插拔的时候有足够的摩擦力，又不会因为凹槽过深积灰，影响插拔顺畅度。

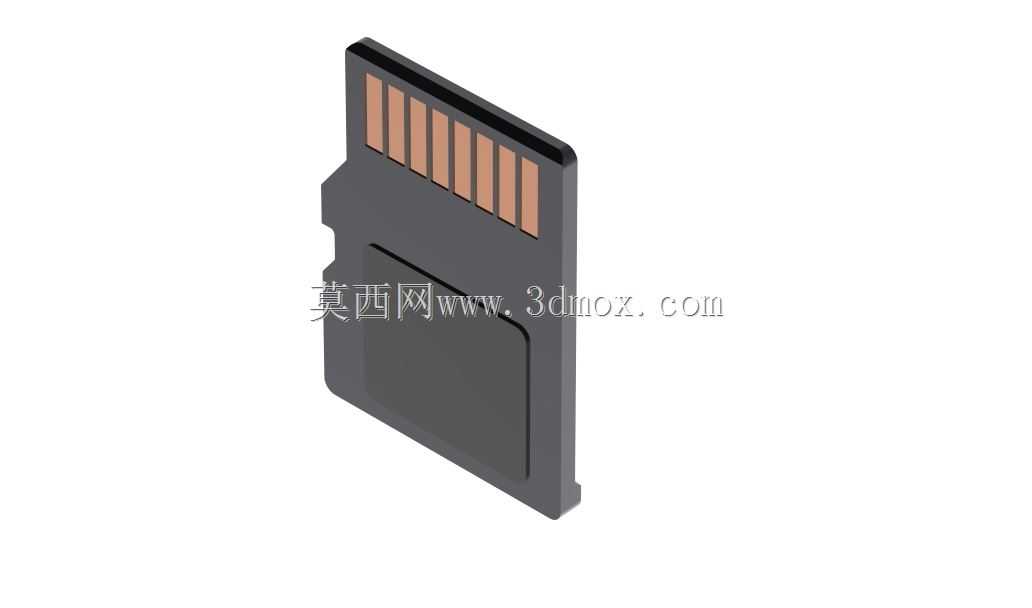

　　触点部分是整个模型的核心结构，一共9个金手指触点，每个触点的宽度、相邻触点的间距都严格对齐通用规范，触点区域做了0.1mm的下沉台阶，这个设计是为了插入卡槽的时候，金手指能和卡槽内的弹片紧密贴合，同时避免卡身插拔的时候触点被卡槽边缘刮花。触点边缘做了微小的倒角，防止插拔过程中刮伤卡槽弹片的镀金层，延长设备卡槽的使用寿命。卡身的尾部做了微弧收边，这个细节很多建模容易忽略，实际量产的时候这个弧面是为了让卡插入到卡槽底部的时候，能和卡槽内部的限位结构顺滑贴合，不会出现硬顶导致的卡身变形。

　　从功能特性来说，这个结构的闪存卡本身是固态存储介质，没有活动机械部件，所以外壳的结构强度是设计重点，壳体的壁厚均匀控制在0.8mm，既保证了整体的抗弯折强度，不会因为用户拿取的时候用力捏就出现壳体开裂，也不会因为壁厚过厚导致整体尺寸超差，无法插入薄型卡槽。卡身内部的腔体是用来放置存储晶圆和控制芯片的，建模的时候预留了足够的内部空间，同时在腔体边缘做了定位凸台，方便组装的时候PCB板能精准对位，不会出现偏移导致触点和金手指对位不准的问题。

　　实际做结构验证的时候，这类卡的插拔寿命要求达到上万次，所以外壳边缘的所有棱边都做了倒钝处理，避免反复插拔过程中磨损卡槽的塑料内壁。另外卡身表面的哑光纹理区域，建模的时候也做了还原，这个区域是用来印刷品牌标识和容量参数的，微纹理的表面能让印刷的油墨附着力更强，不会因为长期摩擦导致标识脱落。很多新手做这类小零件建模的时候，容易忽略这些细节上的公差配合，要么把尺寸做的偏大导致插不进卡槽，要么把触点间距做的不对导致接触不良，这个模型在建模过程中反复核对了通用卡槽的适配尺寸，所有配合面的间隙都控制在合理范围内，不管是用来做数码产品的装配干涉检查，还是做产品结构的教学演示，都能满足工程使用需求。

　　另外在设计思路上，没有做多余的装饰性结构，所有的外形特征都是为功能服务的：比如卡身前端的斜切导向角，是为了插卡的时候能顺利导入卡槽，不用刻意对准就能顺滑插入；侧面的微小凸点是和卡槽的弹片卡扣配合的，插入到位后会有清晰的段落感，让用户明确知道卡已经安装到位，不会出现没插紧导致的接触松动。这些细节都是从实际使用场景出发，没有冗余设计，完全符合消费电子类零件的设计逻辑——在满足功能和可靠性的前提下，尽可能简化结构，控制量产成本，同时保证长期使用的稳定性。
