数控切削加工工装夹具三维结构

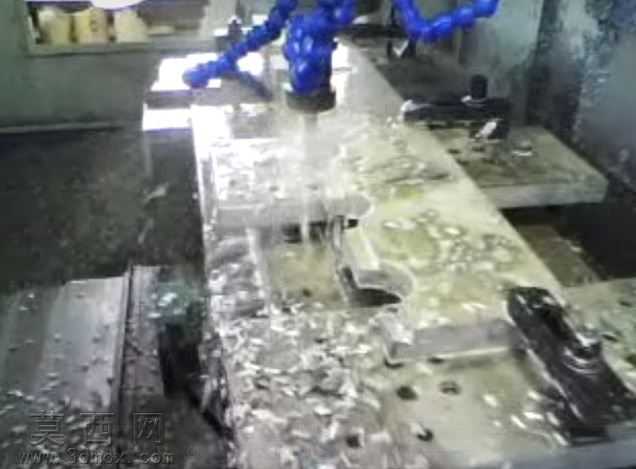

本三维模型围绕数控加工工位的实际作业场景搭建，完整还原了立式数控加工中心工作台区域的核心结构，建模过程严格遵循实际机床加工的尺寸规范与布局逻辑。模型主体包含机床工作台面、工件压紧夹具、切削冷却管路三个核心模块，工作台面采用带T型槽的铸铁材质建模，表面还原了长期加工留下的切削液残留、金属碎屑附着的质感，通过材质贴图的粗糙度、金属度参数调整，精准呈现出铸铁工作台湿滑带加工痕迹的真实状态。工件压紧夹具部分采用分体式建模，分别构建了固定压块、锁紧螺栓、定位挡边三个子部件，每个部件的装配间隙、锁紧行程都参考实际工装的设计参数设置，确保结构逻辑符合真实加工的装夹需求，可直观展示工件在工作台上的定位、压紧固定方式。冷却管路部分还原了数控加工常用的万向竹节冷却管结构，建模时对竹节管的可弯折关节做了细节刻画，管路末端的喷嘴位置对准刀具切削区域，还原了切削液喷射冷却的作业状态，切削液流体部分采用半透明带反光的材质参数，模拟加工过程中切削液冲刷工件、带走金属碎屑的动态效果。整体建模过程以实际数控加工工位的作业逻辑为核心设计思路，没有冗余的装饰性结构，所有部件都对应真实加工场景中的功能模块，结构装配关系清晰，可用于数控加工教学演示、工装夹具设计参考、加工场景可视化展示等场景，模型的材质渲染贴合实际车间的加工环境，金属部件的反光、切削液的透明质感、工作台的粗糙质感都做了分层处理，确保渲染效果真实自然，能够直观呈现数控切削加工工位的实际作业状态，帮助使用者快速理解数控加工的装夹、冷却、加工的整体布局逻辑。
