液压闸式金属板材剪切设备结构设计

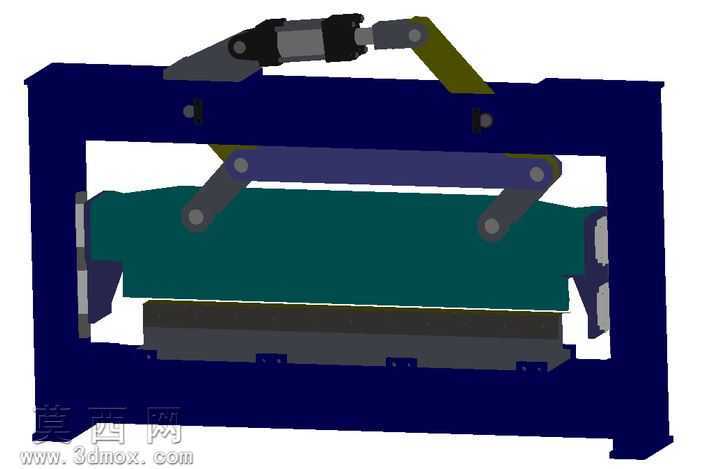

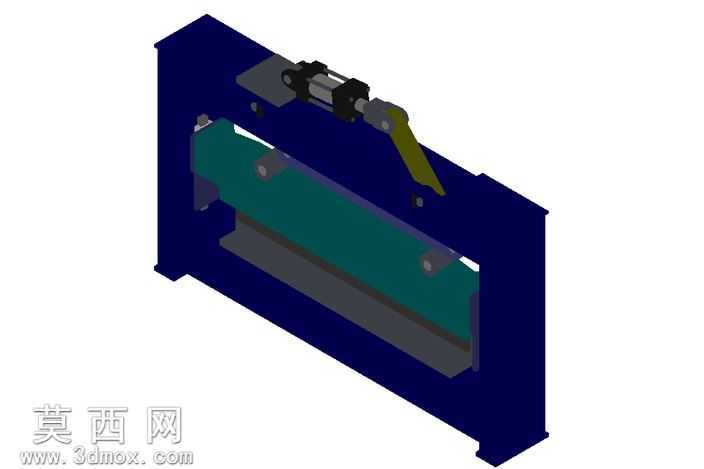

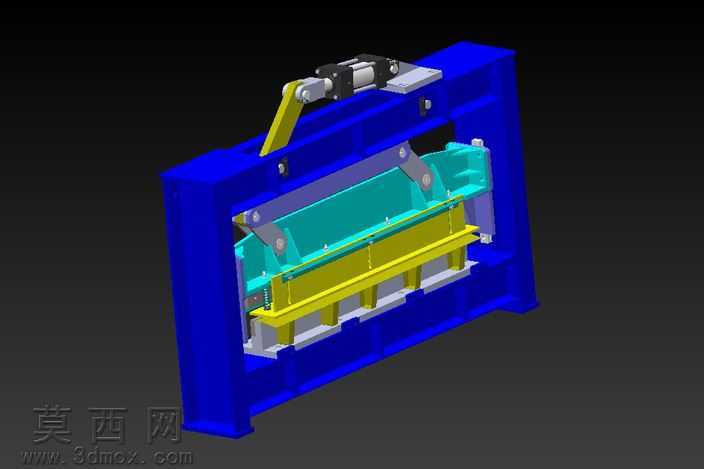

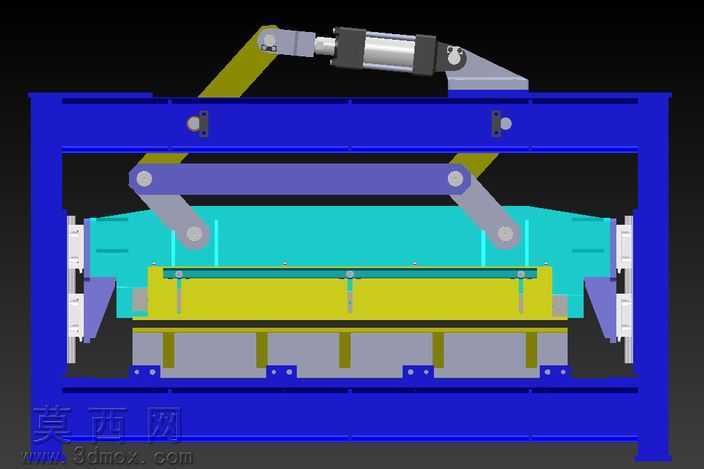

本作品为液压驱动的闸式金属板材剪切设备三维建模成果，整体采用框架式立式承载结构，主体机架使用高强度结构钢材质建模，通过三维软件完成各部件的装配约束与干涉校验，确保运动部件行程范围内无结构冲突。模型对核心执行机构做了精细化还原：顶部配置液压驱动执行元件，通过铰接式连杆机构连接上刀架，上刀架采用倾斜式刃口安装结构，配合下方固定的下刀座实现剪切动作，刀架两侧设置导向限位结构，保证裁切过程中刃口间隙稳定，避免板材剪切面出现毛刺、塌边缺陷。压料机构采用多组独立弹性压脚设计，沿刀架长度方向均匀排布，在剪切动作启动前预先压紧待加工板材，防止板材受力移位影响裁切精度，压脚接触面做了防滑纹理的材质渲染处理，还原实际设备的防滑耐磨特性。模型的材质渲染区分明确：主体机架赋予深蓝色工业漆材质，金属结构件做了哑光金属质感处理，液压元件、铰接销轴等运动部件赋予亮面金属材质，刃口部分做了高硬度合金钢的材质表现，不同功能部件通过色彩与质感区分，清晰展现设备的层级结构。设计上针对厚度2毫米、最大宽度1400毫米的镀锌金属板材裁切需求做了结构适配，整体刀架长度、机架开口尺寸均匹配该加工规格，液压驱动的传动方式相比机械传动具备更大的裁切力、更平稳的动作特性，适合中小规格钣金件的批量裁切加工。模型虽未对螺栓、螺母等标准紧固件做逐一建模，但核心传动、承载、裁切、压料结构均完整呈现，可清晰展现液压剪板设备的动作逻辑与结构组成，能够为同类剪切设备的结构设计、教学演示提供直观的三维参考，也可用于液压裁切类设备的方案展示与结构优化验证。
