长轴式法兰连接传动支撑组件结构

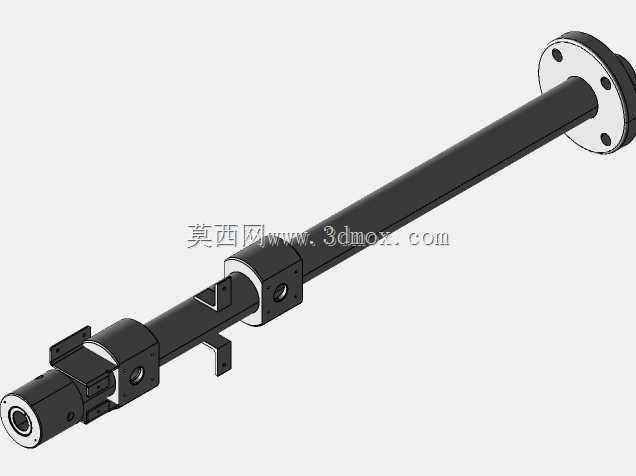

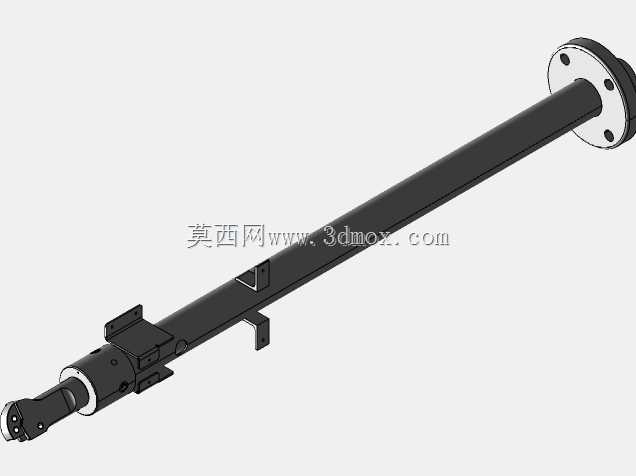

　　这类带端部法兰安装结构的长轴传动支撑构件，常见于各类需要长距离扭矩传递、同时对轴系径向支撑有刚性要求的工业设备场景中，比如轻工生产线的辊组驱动延伸段、自动化仓储设备的长距离动力传输轴、包装设备的纵封辊传动延伸结构，甚至部分中小型输送设备的从动轴组配套结构里，都能看到这类结构的实际应用。从实际使用场景来看，这类构件的核心作用是在两个相距较远的传动点位之间传递旋转扭矩，同时通过端部的法兰结构实现与驱动端、负载端的快速刚性对接，轴体上分布的多个安装凸台与固定支脚，则是用来在长轴的跨度区间内加装径向支撑座、检测元件安装支架或者附属功能构件，避免长轴在高速旋转时出现挠曲变形，影响传动精度与运行稳定性。

　　从功能特性上看，该构件的端部法兰采用了多螺栓孔均布设计，能够在对接时保证周向受力均匀，传递扭矩过程中不会出现单点应力集中的问题，法兰与轴体的连接段做了加粗过渡处理，能够有效降低轴肩位置的应力集中系数，在承受交变扭矩载荷时减少疲劳断裂的风险。轴体主体采用等径长圆轴结构，加工时可以通过外圆磨床一次装夹完成关键配合面的加工，有效保证各段轴径的同轴度，减少装配后的径向跳动量。轴体上分布的方形安装座与L型固定支脚，均采用与轴体焊接或者整体加工成型的结构，安装面都预留了螺栓过孔与定位销孔，现场装配时可以直接通过螺栓将支撑轴承座、传感器支架等构件固定在对应位置，不需要额外在轴体上现场钻孔焊接，大幅降低现场装配的工作量与加工误差。

　　在设计思路层面，这类长轴构件首先要核算的是轴系的临界转速，根据实际工作转速区间确定轴体的最小直径，避免运行时接近临界转速引发共振；其次是端部法兰的螺栓规格与数量匹配，要根据传递的最大扭矩计算单个螺栓的剪切受力，保证在过载工况下螺栓不会出现剪切失效；轴体上的各个安装凸台的位置，需要提前匹配整机的布局点位，比如支撑轴承的安装位置要尽量避开轴系的挠曲变形最大点，检测元件的安装座要对应被检测构件的运行轨迹，附属构件的固定支脚要预留足够的操作空间方便后期维护拆装。另外，轴体的两端配合面都做了内凹的定位止口，与对接构件装配时可以通过止口实现快速同轴定位，不需要反复打表调整同轴度，大幅提升装配效率。

　　从安装边界与尺寸适配角度来说，端部法兰的外径尺寸需要匹配对接端的法兰规格，螺栓孔的分布圆直径要与对接件完全一致，保证螺栓能够顺利穿入；轴体的总长度需要根据两个传动端点的实际间距确定，同时要预留出热胀冷缩的伸缩余量，避免温度变化时轴体出现顶死或者间隙过大的问题；轴体上各个安装凸台的外伸尺寸不能超过整机的内部安装空间边界，避免装配时与周边其他构件发生干涉，支脚的安装孔位要对应设备机架上的预装螺纹孔位置，保证固定支撑的稳定性。另外，轴体表面的粗糙度需要根据配合要求做对应处理，轴承配合面的粗糙度要达到Ra1.6以下，非配合面可以做防锈氧化处理，提升构件的环境适应能力，在多粉尘或者轻度腐蚀的车间环境下也能长期稳定运行。这类结构在设计建模时，需要重点保证各安装面的位置度公差，尤其是端部法兰的端面与轴体轴线的垂直度，直接影响装配后的轴系跳动量，建模过程中需要对各个配合特征做公差约束，为后续的加工制造提供准确的尺寸依据。
