方形螺纹传动螺钉三维结构设计

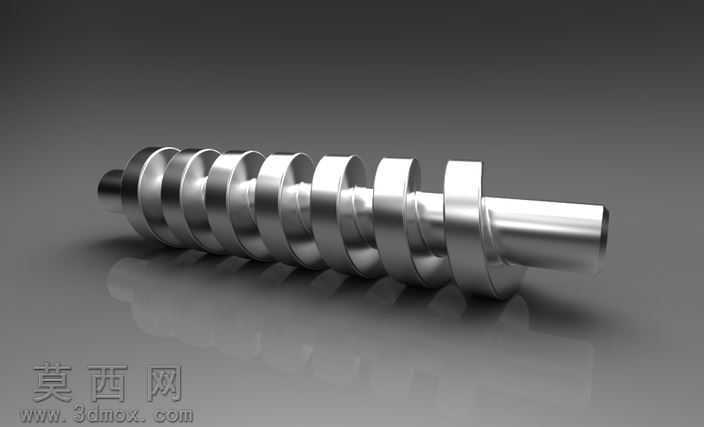

本作品为方形螺纹螺钉的三维参数化建模成果，建模过程依托主流三维CAD软件完成，全程遵循机械设计通用规范，保证模型结构的工程实用性与尺寸合理性。建模初期首先梳理方形螺纹螺钉的功能定位，该类螺钉依靠方形牙型的螺纹结构实现传动与紧固双重功能，相较于普通三角螺纹，方形螺纹的牙型传动效率更高、牙根强度更优，常应用于需要传递轴向力的机械连接场景。建模阶段首先绘制螺钉的轴向回转基准轮廓，通过旋转凸台命令生成螺钉的光杆轴段与端部定位轴结构，保证各轴段的同轴度公差符合机械加工要求；螺纹段的建模摒弃了简单装饰螺纹线的做法，通过精确绘制方形牙型的截面轮廓，以螺旋线为扫描路径完成实体扫描切除，精准还原方形螺纹的牙型角度、螺距、牙高参数，螺纹收尾处采用渐消螺旋线处理，还原实际加工中螺纹退刀的自然过渡结构，避免出现生硬的直角断层。材质与渲染环节，为模型赋予金属合金钢材质，调整材质的反射率、粗糙度参数，模拟经过精加工的金属表面质感，添加柔和的环境光与定向光源，突出螺纹牙型的轮廓层次与金属表面的光泽感，渲染输出的效果图清晰展现各部分结构细节。结构设计上，螺钉整体分为端部定位轴、方形螺纹传动段、光杆连接段三个部分，各段之间采用圆角过渡降低应力集中系数，螺纹牙型的工作面与非工作面设置合理的公差余量，既满足装配时的配合要求，也预留实际加工的工艺空间。整个建模过程完全参照机械设计手册中方形螺纹螺钉的尺寸规范，所有特征参数均可编辑调整，能够直接用于工程装配模拟、运动仿真分析，也可作为机械结构教学的演示素材，帮助学习者理解方形螺纹的结构特点与传动原理，模型结构完整无缺失特征，几何拓扑关系合理，不存在破面、重叠等建模缺陷，可直接导入各类三维软件进行后续的二次设计或工程应用。
