SOP-16封装贴片集成电路三维模型

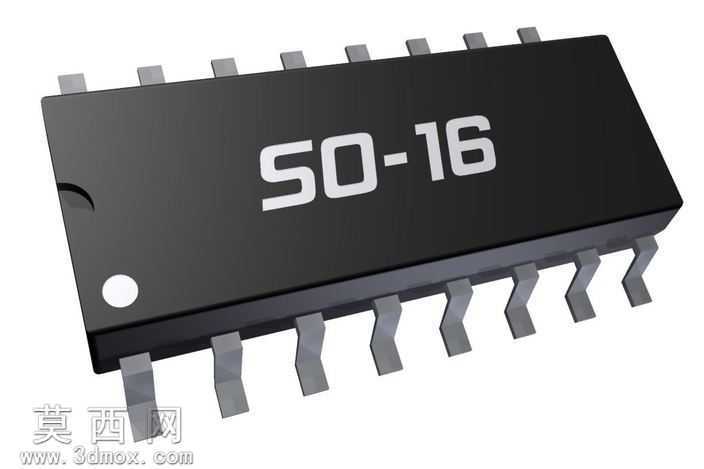

本模型为SOP-16小外形封装贴片集成电路的精准三维建模成果，建模过程严格遵循JEDEC标准中SOP-16封装的尺寸规范，对塑封本体、引脚、定位标识等结构进行1:1还原。建模阶段以实体建模为核心逻辑，首先绘制塑封本体的基准草图，通过拉伸命令生成黑色环氧塑封基体，对本体边角做符合工业规范的微小倒角处理，还原真实塑封件的注塑工艺特征；随后在本体一端绘制直径1mm的圆形引脚1定位标记凹坑，同时在本体同侧边角做斜切定位缺口，还原芯片生产过程中的方向识别设计。引脚建模部分，先绘制单个鸥翼型引脚的截面轮廓，通过扫掠命令生成符合SOP封装标准的引脚形态，引脚宽度、引脚间距、引脚伸出长度、弯折角度均严格匹配实际SOP-16器件参数，之后通过线性阵列命令完成本体两侧共16个引脚的均匀排布，确保引脚间距公差控制在0.05mm以内，符合PCB封装设计的精度要求。材质与渲染阶段，为塑封本体赋予哑光黑色环氧塑封材质，调整材质粗糙度至0.85，还原塑封件表面的微磨砂质感；为引脚赋予镀锡金属材质，设置轻微的金属反射效果，还原真实贴片引脚的焊接面金属光泽；在本体顶面通过贴图命令添加白色丝印的SO-16标识，调整贴图的凹凸值模拟丝印的轻微凸起质感，还原芯片表面的丝印工艺特征。模型整体结构完整，无多余几何特征，所有结构均为可编辑实体，未出现破面、重叠面等建模错误，可直接用于PCB装配仿真、电子产品结构验证、教学演示等场景，能够精准匹配SOP-16封装芯片在实际电路设计中的装配需求，帮助设计人员提前验证元器件与PCB板、周边结构件的干涉情况，提升电子产品结构设计的效率与准确性。
