上肢康复保健训练健身器材结构设计

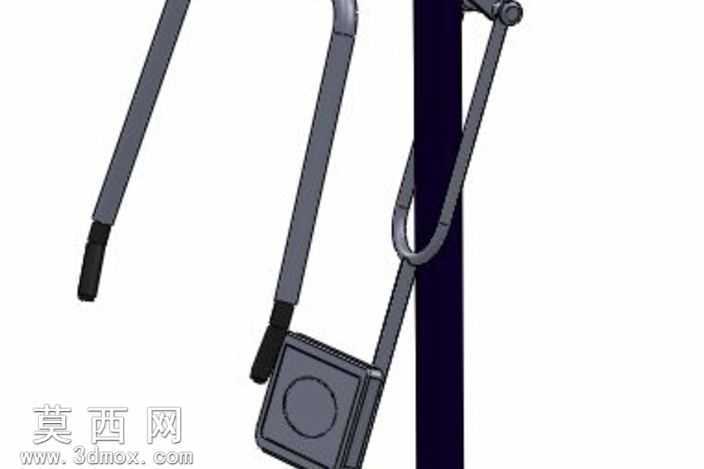

本作品为上肢保健训练器材的三维结构设计，采用SolidWorks完成全参数化建模，整体围绕立柱式支撑架构展开，核心功能部件为两组对称布置的牵拉操作臂，可满足使用者坐姿状态下的上肢多维度牵拉、力量训练需求，适配日常上肢保健、术后康复训练等使用场景。建模过程中首先完成主体立柱的基准搭建，采用圆柱拉伸特征构建主支撑结构，对安装牵拉臂的连接点位做了局部加厚处理，保证结构受力稳定性；两组牵拉臂采用分段式结构设计，握持端做了符合人体工学的弧度处理，表面添加防滑纹理特征模拟实际握持触感，臂身与连接座之间采用铰接配合结构，预留合理的转动间隙，还原实际器材的多方向活动自由度。牵拉臂末端连接方形阻尼盒结构，建模时对盒体做了抽壳处理，表面添加圆形标识区域模拟阻尼调节旋钮的安装位，连接牵拉臂与阻尼盒的金属拉索采用扫掠特征完成，还原拉索自然垂落的弧度形态，拉索与臂身的连接环采用环形实体建模，添加圆角过渡避免应力集中的结构缺陷。材质渲染阶段，主体立柱采用哑光黑色金属材质，模拟碳素钢喷塑的表面质感，牵拉臂身采用深灰色哑光工程塑料材质，握持端添加黑色软胶材质区分触感区域，阻尼盒表面做半哑光磨砂质感处理，金属铰接件、连接环采用亮面不锈钢材质，通过材质差异清晰区分不同功能部件的属性。结构设计上充分考虑使用安全性，所有外露棱边均添加R2-R5不等的圆角过渡，避免尖锐边角造成使用磕碰，牵拉臂的活动范围做了限位结构设计，防止过度牵拉造成设备损坏或使用者拉伤，整体装配体完成干涉检查，确认所有活动部件在运动行程内无碰撞、卡滞问题，各连接部位的配合公差符合常规五金件的装配要求，可直接用于后续的结构验证、样机加工参考。
