带螺栓结构的550型圆环紧固夹

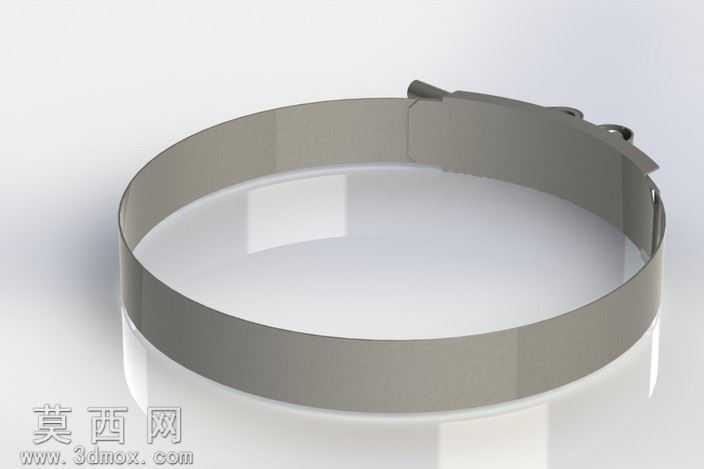

本作品为550规格圆环紧固夹的三维参数化模型，建模阶段采用SolidWorks完成全参数化草图绘制与特征构建，首先以闭合环形草图为基础，通过薄壁拉伸特征生成夹体的基础环形带结构，建模过程中严格控制环形带的壁厚、内径与宽度尺寸，保证夹体的圆环度与尺寸精度，适配对应直径的管件或环形构件的抱紧需求。夹体的锁紧连接部位采用凸台拉伸与切除特征构建螺栓安装座，预留标准螺栓的穿装孔位，同时在夹体的开口端设计弯折的锁止搭边结构，搭边处做圆角过渡处理，避免应力集中导致的夹体断裂风险。材质渲染阶段，为夹体整体赋予不锈钢金属材质，调整材质的粗糙度参数模拟冷轧不锈钢带的哑光金属质感，添加细微的表面拉丝纹理提升真实感，螺栓部位单独赋予镀锌钢材质，通过明暗度差异区分不同构件的材质属性。场景搭建采用纯白色反光地面，添加三点式布光，主光源从斜上方45度投射，突出夹体环形曲面的光影过渡，辅光源补亮暗部细节避免阴影死黑，顶光勾勒夹体的上边缘轮廓，最终渲染出的效果图清晰展现夹体的整体形态与结构细节。结构设计上，该紧固夹依靠螺栓旋紧带动夹体开口收束，实现对环形构件的抱紧固定，夹体的环形带采用等宽薄壁设计，保证抱紧力均匀分布在接触圆周上，避免局部应力过大损伤被固定构件，搭边处的孔位采用同轴度约束，保证螺栓穿装顺畅无卡滞，夹体的边缘全部做倒圆角处理，既提升安装时的操作安全性，也能减少应力集中提升夹体的结构强度。建模过程中对所有特征添加尺寸关联与几何约束，修改内径、壁厚、宽度等核心参数即可快速生成不同规格的同类型紧固夹模型，可直接用于装配验证、工程图导出与生产加工参考，模型的所有配合面均做公差预留设计，符合实际五金冲压件的生产工艺要求。
