架子鼓左侧组件精细三维结构设计

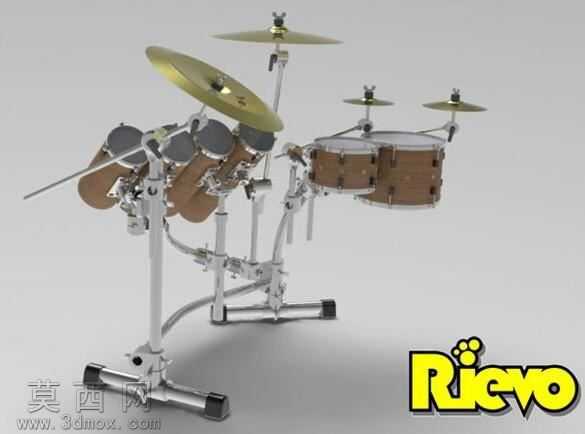

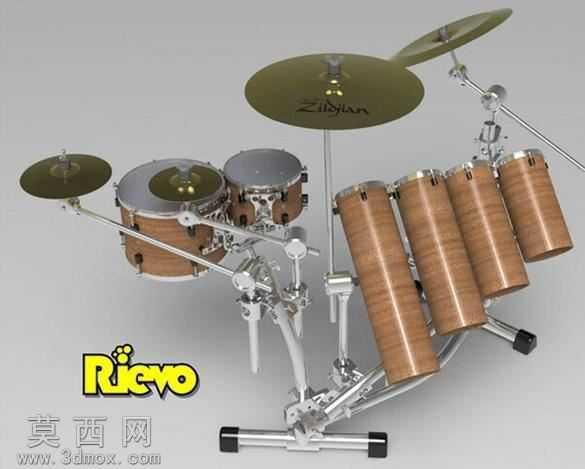

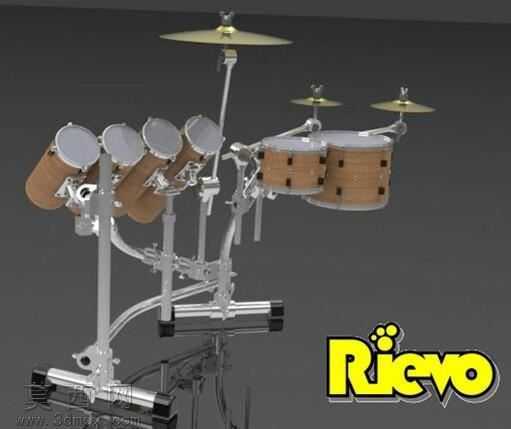

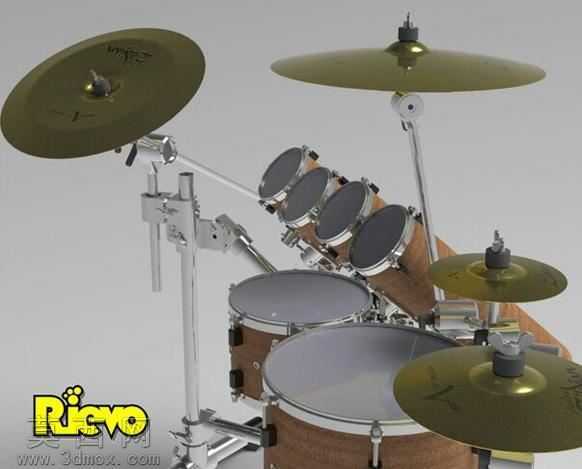

本作品为架子鼓左侧功能组件的三维建模设计成果，采用SolidWorks软件完成全参数化建模，整体建模过程遵循乐器实际装配逻辑，对每一处零件的尺寸比例、连接关系都做了精准还原。建模阶段优先搭建硬件支架的基准骨架，以sustain硬件支撑结构为核心定位基准，先完成金属支架的杆件、调节旋钮、锁紧夹块、防滑脚垫等基础零件的建模，所有金属杆件采用拉伸加扫描特征完成，调节部位的螺纹结构做了简化示意处理，既保证结构辨识度又控制整体模型体量，支架的万向调节关节处做了装配约束模拟，可直观呈现支架角度调节的活动逻辑。完成支架基准后，依次搭建不同规格的鼓腔与镲片组件：包含9×12英寸汤姆鼓、12×9英寸汤姆鼓、6×12octoban、6×15octoban、6×18octoban、6×21octoban共六款通鼓类部件，以及16寸薄镲、10寸闪屏镲、8寸飞溅镲三款镲片部件。鼓腔建模采用旋转特征生成木质腔体基础结构，表面叠加木纹纹理材质，鼓腔上下边缘的金属压圈、固定螺丝、鼓皮压边都做了独立零件建模，金属压圈赋予镀铬金属材质，鼓皮采用半哑光的聚酯膜材质，还原真实鼓皮的微透质感。镲片部分采用薄壁旋转特征建模，表面做了轻微的弧度起伏处理，赋予做旧的铜合金材质，模拟真实镲片经过敲击后的金属纹理与氧化质感，镲片中心的固定毡垫、锁紧螺母也做了细节还原。渲染阶段采用工作室柔光环境，调整金属材质的反射参数，让镀铬支架呈现清晰的环境反射效果，木质鼓腔的纹理方向沿鼓腔圆周方向排布，保证视觉真实感。设计过程中采用分部件隐藏式的装配管理逻辑，将整套组件拆分为独立的子装配体，既方便查看单个零件的结构细节，也能有效降低单文件的模型大小，便于后续的装配调整与方案修改，整套模型完整还原了架子鼓左侧扩展组件的装配关系与外观细节，可用于乐器结构展示、舞台场景搭建、乐器设计参考等场景。
