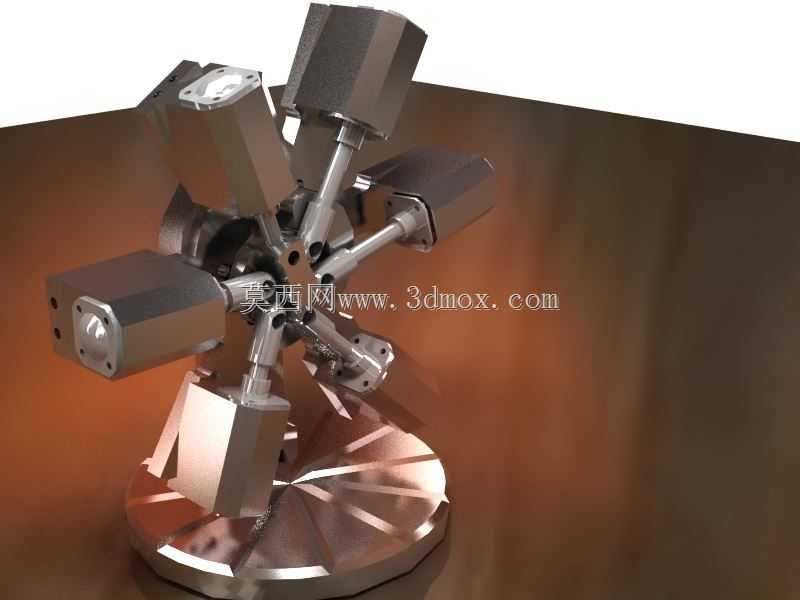

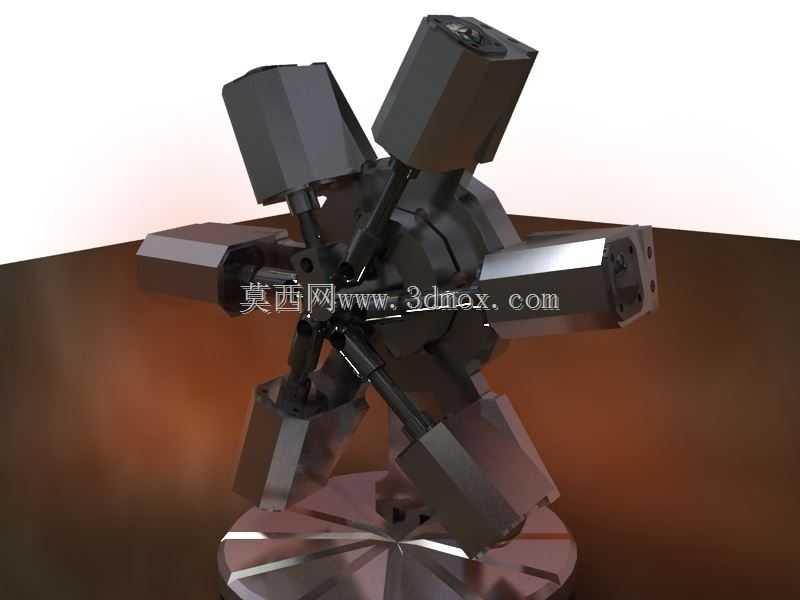

径向空气热发动机结构三维渲染作品

　　在小型动力输出场景中，这类径向布局的空气热发动机常被应用于教学演示台架、小型便携动力工具、实验性动力验证装置等领域，区别于传统直列、V型动力单元的排布逻辑，径向结构的核心优势在于各做功单元围绕中心输出轴呈放射状均匀分布，能在有限的径向空间内布置更多做功缸体，同时让整机的重心完全落在输出轴的轴线上，大幅降低运转过程中的偏心振动，不需要额外配置大质量的平衡块来抵消偏转动量，对于小尺寸动力单元来说，这种布局能有效压缩整机的轴向长度，适配安装空间轴向尺寸受限的应用场景。从实际功能层面看，该动力单元依靠压缩空气受热膨胀推动各缸活塞做往复运动，通过中心的曲柄连杆机构将活塞的直线往复运动转化为中心轴的旋转扭矩输出，

　　各缸的进排气通路集成在中心枢纽位置，不需要布置复杂的外置歧管管路，减少了外接管路带来的漏气风险与结构冗余。从设计思路上拆解，整机的结构排布优先考虑了动平衡特性，六个做功单元以60度夹角均匀环绕中心轴分布，相邻缸体的做功行程依次错开，让输出轴的扭矩输出更平顺，不会出现单缸动力单元的明显扭矩脉冲；每个缸体的活塞连杆都采用等长设计，加工时可以统一工艺参数，降低零部件的生产制造成本，同时后期维护时同规格零件可以直接互换，不需要针对特定位置的零件做单独适配。外形尺寸方面，整机的径向最大轮廓由各缸体的外端面决定，安装时需要预留足够的径向避让空间，避免缸体外壁与周边安装结构发生干涉；底部的支撑底座采用多边形放射状结构，

　　既可以将整机运转时的振动均匀分散到安装基面，也能通过底座上的安装孔位实现快速定位固定，安装边界上需要注意中心输出轴的轴向伸出长度，匹配连接负载时要保证轴伸长度与联轴器的适配范围，同时预留出检修空间，方便后期对缸体密封件、连杆铰接点做日常维护检查。结构细节上，各缸体与中心枢纽的连接面都采用了平面密封结构，保证压缩空气通入缸体时不会出现压力泄漏，每个缸体的端部都预留了换热接触面，方便外部热源对缸内空气进行加热，提升空气膨胀做功的效率；中心输出轴的支撑点位布置在径向结构的前后两端，形成简支梁的支撑结构，能承受各缸连杆传递来的交变载荷，避免轴体在长期运转过程中出现弯曲变形。这类径向结构的动力单元在实际选型应用中，尤其适合对轴向安装尺寸敏感、

　　对振动控制有一定要求的小型动力场景，相比同功率等级的直列结构动力单元，其径向尺寸虽然更大，但轴向长度能缩短40%以上，在安装空间形态偏径向延展的设备中适配性更强；同时由于各缸独立分布，单个缸体出现密封故障时不需要拆解整机核心结构，就能单独对故障缸体进行检修更换，大幅降低了后期运维的时间成本。建模过程中对各运动部件的间隙做了精准还原，活塞与缸壁的配合间隙、连杆与曲柄销的铰接间隙都符合实际装配的公差要求，渲染效果还原了金属机加工表面的质感，能直观呈现各部件的装配关系与结构形态，方便结构设计人员在做动力单元选型、安装布局设计时直观参考整机的结构特征与空间占位，也能作为教学场景中讲解径向动力机构工作原理的直观展示载体，帮助学习者快速理解径向布局动力单元的动力传递路径与结构排布逻辑。
