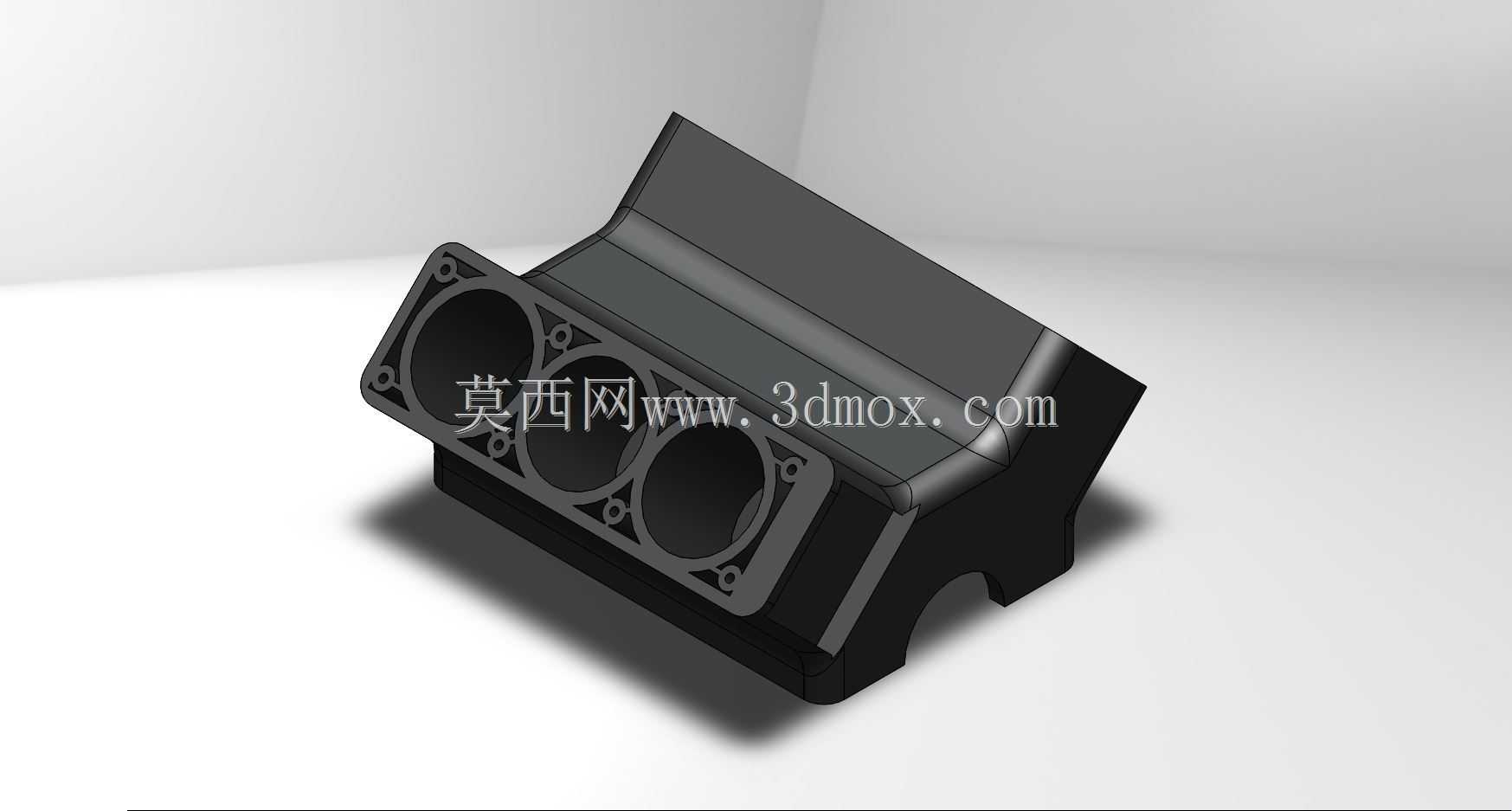

在往复式内燃机的整体架构中,缸体是承担所有核心部件承载、介质密封、载荷传递的基础构件,这一结构的设计合理性直接决定了动力单元的运行可靠性、NVH表现与服役寿命。从实际应用场景来看,这类三缸布局的缸体目前广泛适配小排量乘用车动力总成、小型通用发电机组、非道路小型工程机械动力单元,相比传统四缸结构,它的轴向尺寸更紧凑,整机重量更低,在前置前驱车型的横置动力舱布局中能够留出更多的乘员舱与缓冲吸能空间,在小型便携发电设备中则能降低整机整备质量,提升设备转场的便利性。
从功能特性层面拆解,该缸体首先需要为活塞往复运动提供精确的导向基准,三个同轴排布的缸孔内壁需要满足极高的圆柱度、表面粗糙度要求,才能保证活塞环与缸壁的密封性能,减少做功冲程的燃气窜漏,同时降低活塞往复运动的摩擦损耗。缸体下部集成的曲轴箱腔体需要为曲轴、连杆机构提供安装与运转空间,侧壁预留的主轴承座安装位需要承担曲轴运转过程中传递的爆发压力与往复惯性力,因此这些位置的结构刚度是设计阶段的核心校核指标,需要通过合理的加强筋布局避免高载荷下的结构变形,防止主轴承孔失圆导致的曲轴偏磨、烧瓦等故障。
设计思路上,这类缸体的开发首先要匹配整机的排量目标与冲程参数,确定缸孔直径、缸心距的基础尺寸,缸心距的设定需要平衡结构紧凑性与缸间冷却水道的布置空间,过小的缸心距会导致缸间壁厚不足,既会影响铸造环节的工艺可行性,也会导致发动机高负荷运行时缸间散热不足,引发缸孔热变形不均的问题;过大的缸心距则会无谓增加整机长度与重量,违背小排量动力单元的轻量化设计目标。在冷却系统的布局上,缸体内部需要布置环绕每个缸孔的冷却水腔,保证冷却液能够均匀带走缸壁、燃烧室周边传递的热量,避免局部热点导致的爆震、润滑油变质等问题,水腔的流道设计需要兼顾流动阻力与换热效率,避免出现流动死区导致局部过热。润滑系统的油道则集成在缸体壁面内部,通过铸造或机加工形成的封闭通道,将压力润滑油输送到主轴承、凸轮轴轴承、活塞冷却喷嘴等需要润滑的位置,油道的走向需要尽量减少弯折,降低润滑油的流动阻力,同时要避免油道与水道出现贯通的铸造缺陷,防止油水混合引发的润滑失效。
从安装边界与外形尺寸来看,这类三缸缸体的前端面需要预留正时机构、水泵、机油泵的安装定位面,定位销孔的位置精度需要控制在丝级,保证附件传动的同轴度,减少传动带或链条的偏磨。后端面则需要匹配变速箱、飞轮壳的安装接口,连接螺栓的排布需要满足动力输出过程中的扭矩承载要求,避免传动过程中出现连接面错位。缸体顶面的平面度要求极高,需要与气缸垫、气缸盖实现可靠密封,螺栓孔的位置、深度需要严格匹配缸盖的紧固要求,按照规定的拧紧顺序与扭矩实现均匀压紧,防止燃气、冷却液、润滑油的泄漏。缸体两侧的安装凸台分别用于布置进排气侧的附件支架、机油滤清器、冷却系统管路接口等附属部件,这些凸台的位置需要结合整机的外围布置空间确定,避免与周边部件出现装配干涉。下部的油底壳安装面需要保证平面度,同时预留机油标尺、机油放油螺塞的安装位置,满足日常维护的操作空间需求。
在结构强度校核环节,需要针对发动机最大爆发压力工况、最高转速往复惯性力工况、冷热冲击工况分别进行有限元分析,识别应力集中的薄弱区域,通过调整壁厚、增加局部加强筋的方式优化应力分布,避免长期交变载荷下出现疲劳裂纹。同时还要进行模态分析,保证缸体的固有频率避开发动机常用转速区间的激励频率,防止出现共振引发的整机振动过大、部件疲劳损坏等问题。铸造工艺性也是设计阶段需要重点考量的因素,壁厚要尽量均匀,避免出现过大的壁厚差导致铸造过程中出现缩松、缩孔等缺陷,拔模角度的设置要符合量产铸造的工艺要求,减少后续机加工的余量,提升生产效率与成品率。
