蒸汽引擎气缸进气盖结构三维设计

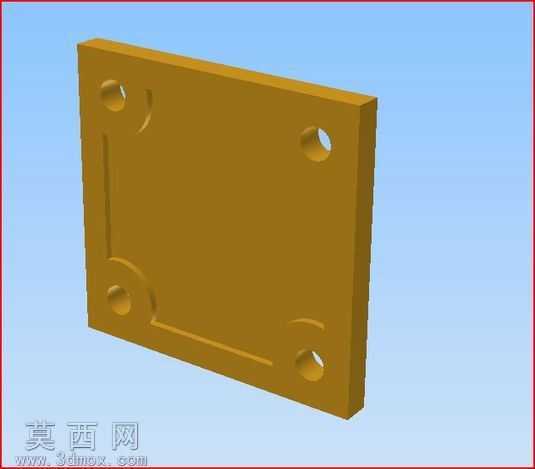

本作品为蒸汽引擎配套的气缸进气盖三维结构设计，整体采用三维建模软件完成全参数化构建，首先基于蒸汽引擎气缸的进气通路密封、安装定位的功能需求，确定了方形板状的基础主体构型，建模过程中优先以草图绘制确定安装孔位的分布基准，四个角位的通孔采用拉伸切除命令生成，孔位边缘做了适配紧固件安装的沉台倒角处理，避免装配时出现棱边干涉问题。主体板面的加强筋结构采用沿轮廓偏移的凸台设计，既能够提升进气盖整体的结构刚性，降低蒸汽工作压力下的形变风险，又可以规整进气侧的气流导向路径，减少进气过程中的紊流损耗。材质渲染阶段选用了耐高温的黄铜材质作为外观表现，调整材质的金属度、粗糙度参数还原铸铜零件的哑光金属质感，同时对安装孔、加强筋的棱边做了微小的圆角过渡处理，模拟实际机加工零件的工艺特征，避免尖锐棱边带来的渲染失真问题。结构设计上充分考虑了进气盖与气缸主体的装配适配性，所有安装孔的中心距、孔径参数均匹配对应气缸的安装基准，板面内侧的凹槽结构对应气缸进气腔的密封位，可预留密封垫片的安装空间，保证蒸汽通路的气密性。建模过程中对所有特征做了参数化关联，后续若需调整适配不同规格的气缸，仅需修改草图基准尺寸即可快速完成模型迭代，无需重复构建特征。渲染阶段采用浅蓝色纯色背景突出零件主体，通过多角度的光源布置打亮零件的结构棱线，清晰展现安装孔位、加强筋、密封槽的结构分布，直观呈现零件的整体形态与结构细节，整体模型特征完整，无冗余几何元素，可直接用于后续的装配验证、工程图导出以及3D打印样件制作，能够满足蒸汽引擎组件的设计验证、教学演示等多场景使用需求。
