穿刺式流体输送接头结构设计

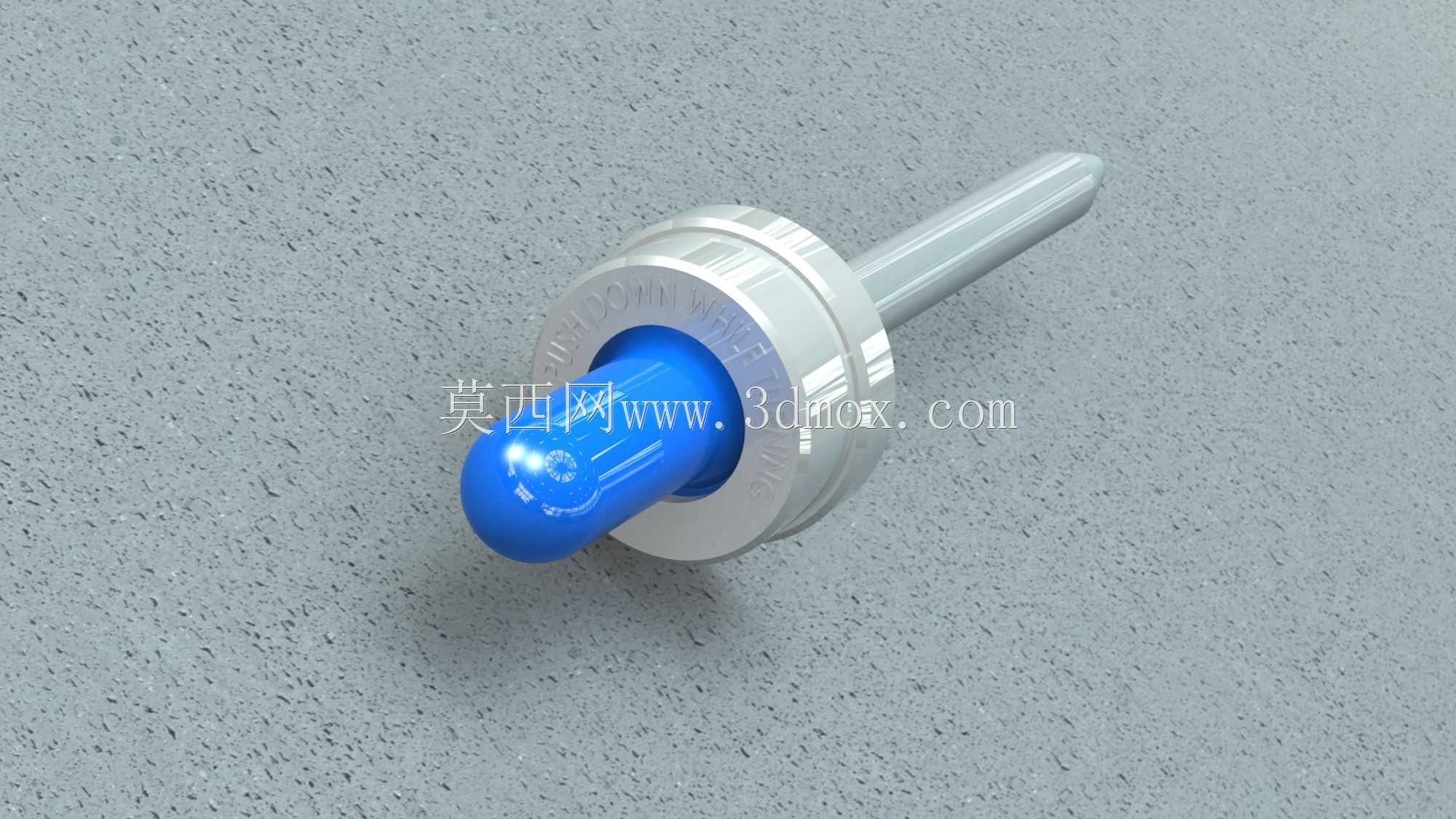

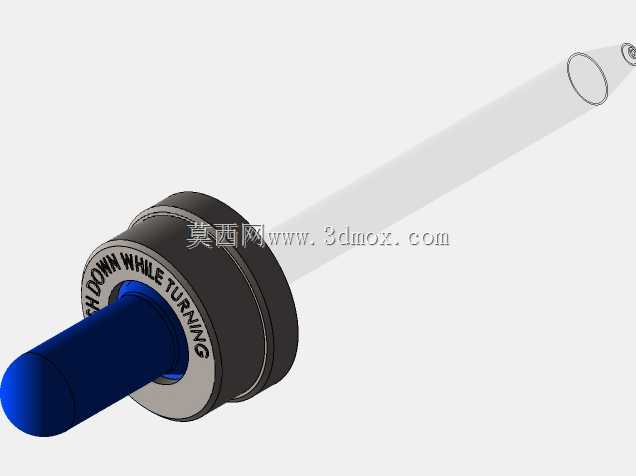

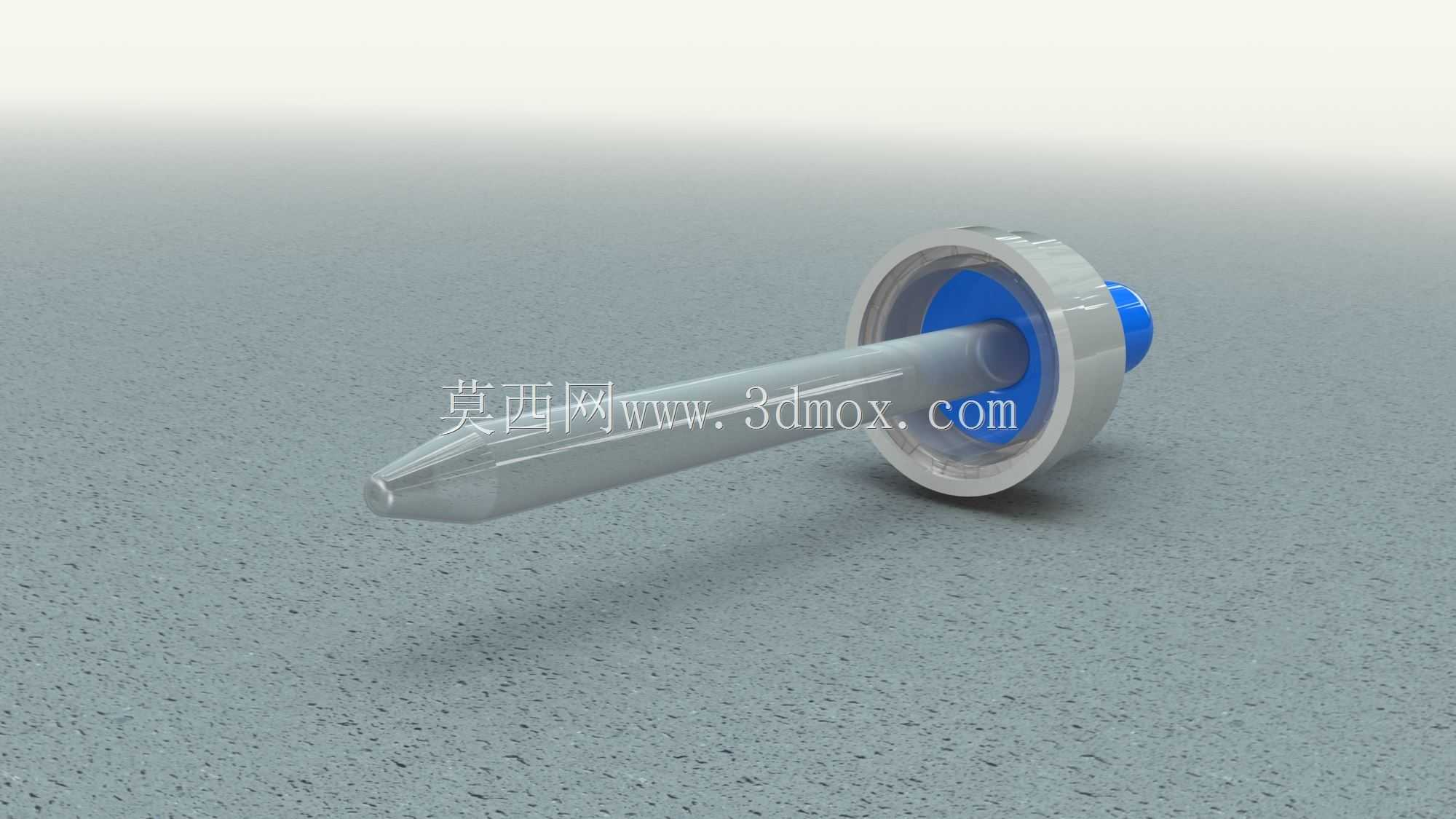

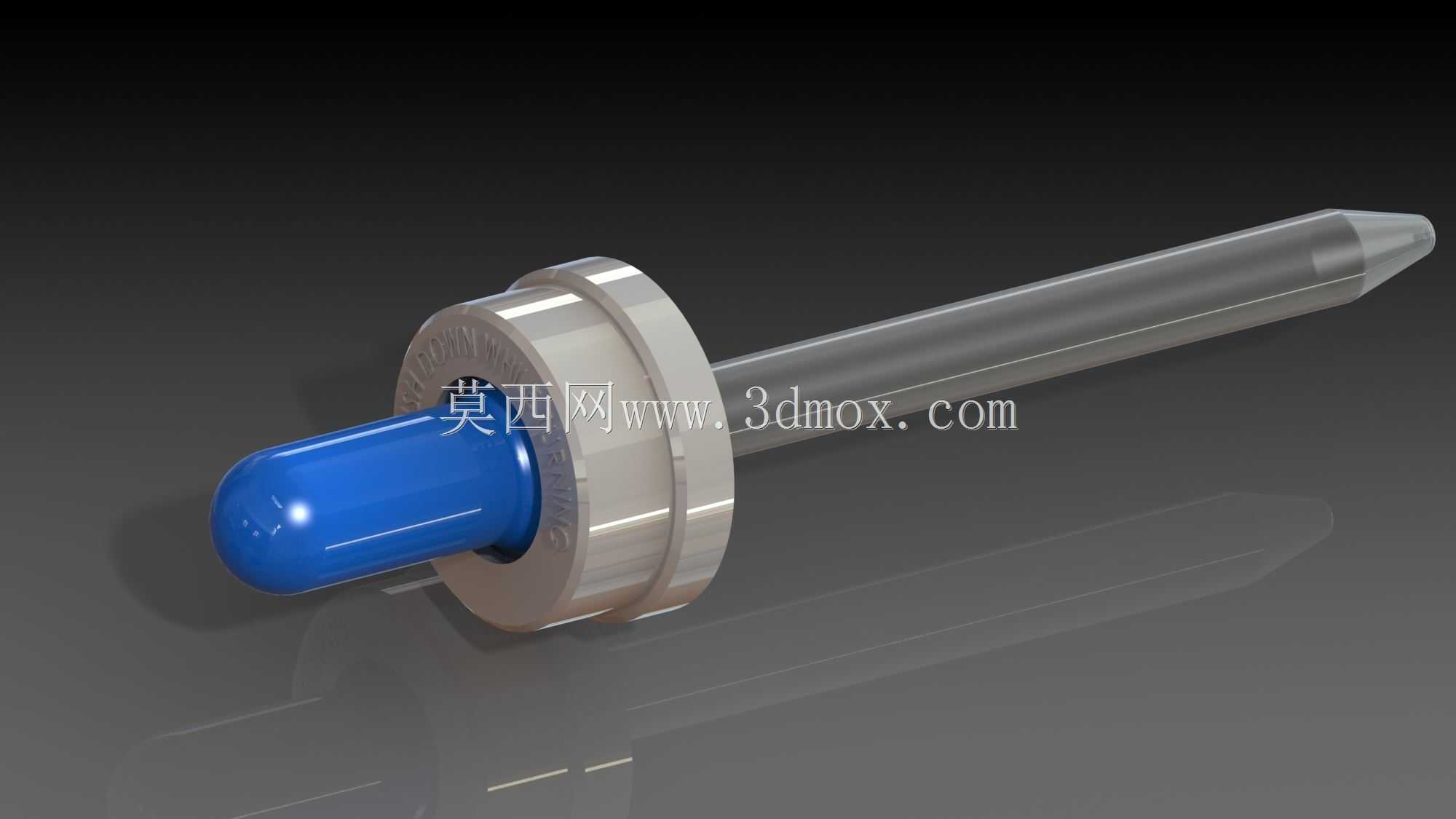

　　该穿刺式接头主要应用于软质储液容器的快速流体接驳场景，常见于医疗耗材、实验室试剂输送、小型流体管路快速对接的工况中，无需提前对容器进行开孔预处理，依靠前端穿刺结构直接穿透软质密封膜或容器壁完成管路连通，大幅降低现场接驳的操作步骤，减少流体暴露带来的污染风险。从结构设计逻辑来看，整体采用同轴式布局，前端锥形穿刺段做了渐变收窄处理，尖端做了小圆弧钝化处理，既保证穿刺过程中可以顺利破开软质密封层，又避免过于锋利的刃口在穿刺过程中产生碎屑掉入流体通路造成污染。穿刺段侧壁做了轴向导流槽设计，当接头穿刺到位后，导流槽可以在密封面内侧形成稳定的流体通路，避免穿刺后容器壁贴合在接头端面造成流道堵塞。中部的限位法兰盘是整个结构的安装定位基准，

　　法兰端面做了环形密封槽设计，可配套平垫密封圈使用，当接头穿刺到位后，法兰端面贴合容器外壁，配合密封圈实现接触面的静密封，防止流体从穿刺位置渗漏。法兰后侧的蓝色密封嵌件采用过盈压装的方式固定在接头主体的内腔中，嵌件内孔与外接管路做适配设计，既可以承接硬管的插入定位，也可以适配软管的过盈套接，嵌件材质选用具备一定弹性的工程塑料，压装后可以消除接头主体与外接管路之间的装配间隙，避免管路接驳位置出现漏液问题。尾部的圆柱段为管路接驳导向段，外圆做了微小的锥度处理，方便外接管路的快速套装，端部做了圆角倒钝，避免套装管路时割伤软管内壁。从安装边界来看，该接头的整体轴向尺寸控制在短行程范围内，法兰盘的外径为整个结构的最大径向尺寸，

　　安装时仅需要在操作侧预留出法兰盘直径1.2倍的操作空间即可完成穿刺装配，无需在容器背面预留锁紧操作空间，适合密闭空间内的单步操作装配。在功能特性上，该接头为一次性快速接驳结构设计，穿刺到位后依靠法兰与容器壁的卡紧力实现轴向固定，无需额外的锁紧螺母或卡箍件，装配效率相比传统螺纹接头提升60%以上，适合批量装配的耗材类生产场景。流道内部做了全圆弧过渡处理，没有直角转角结构，流体通过时的阻力损失更小，也不容易残留流体介质，在输送粘性流体或者试剂类介质时，不会出现介质滞留造成的通路堵塞问题。设计过程中针对不同壁厚的软质容器做了适配性考量，穿刺段的有效长度覆盖了常规软质容器的壁厚范围，当容器壁厚在适配区间内时，

　　穿刺到位后导流槽刚好完全进入容器内部，密封面完全贴合容器外壁，不会出现穿刺深度不足导致的流道不通，或是穿刺过深导致的接头晃动密封失效问题。接头主体采用透明硬质工程塑料制作，使用过程中可以直接观察到内部流体的流动状态，方便操作人员快速判断通路是否通畅，有没有出现气泡堵塞或者杂质淤积的情况。密封嵌件与主体的配合位置做了环形倒扣结构，压装完成后倒扣嵌入嵌件外壁，避免管路插拔过程中嵌件被带出主体造成密封失效。在实际工况使用中，该接头可以适配大部分水性试剂、弱酸碱流体的输送需求，结构没有多余的活动零件，可靠性更高，不会出现零件松脱掉落进入流体通路的风险，相比传统的开孔式接头，省去了开孔、装密封垫、拧锁紧螺母的多步操作，单人即可单手完成装配操作，在急救输液、实验室快速取样、小型灌装设备的管路接驳场景中都有很高的适配性。
