小型自走式葡萄采收作业设备结构

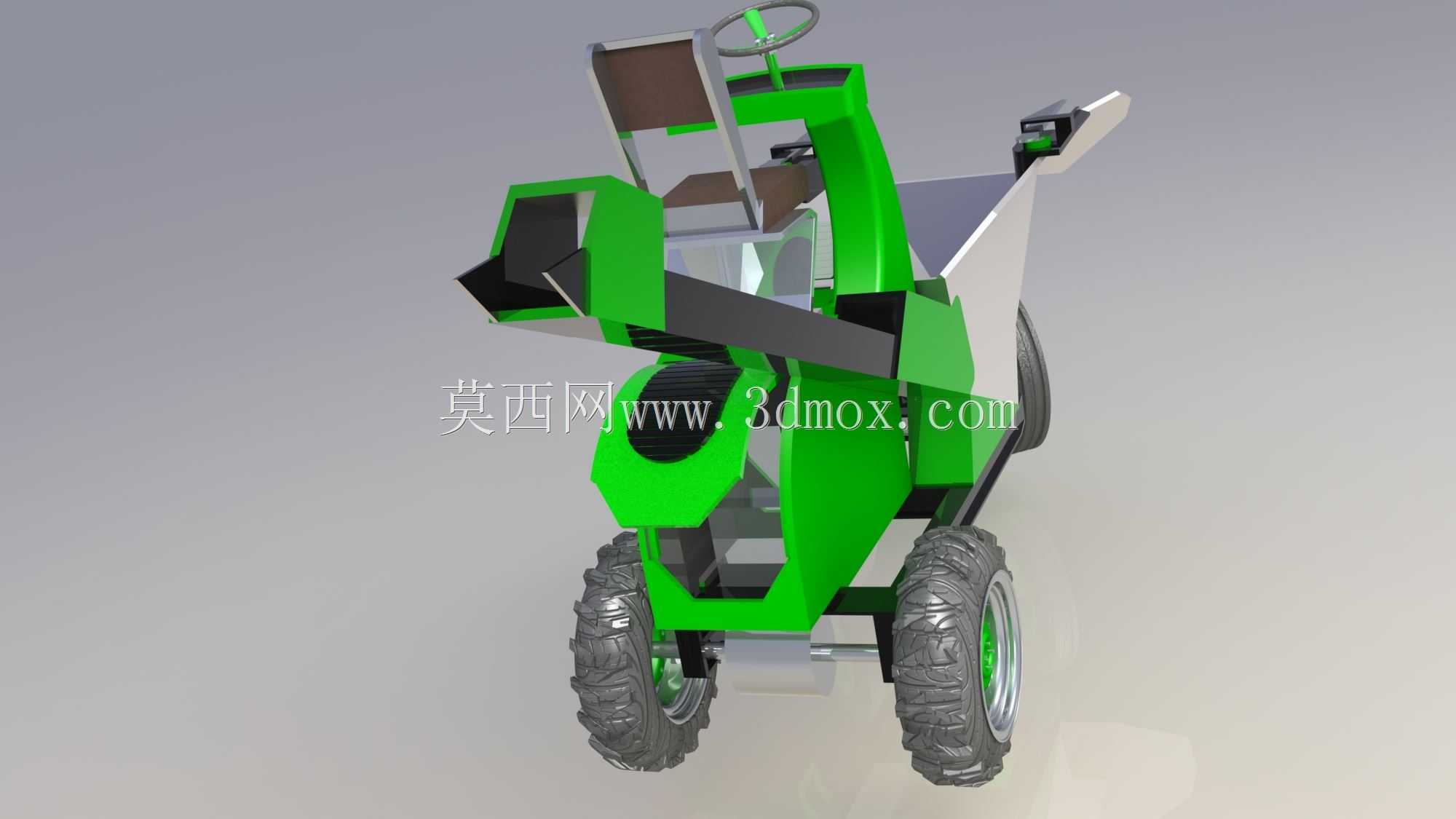

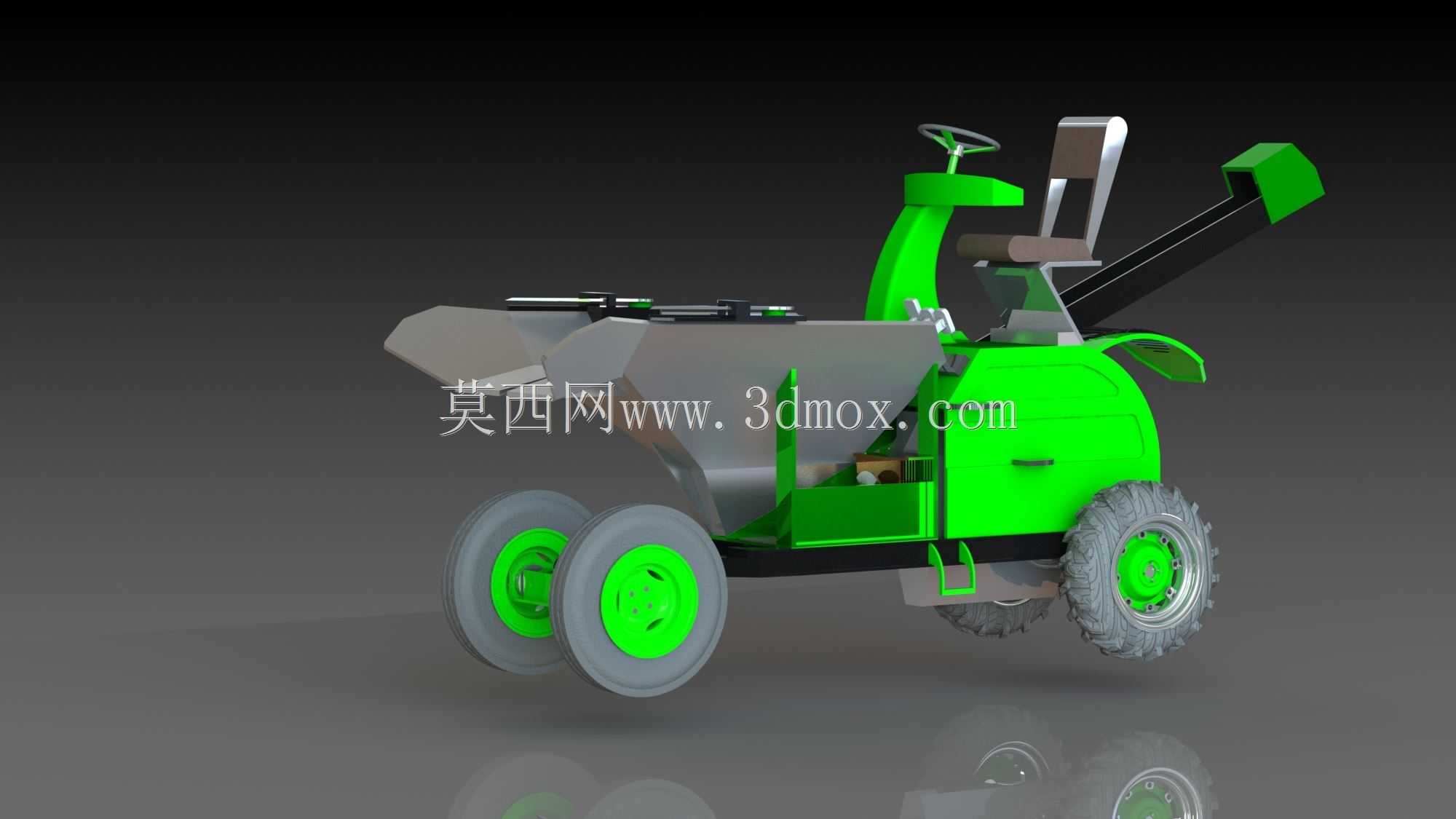

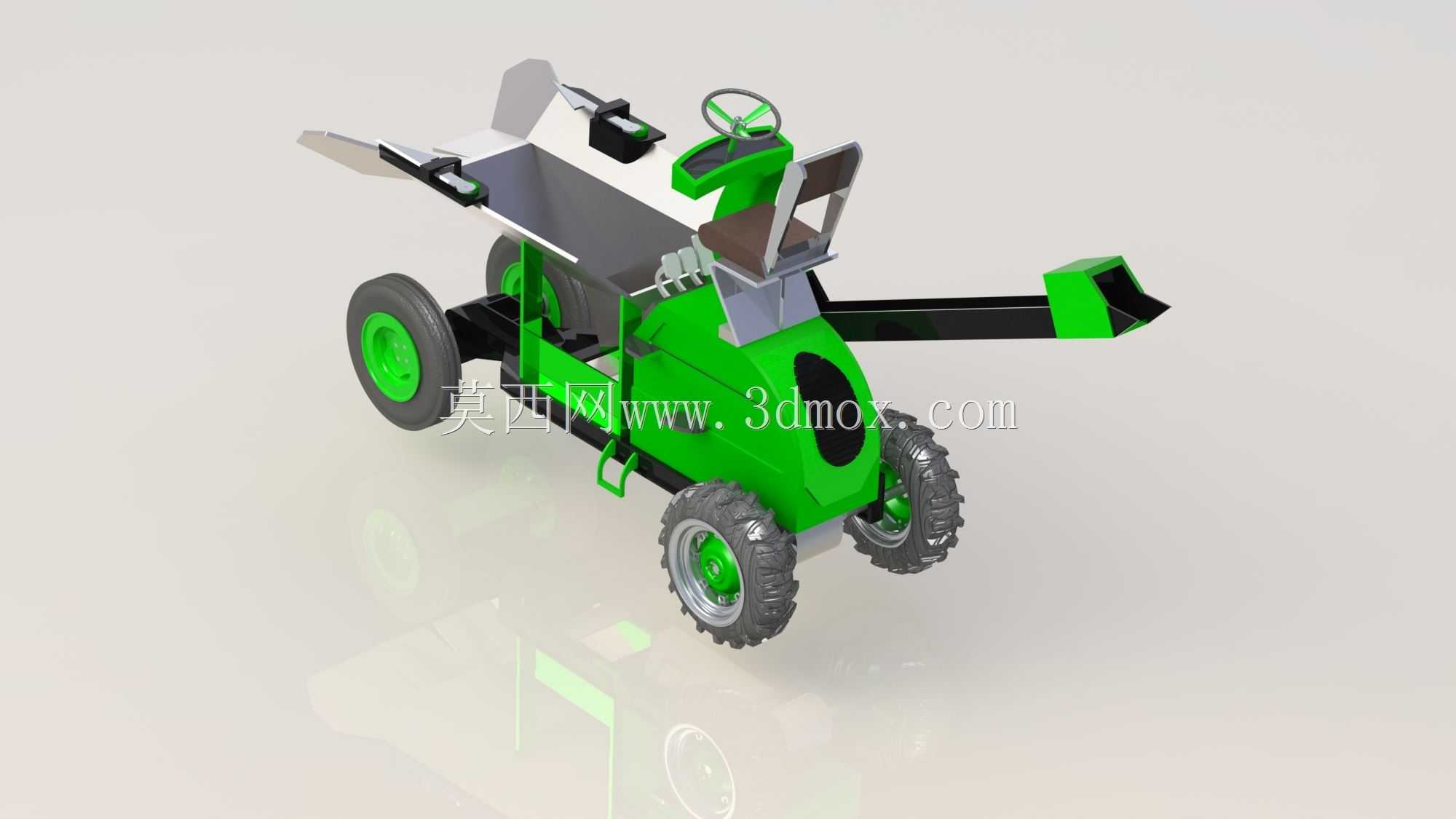

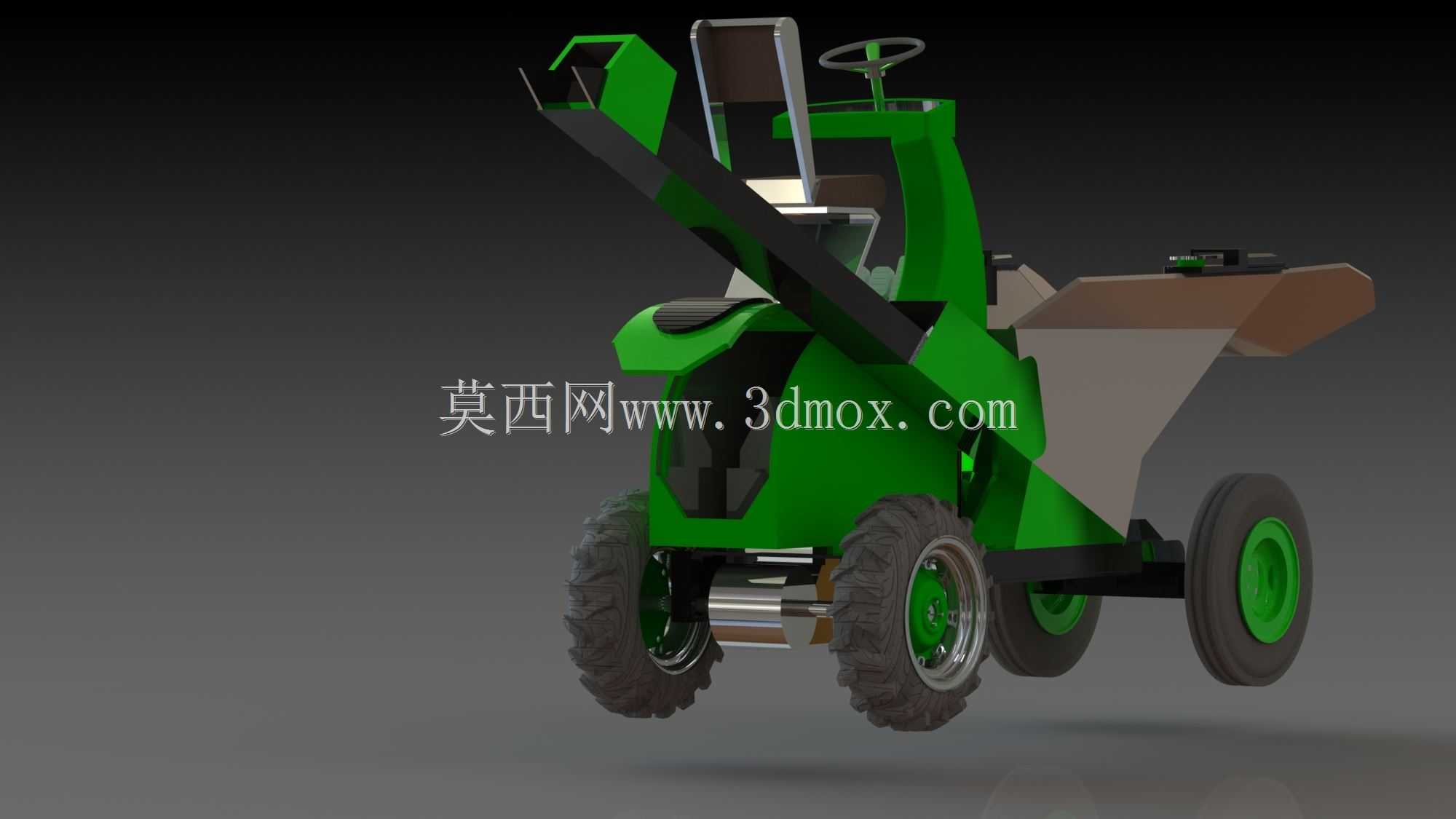

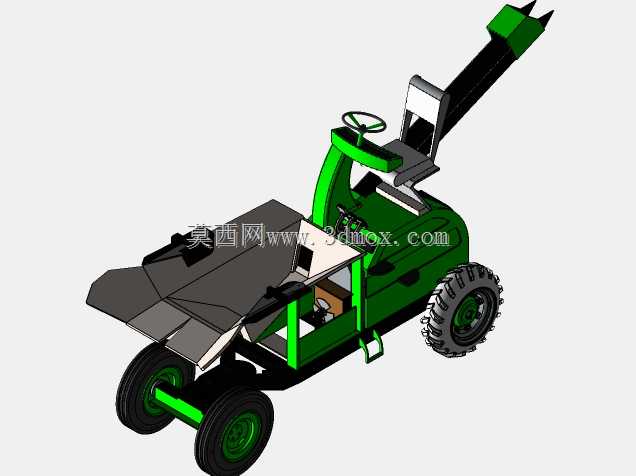

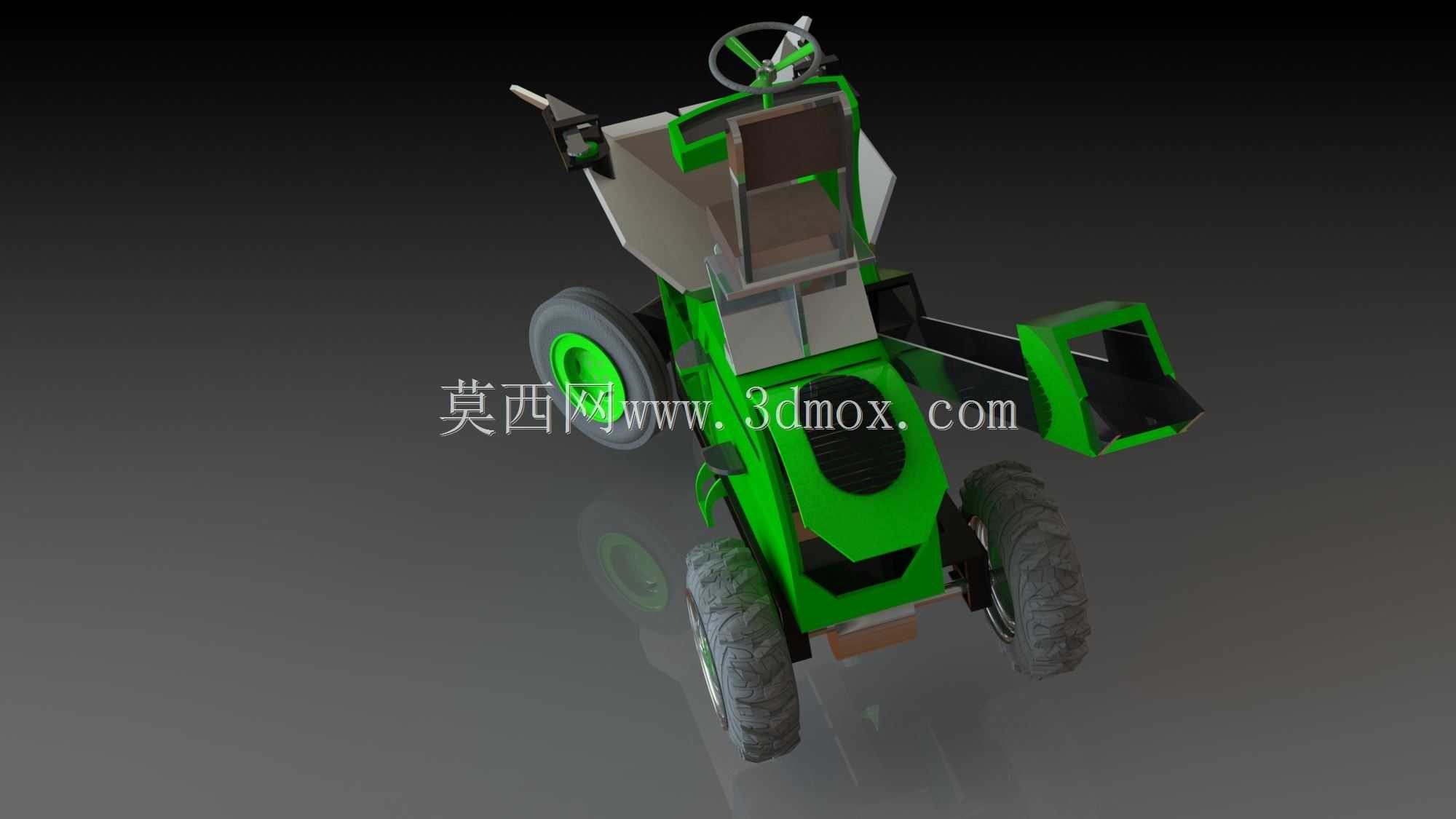

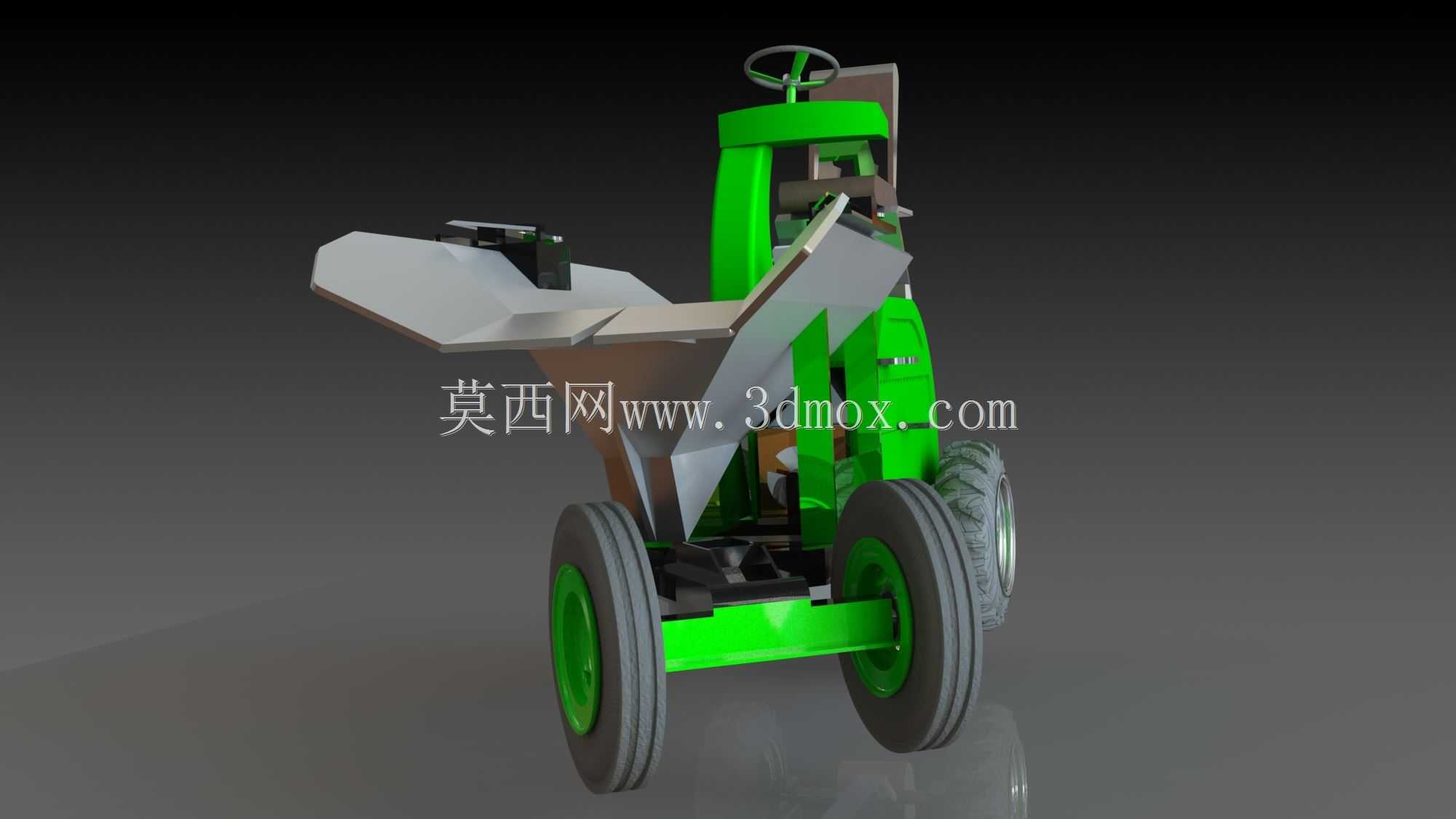

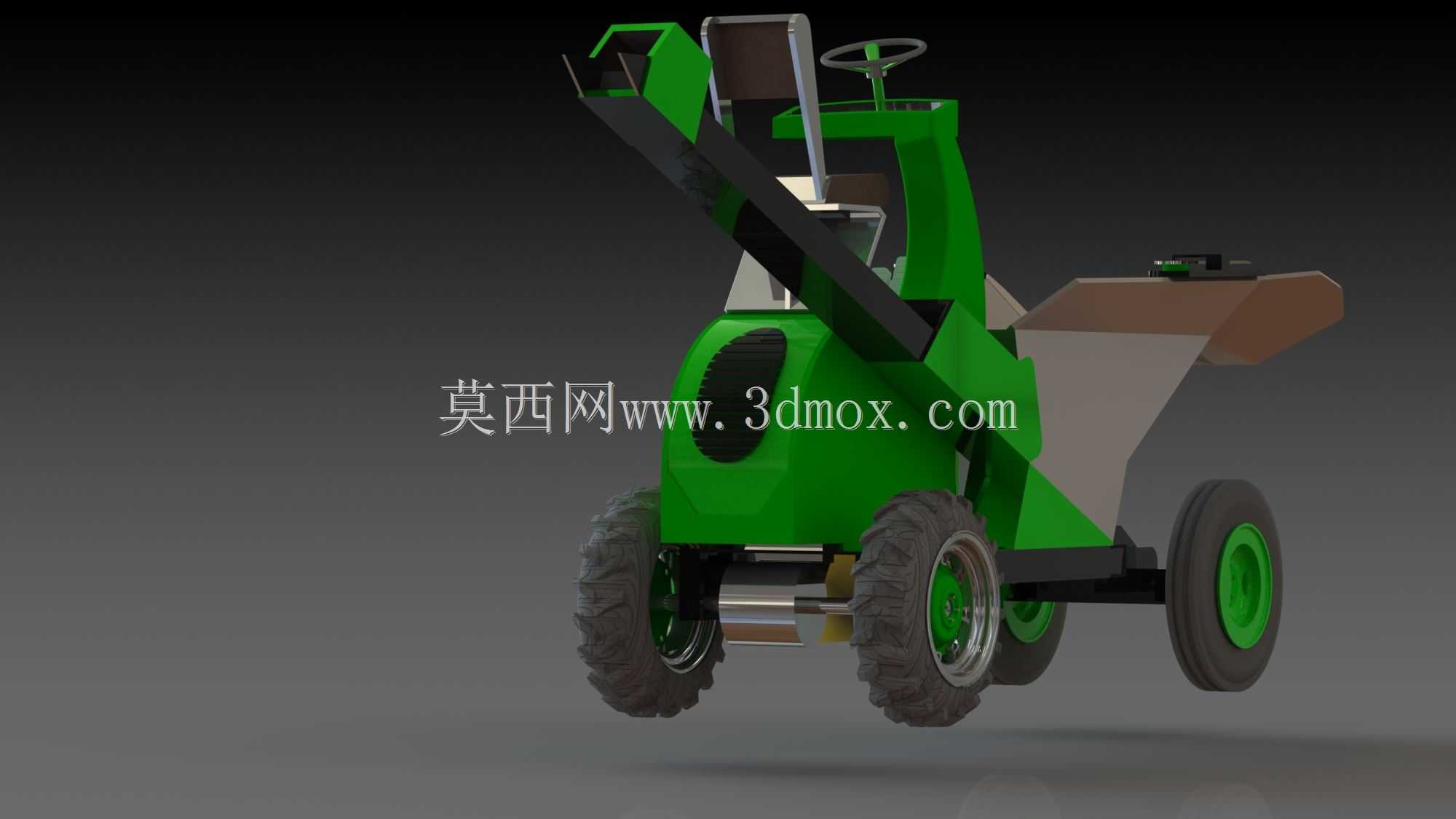

　　这款小型作业设备针对篱架栽培模式的葡萄园采收场景设计，适配行距1.8米至2.5米的标准化种植园区，解决传统人工采收效率低、大型采收设备无法进入窄行距园区的痛点。整机采用三轮行走布局，前单轮负责转向，后双轮提供驱动附着力，转弯半径控制在1.2米以内，可在葡萄藤架间灵活转向、掉头，不会剐蹭藤条与挂果枝蔓。设备前部设置倾斜式采收输送机构，作业时沿葡萄藤行方向行进，前端的柔性采摘结构可将果穗从枝蔓上剥离，通过带防滑挡条的倾斜输送带将采收的葡萄果穗输送至后部的集料斗内，集料斗采用倾斜式卸料设计，满载后可直接翻转将果穗转运至随行转运箱中，减少二次搬运的果粒破损率。驾驶位设置在设备中部偏上位置，操作人员采用站立式操控姿态，

　　视野可完全覆盖前部采摘机构与两侧藤架间隙，方便实时调整行进路线与采摘机构高度，避免漏采或损伤藤条。行走系统采用低速大扭矩传动配置，作业行进速度可在0.3m/s至1.2m/s区间无级调节，转场行进最高速度可达5km/h，满足园区内短距离转场需求，无需额外转运车辆。设备的动力单元布置在驾驶位下方的机架中部，优化整机前后配重比，爬坡能力可达15度，适配丘陵地带缓坡种植的葡萄园作业场景。采摘机构的高度调节范围为离地0.4米至1.2米，可匹配不同挂果高度的葡萄品种，调节结构采用手动丝杆锁紧方式，结构简单可靠，田间作业出现故障时可快速排查维修，无需复杂专用工具。集料斗的容积设计为0.3立方米，单次装载可容纳约200公斤葡萄果穗，

　　适配小面积园区单人作业的采收节奏，避免频繁卸料打断作业流程。整机机架采用矩形钢管焊接成型，外部覆盖件采用轻量化玻璃钢材质，降低整机自重的同时，避免金属部件磕碰造成果粒挤压破损，覆盖件的边角均做圆弧过渡处理，防止作业时勾挂葡萄藤条与绑蔓扎丝。车轮采用深花纹农业专用轮胎，胎面宽度15厘米，接地比压小于0.08MPa，在园区松软土质路面行走时不会出现严重陷车问题，也不会过度压实土壤影响葡萄根系生长。设备的操控系统集中布置在驾驶位前方的转向立柱上，包含油门控制、采摘机构启停、输送带调速、卸料控制等功能按键，布局符合人体工程学，操作人员长时间作业不易产生疲劳。考虑到葡萄园作业的高湿度、多藤蔓碎屑的工况，设备的所有传动转动部位均设置了防护挡板，

　　防止藤蔓、落叶卷入传动机构造成卡滞，电气线路全部采用防水接插件连接，可适应晨露、小雨天气下的作业需求，不会出现线路短路故障。这款设备的设计没有追求过高的自动化程度，核心是兼顾作业灵活性与可靠性，针对小规模种植户、精品葡萄园的采收需求做了结构优化，没有冗余的复杂功能，整体维护成本低，操作门槛低，普通农户经过简单培训即可上手操作，相比人工采收可提升4至6倍的作业效率，同时降低采收过程中的果穗破损率。
