布雷博对向多活塞制动卡钳三维数模

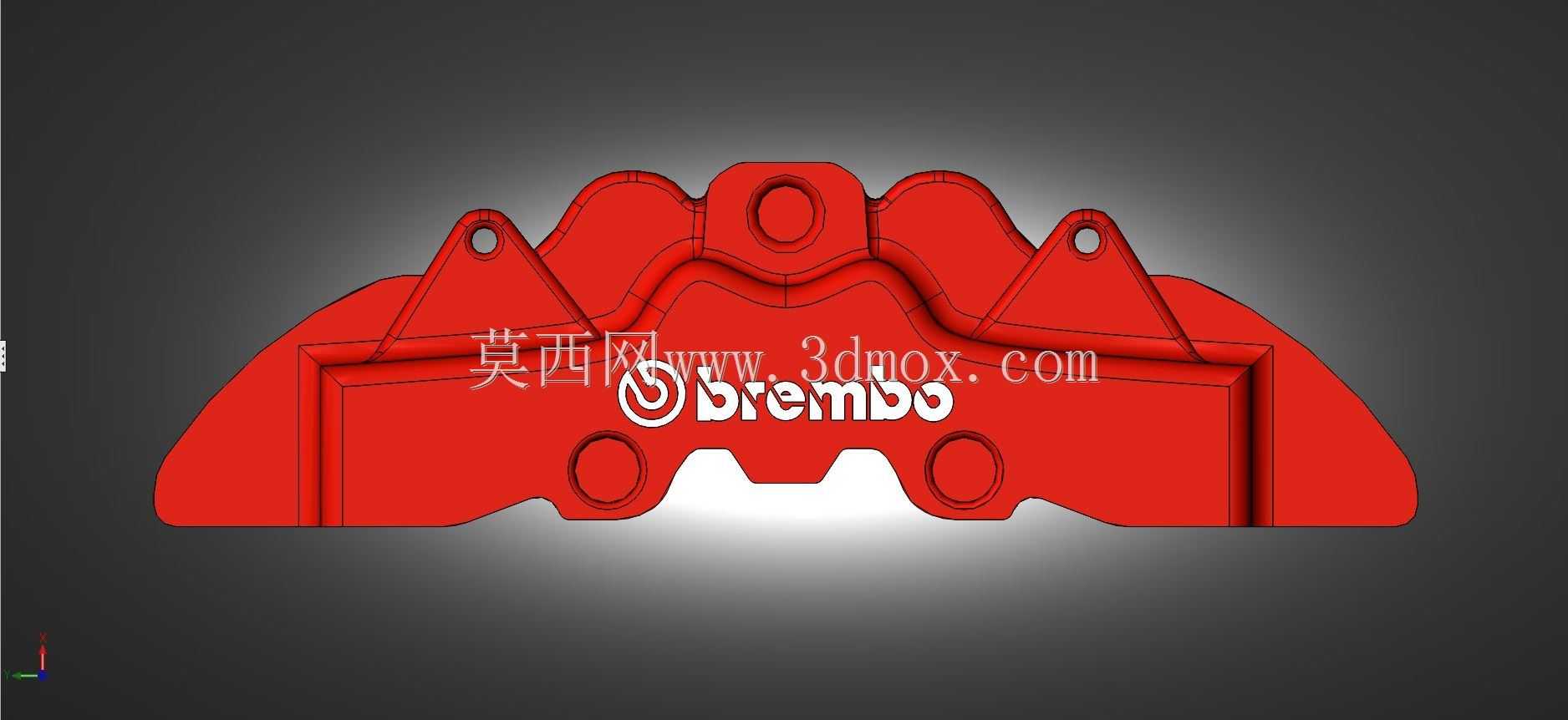

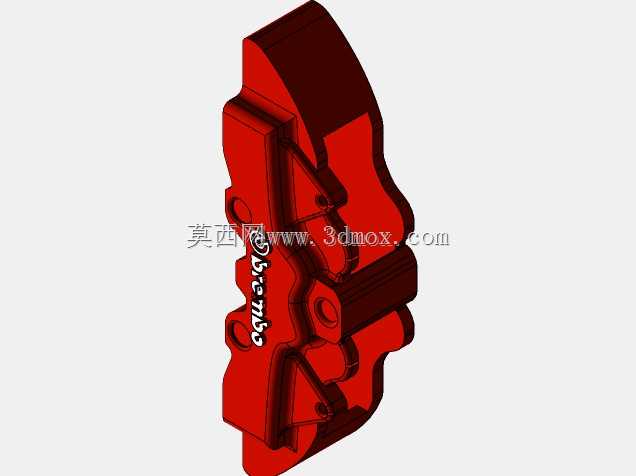

　　这套数模还原的是乘用车高性能改装领域常用的对置活塞制动卡钳壳体结构，对应实装场景覆盖街道运动升级、赛道日竞技用车的前轮制动回路，日常也常出现在性能车原厂高配制动系统的配套部件序列中。实际装车时，卡钳通过桥码固定在转向节的安装凸台上，横跨刹车盘两侧，制动液从壳体上方的进油口进入各活塞腔，推动两侧活塞同步压出，将刹车片均匀压靠在刹车盘摩擦面上，靠摩擦力抵消车轮转动动能，实现车辆减速或驻车锁止。从结构设计逻辑来看，这款卡钳采用对称式对置活塞布局，数模还原的壳体为一体式铸造后机加工的主体结构，外侧预留的两个带孔安装凸耳，是用于固定刹车片消音弹片与防尘挡板的安装位，避免行驶中泥沙飞溅进入活塞与缸筒的配合间隙，

　　也能抑制刹车片在非制动状态下的异常晃动异响。壳体中部的凸起造型一方面是为了避让刹车盘的通风筋结构，预留足够的跳动间隙，避免盘体高速转动时与卡钳壳体发生剐蹭；另一方面凸起的内部流道可以将制动液均匀分配到各个活塞腔，保证不同位置活塞的建压响应速度一致，避免制动时出现偏磨、制动力分配不均的问题。数模还原的壳体外形完全匹配实装的安装边界：整体横向宽度适配330-355mm直径的通风刹车盘，壳体厚度方向预留了刹车片磨损极限的退让空间，当刹车片磨损至2mm厚度时，活塞伸出量仍在设计允许的行程范围内，不会出现活塞脱缸的风险。安装凸耳的孔位间距严格对应市售通用改装桥码的安装尺寸，两个定位孔的同轴度公差控制在0.02mm以内，

　　保证装车后卡钳与刹车盘的端面跳动量符合设计要求，避免高速制动时出现方向盘抖动的问题。壳体表面的标识凸台不仅是品牌识别结构，同时也作为加强筋提升了壳体的整体刚度，在制动系统建压至16MPa的极限工况下，壳体的形变位移量可控制在0.1mm以内，不会因为壳体形变导致活塞偏磨、制动液泄漏的问题。从建模细节来看，数模完整还原了壳体上的所有工艺特征：活塞腔的止口台阶用于安装活塞防尘圈与密封圈，密封圈的矩形槽尺寸严格匹配制动系统的密封要求，依靠密封圈的弹性形变实现活塞的自动回位，解除制动时刹车片与刹车盘之间的间隙可稳定保持在0.1-0.2mm之间，既不会出现拖刹磨盘的问题，也能保证制动踏板的虚位在合理范围内。

　　壳体下方的两个圆形凹位是刹车片的支撑定位点，刹车片的凸耳卡入该位置后，可在活塞推动下沿轴向平稳移动，不会出现径向窜动。在实际工程应用中，这类卡钳的三维数模常被用于制动系统的匹配校核：设计人员可以将数模导入整车装配环境，检查卡钳与转向节、轮毂、减震器、轮圈辐条之间的静态间隙，确认转向打满、悬架上下跳动到极限位置时，不会出现运动干涉；也可以基于数模做有限元分析，模拟极限制动工况下的壳体应力分布，优化壁厚分布，在保证刚度满足要求的前提下尽可能降低卡钳的簧下质量，提升悬架的响应速度。不同于浮动式单活塞卡钳的结构，这种对置多活塞卡钳的两侧活塞同步施压，刹车片的受力更加均匀，长时间高强度制动时的热衰减表现更稳定，在连续重刹的工况下，制动力的波动幅度可以控制在5%以内，远优于普通浮动卡钳的表现。数模中还原的壳体边缘圆角过渡，也对应了实际铸造工艺的拔模要求，所有非加工面的拔模角度控制在1.5度，既方便铸造脱模，也能减少应力集中点，提升壳体的抗疲劳强度，在反复承受制动压力交变载荷的工况下，壳体的使用寿命可以满足整车十万公里以上的使用要求。
