碳铝轴适配内螺纹插入式箭尾连接结构

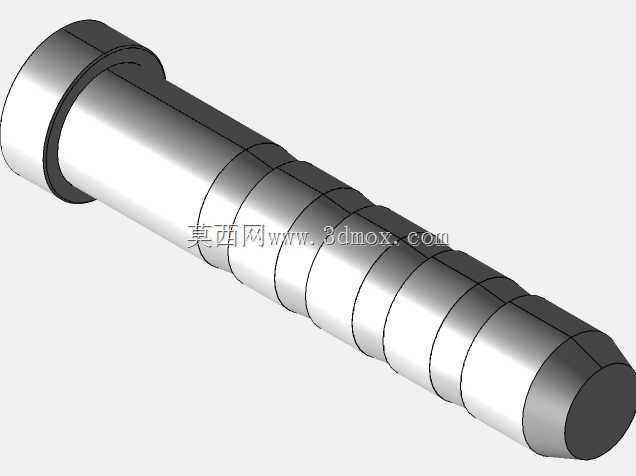

　　这款插入式箭连接构件主要适配碳素箭杆与铝合金箭杆的末端装配需求，在射箭器材的实际使用场景中，承担着箭杆与箭头之间的刚性连接、受力传递核心作用，区别于传统外套式箭座，插入式结构能更好地保证箭支整体同轴度，降低发射过程中因连接偏心带来的飞行轨迹偏移问题。从结构设计逻辑来看，构件整体采用薄壁中空套筒构型，外圆面做了多道环向防滑槽与轴向定位切边，插入箭杆内腔后，配合专用粘接剂填充接触面间隙，轴向切边结构可以避免构件在箭杆内发生周向转动，环向槽则能增大粘接接触面积，提升粘接层的抗剪切能力，避免箭支高速发射时连接部位出现松脱、断裂故障。构件内部加工有连续标准内螺纹，可适配市面上绝大多数通用规格的拧入式箭头，不需要针对不同箭头做额外的结构修改，

　　使用者可根据不同的射箭场景，快速更换练习箭头、狩猎箭头、靶箭头等不同功能的端头部件，螺纹段的长度经过反复校核，既保证足够的螺纹啮合圈数承受发射瞬间的轴向冲击力，又不会因为螺纹过长导致构件整体重量超标，影响箭支的重心配比。从安装边界来看，构件的插入段外径与对应规格的碳杆、铝杆内径采用小间隙配合设计，单边粘接间隙控制在0.1-0.15mm区间，既保证粘接剂有足够的附着厚度缓冲应力，又不会因为间隙过大导致装配后出现同轴度偏差，构件外露段的外圆与插入段外圆采用一次装夹加工成型，同轴度公差控制在0.02mm以内，能有效降低箭支旋转飞行时的动不平衡量。在实际使用过程中，这类插入式连接结构相比传统的外包式箭尾座，风阻表现更优，

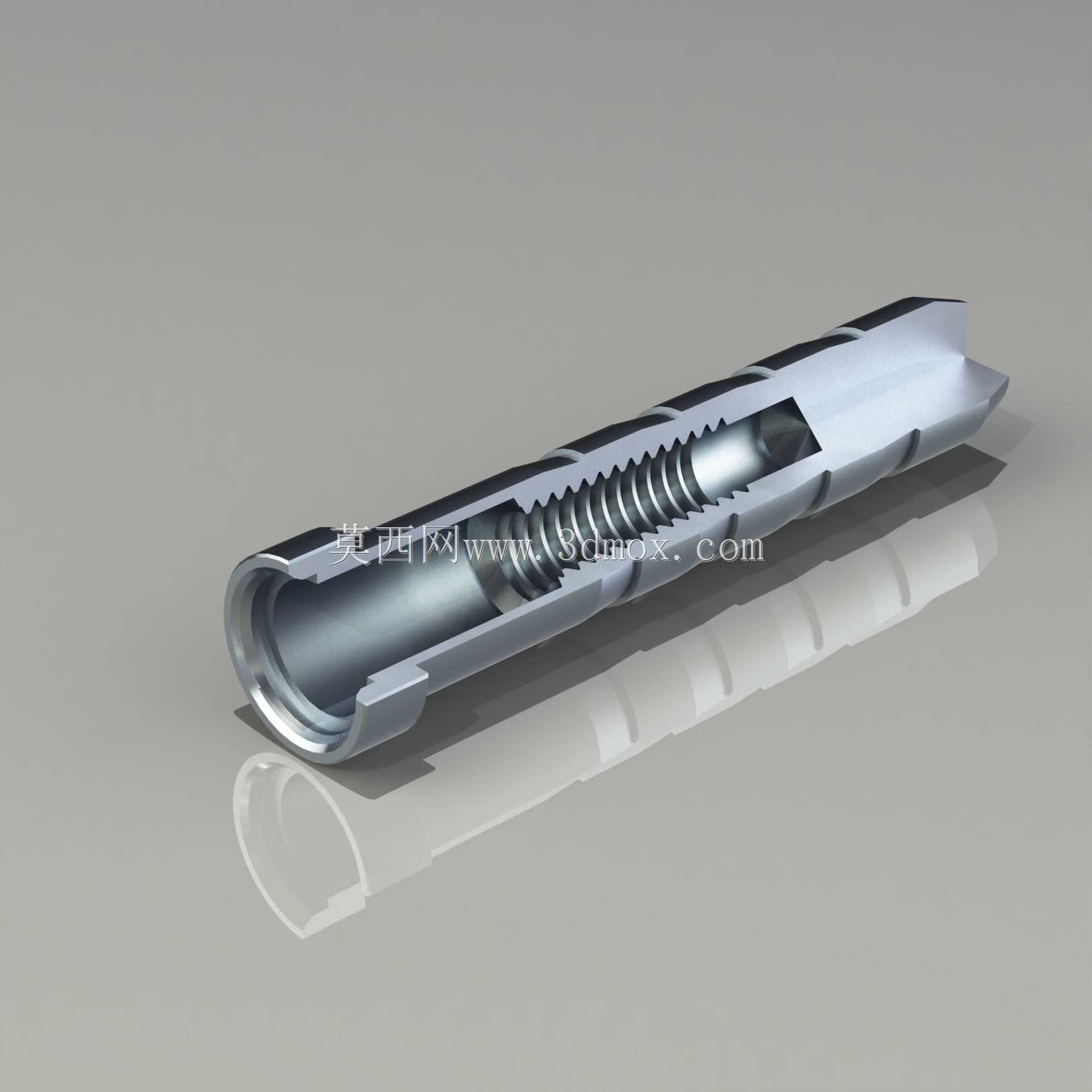

　　外露段与箭杆外圆可以做到平滑过渡，不会在连接位置形成突兀的台阶扰动气流，对于追求射击精度的竞技射箭场景而言，这种细节的气动优化能有效缩小远距离射击的散布范围。结构强度设计上，构件整体采用高强度铝合金一体加工成型，壁厚经过受力仿真优化，在螺纹牙底、插入段与外露段衔接的应力集中位置做了圆角过渡处理，能承受弓片释放瞬间的数倍重力加速度冲击，不会出现连接部位断裂、螺纹滑牙等失效问题。从建模细节来看，模型还原了内部螺纹的完整牙型、外表面的防滑槽结构、端部的定位切口，所有配合面的尺寸公差都按照实际加工要求做了预留，结构设计人员可以直接参考该模型调整适配不同内径的箭杆规格，也可以基于该结构优化不同壁厚、不同材质的衍生版本，

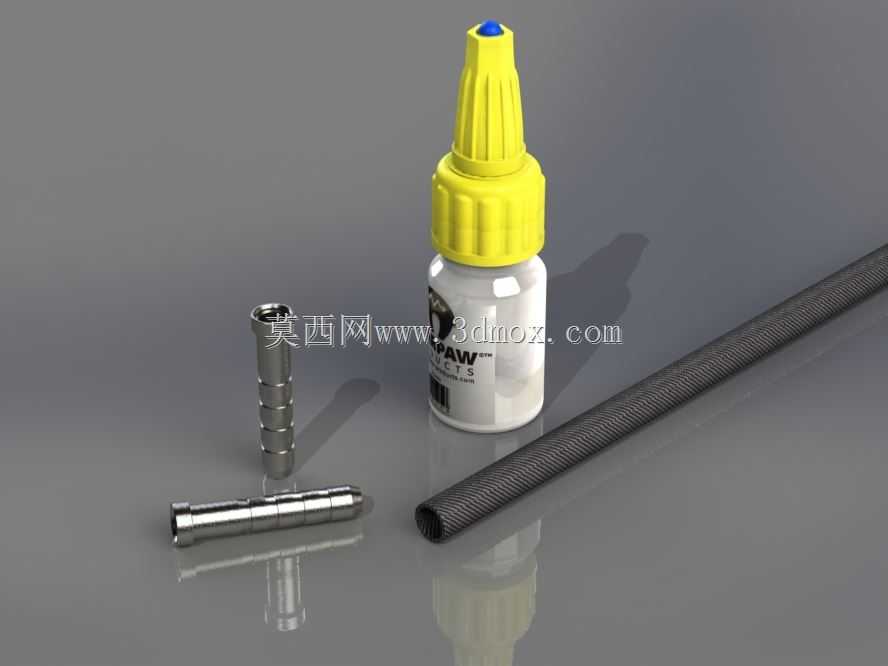

　　比如针对高磅数复合弓使用的加厚壁版本，针对儿童射箭场景的轻量化塑料版本，核心的连接逻辑、受力传递路径都可以沿用这套成熟结构。在器材装配环节，操作人员只需要将箭杆端面切割平整，在构件插入段均匀涂抹专用环氧粘接剂，匀速旋入箭杆内腔至定位台阶位置，擦除溢出的粘接剂待固化完成后，即可直接拧入对应规格的箭头使用，不需要额外做端面找平、铰孔等复杂工序，装配门槛低，适合批量生产也适合个人爱好者自行组装调试。
