Dremel电磨配套箭杆切割定位工装

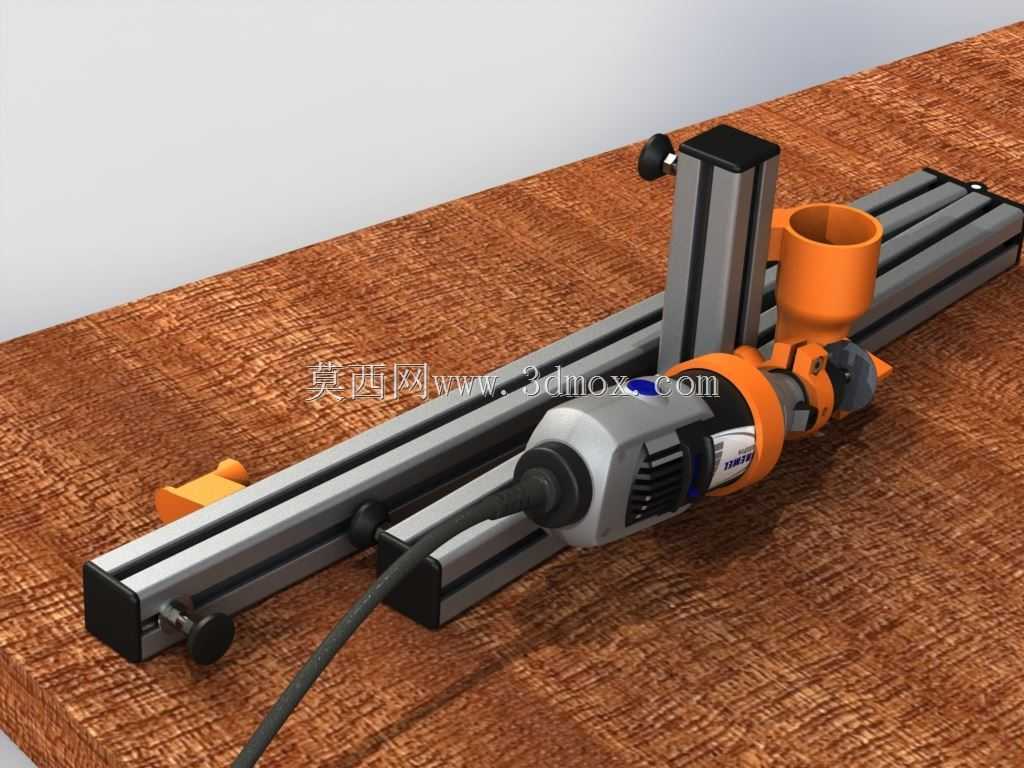

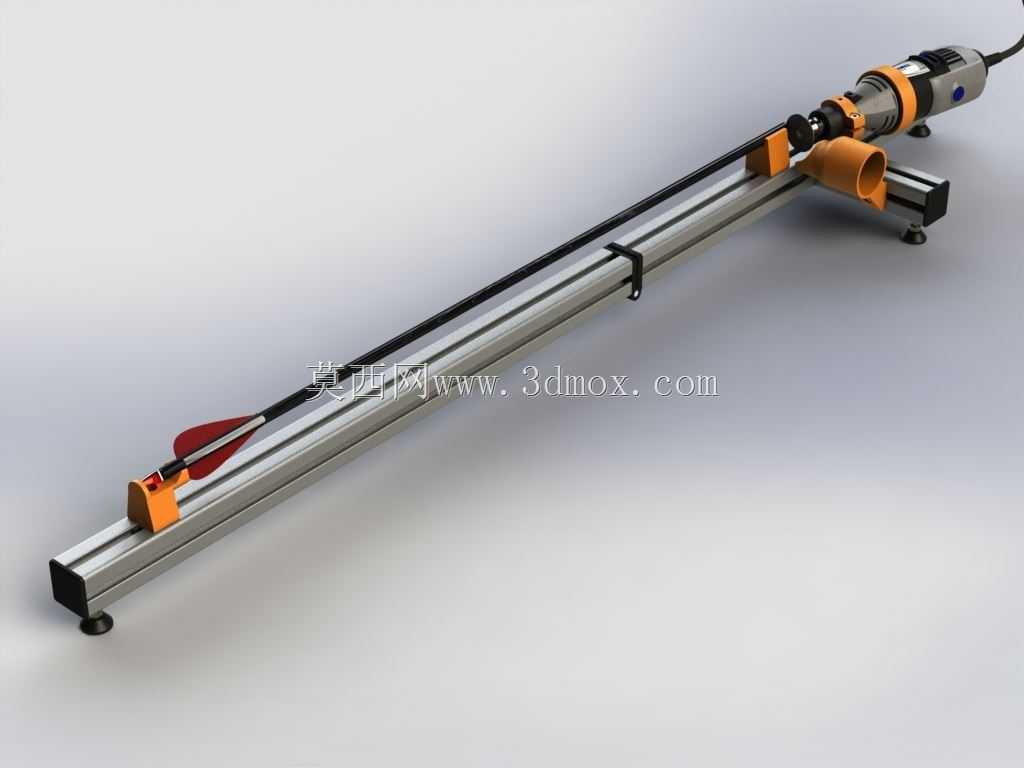

　　这套箭杆裁切定位工装，是面向射箭器材维护、箭支定制加工场景开发的桌面级辅助加工装置，核心作用是配合手持直柄电磨完成碳纤维箭杆、玻纤箭杆的定长切断作业，解决手工持握切割箭杆时切口偏斜、长度公差失控、切割粉尘四散的常见问题。整套装置的支撑基体采用标准工业铝型材搭建，型材槽道作为直线导向基准，既可以快速调整各功能部件的相对位置，也能保证箭杆进给方向与切割片平面的垂直度，不需要额外加工整体式金属基座，单件制作门槛低，普通桌面3D打印设备即可完成所有非标连接件的制作。

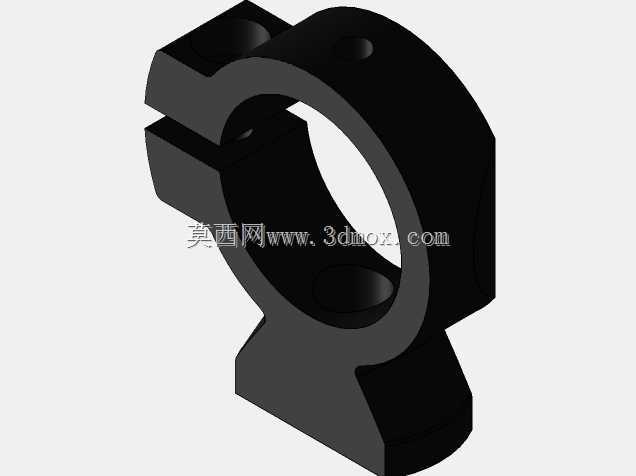

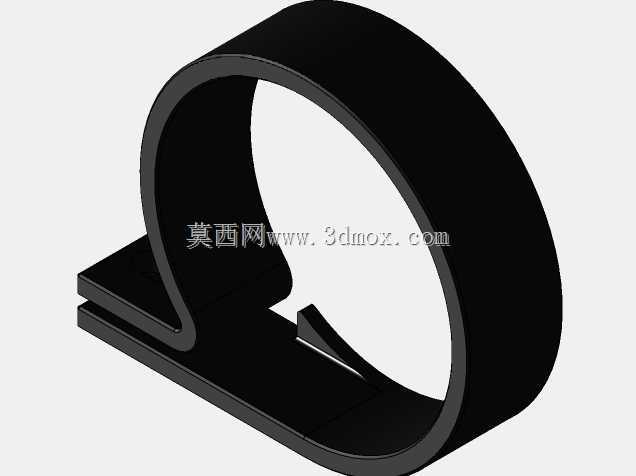

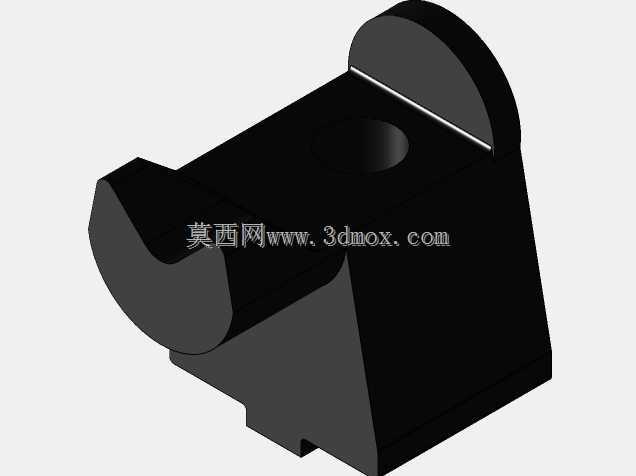

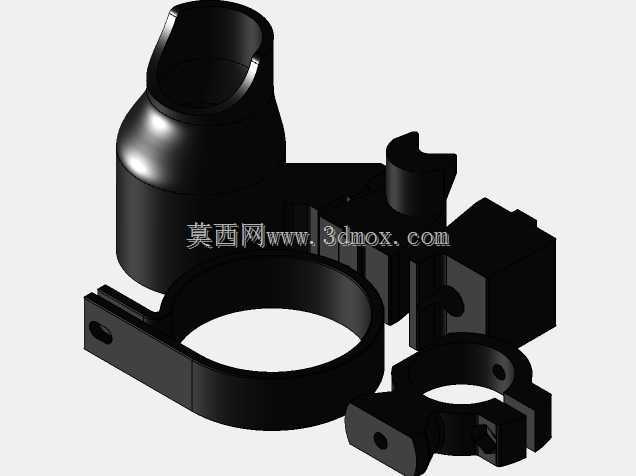

　　从实际使用逻辑来看，箭杆属于细长薄壁杆件，径向刚性差，装夹时如果采用刚性硬夹持很容易出现管壁压溃、内层碳纤维分层的缺陷，因此这套工装的箭杆定位座采用开口式V型槽结构，3D打印件的接触位置预留了软质衬垫安装槽，既可以限制箭杆径向跳动，又不会过度挤压薄壁管身。电磨的固定抱箍按照主流Dremel类直柄电磨的机身外径设计，抱箍分为上下两瓣，通过手拧螺钉锁紧，电磨输出端安装薄型树脂切割片，切割片的平面与铝型材导向轴线保持垂直，切割位置下方预留了落屑间隙，避免切割片切到支撑台面。

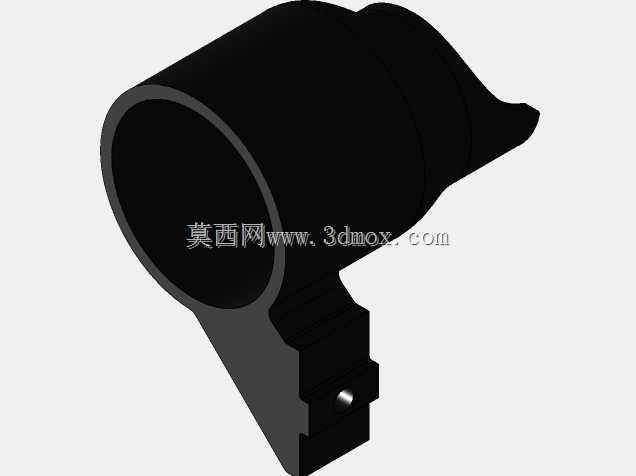

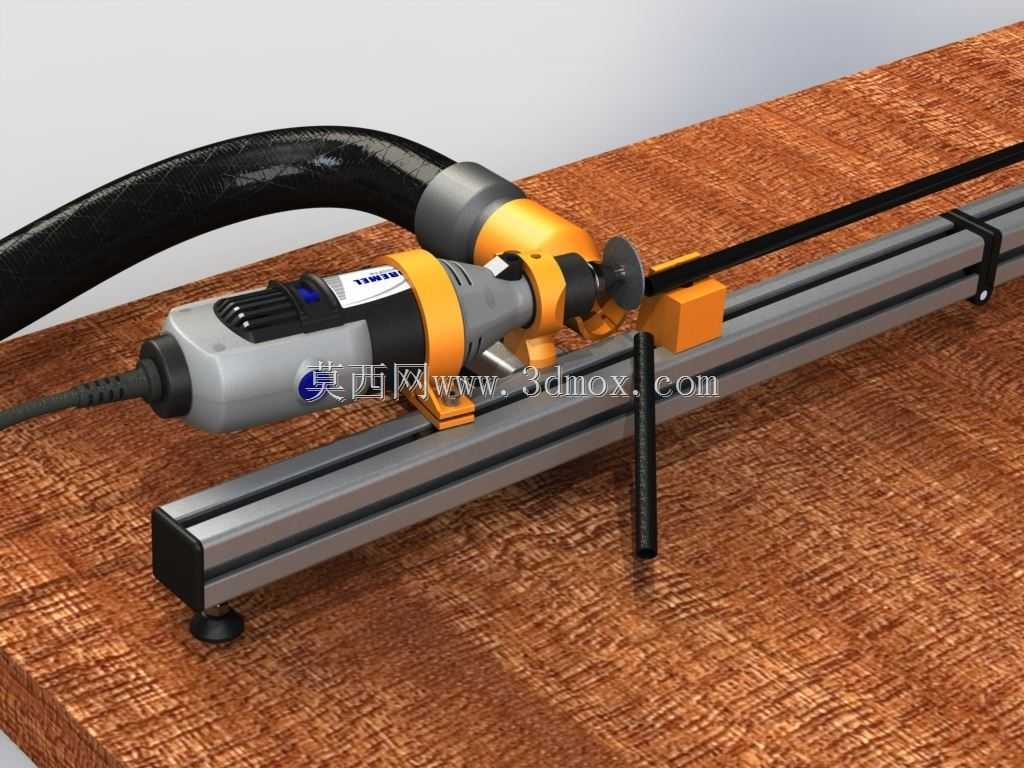

　　工装在切割工位旁设置了可滑移的定位挡块，挡块通过T型螺栓锁紧在铝型材槽内，加工前只需将箭杆一端抵靠挡块，即可批量裁切出长度一致的箭杆，长度调整范围覆盖常规狩猎箭、竞技射箭所用的600mm至900mm箭杆规格，挡块锁紧后重复定位精度可以控制在0.2mm以内，完全满足箭支长度一致性的装配要求。考虑到碳纤维切割产生的微细粉尘对呼吸道危害较大，电磨抱箍侧方集成了吸尘接口，接口通径匹配常见家用真空吸尘器的34mm标准软管接头，吸尘口正对切割片切削区域，切割过程中产生的碳尘可以随气流直接被吸走，不需要额外搭建外置除尘罩。

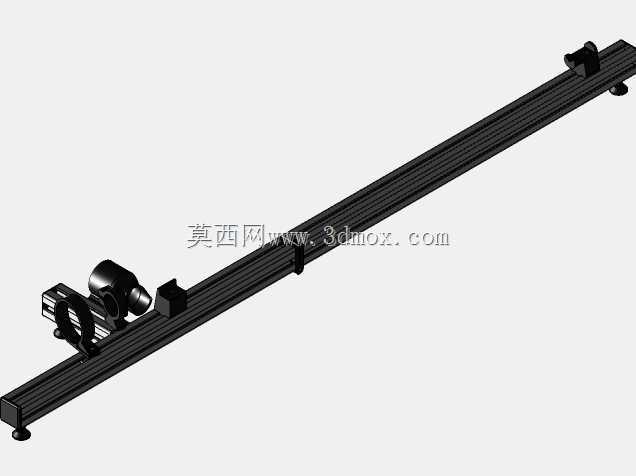

　　整套工装的底部支撑脚采用可调式橡胶脚垫，四个脚垫分别布置在铝型材框架的两端下方，可以放置在木工工作台、金属钳工台的任意平整表面，通过调整脚垫高度保证导向型材处于水平状态，避免细长箭杆因台面倾斜出现轴向窜动。电磨的操作开关位置完全外露，抱箍不会遮挡机身散热孔，长时间连续切割时电磨的风道可以正常进风冷却，不会因为包裹机身导致电机过热。导向型材上还预留了可选的辅助支撑座安装位，针对长度超过1米的超长箭杆，可以在中段增加一个V型支撑，避免箭杆悬伸段因自重弯曲，保证切割时箭杆轴线与切割片始终保持正交。

　　结构设计上所有非标功能件都采用无支撑3D打印取向，抱箍的锁紧孔、定位座的V型槽面都不需要二次机加工，打印完成后去除毛刺即可装配，铝型材之间采用内置角件连接，整体框架刚性足以抵抗切割片进给时的侧向反力，切割过程中不会出现框架晃动。切割片外侧预留了安全间隙，操作人员手持箭杆进给时手指不会误触高速旋转的切片，工位旁的黑色竖向挡杆可以作为进给限位，控制每次切割的进刀量，避免切割片卡滞在箭杆管壁内。这套工装既可以满足个人射箭爱好者自行裁切、修整箭杆的需求，也可以用于小型箭支定制工坊的小批量箭杆定长切断工序，替代传统的手工锯切+砂纸打磨端口的繁琐流程，切割后的箭杆端面垂直度高，后续安装箭头、箭尾时不需要反复修磨端面。
