复合弓调试压弓拉板一体装置

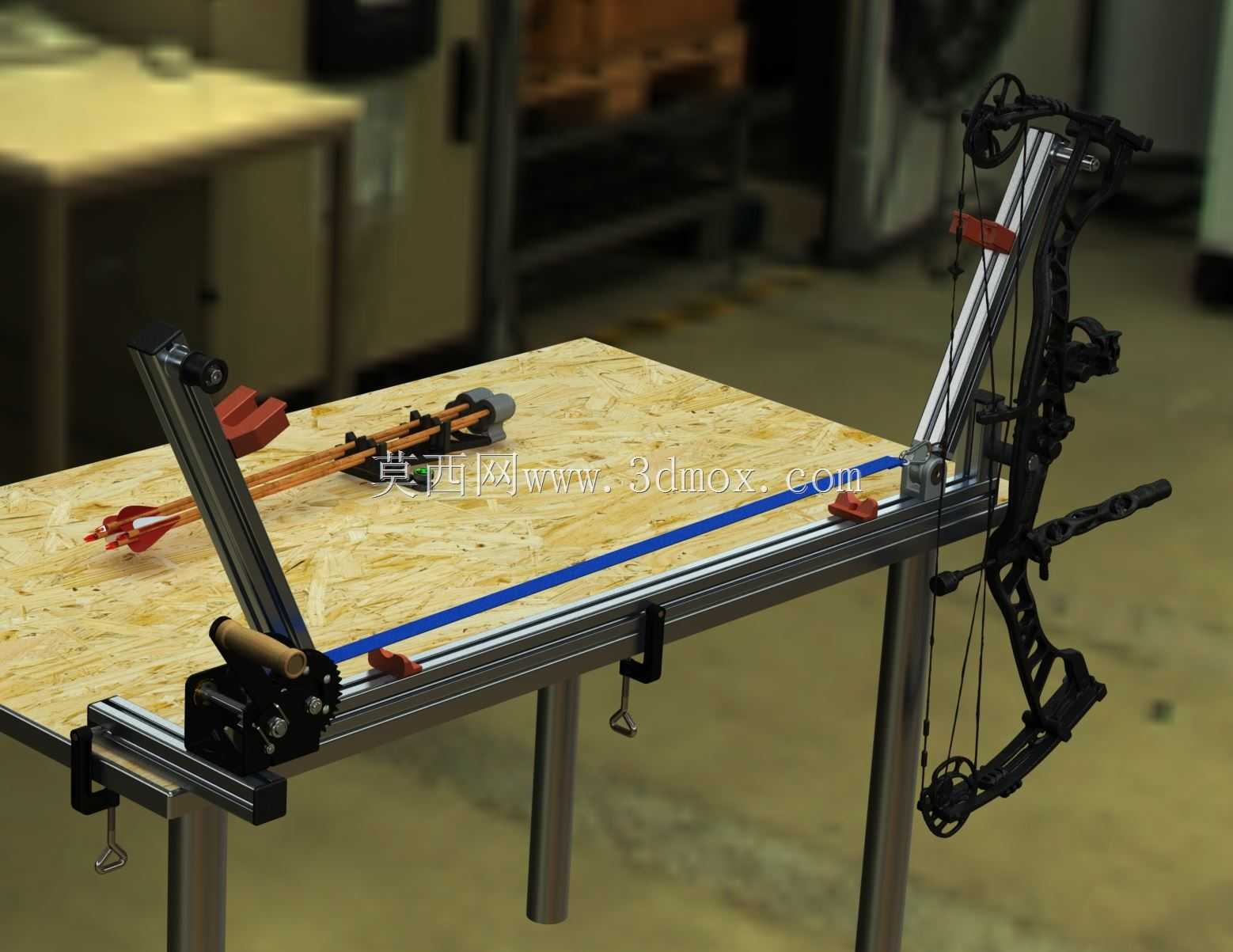

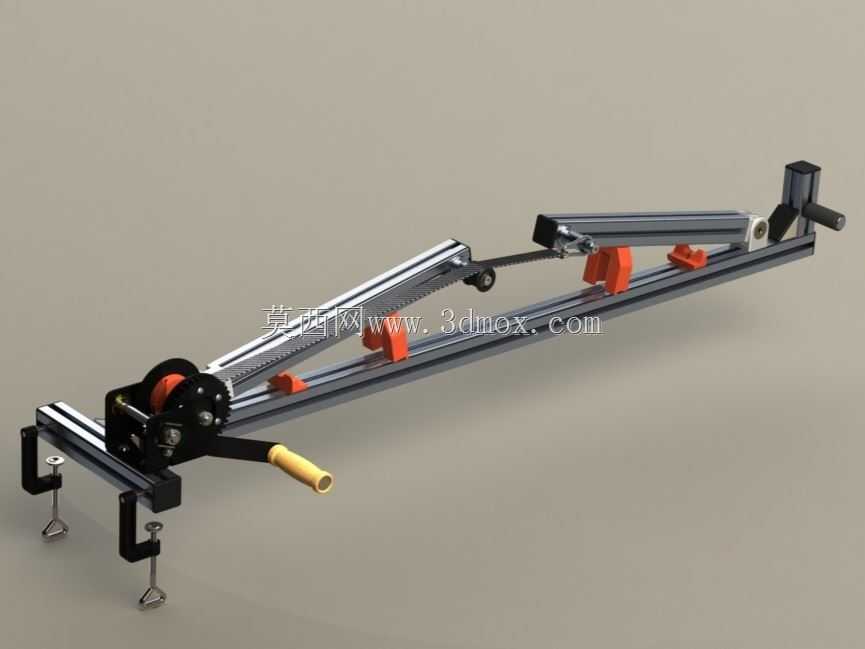

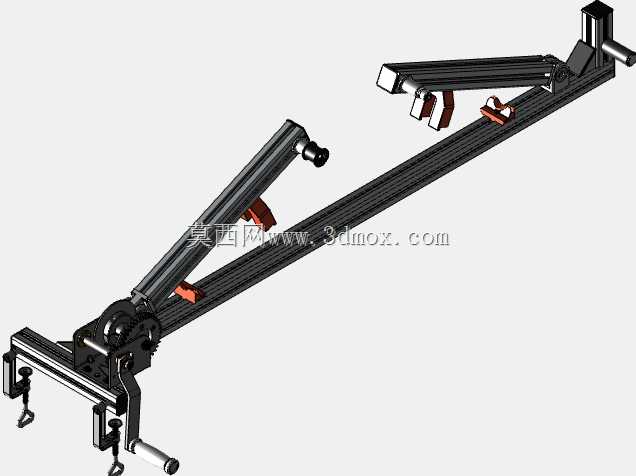

　　这套复合弓调试维护用的压弓拉板一体装置，核心服务于射箭运动器材的日常调校与拆装作业场景，不管是个人弓友的居家维护，还是射箭场馆的器材检修工位，都能适配常规复合弓的弦缆更换、弓片调试、磅数校准等操作需求。从结构布局来看，整套装置以线性导轨作为承载基准，导轨采用标准工业铝型材拼接而成，型材槽宽适配通用T型螺栓，可根据不同轴距的复合弓调整夹持组件的固定位置，适配轴距范围覆盖28英寸到36英寸的主流狩猎、竞技复合弓型号，安装时通过底部四个可调式支撑脚固定在工作台面，支撑脚带有橡胶防滑垫，单脚调节行程25mm，可适应不平整的工作台面，保证作业过程中装置无晃动偏移。

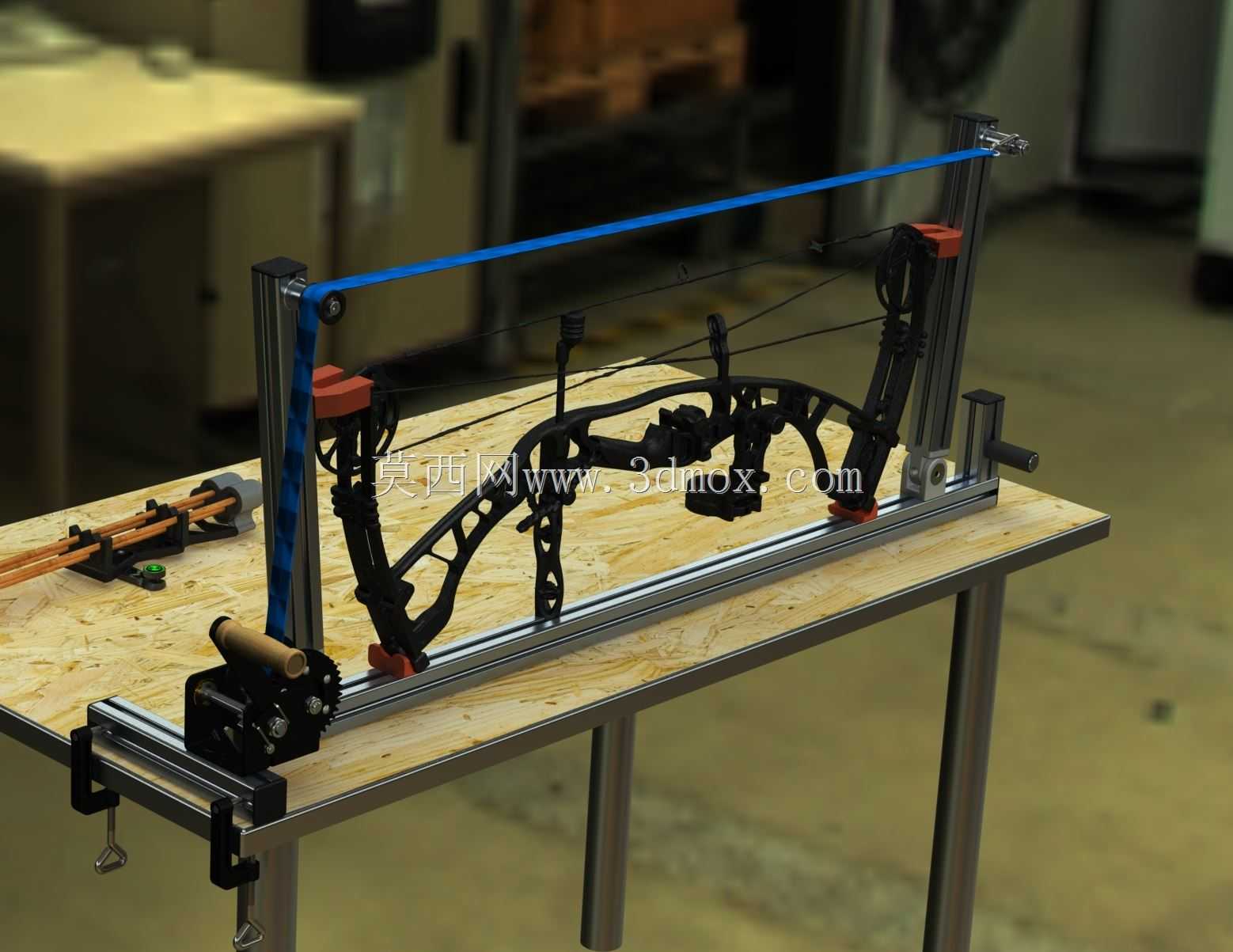

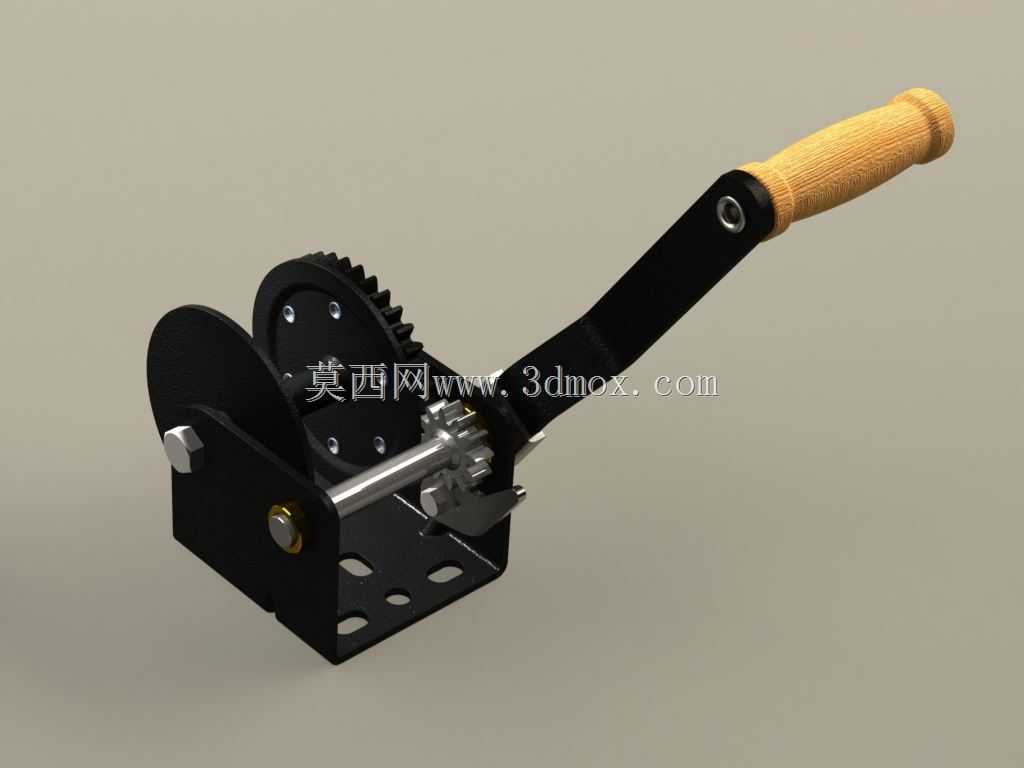

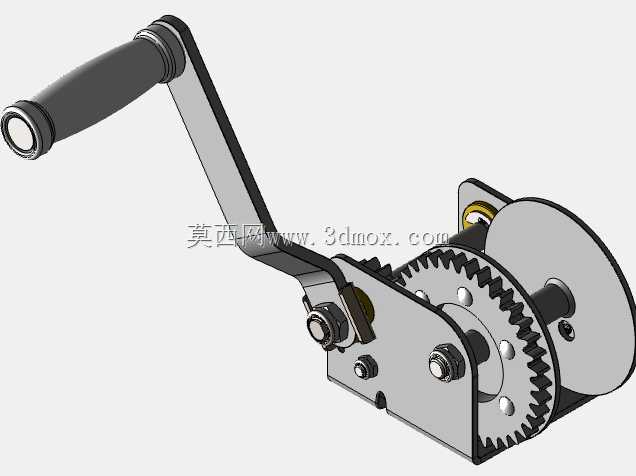

　　装置的动力输入侧采用手摇绞盘结构，绞盘自带棘轮锁止机构，摇动手柄时可通过棘轮实现单向锁止，避免作业过程中弓片回弹造成安全隐患，绞盘的输出端连接钢缆牵引座，牵引座沿导轨滑动时可平稳拉动弓片两端，实现弓片的均匀压缩，相比传统的单臂压弓器，这种双侧导轨同步牵引的结构能避免弓片受力不均造成的扭片损伤，压合行程最大可达120mm，可满足绝大多数复合弓弦缆松弛更换所需的压合量。装置上的橙色定位块为快拆式尼龙限位块，通过T型螺母固定在导轨槽内，可根据弓把的宽度快速调整定位位置，作业时将弓把抵靠在限位块上即可完成定位，无需反复测量对齐，能大幅提升调试效率。

　　牵引端的连接头采用快拆销结构，可根据不同弓片的挂点形式更换适配的挂钩，不管是分体式弓片还是一体式弓片都能可靠挂接，避免压合过程中滑脱。作为拉板使用时，可将绞盘牵引端连接拉力检测组件，沿导轨方向匀速拉动弓弦，模拟实际开弓过程，可检测弓片的同步性、轮组的偏转量以及拉感曲线的平顺度，导轨侧面预留有刻度标识，可直接读取不同拉距下的对应的拉力数值，无需额外搭配拉距尺。整套装置的结构设计充分考虑了模块化拆装需求，所有非承载连接件均采用标准件，导轨段可通过拼接延长以适配更长轴距的特殊弓型，手摇绞盘为标准工业件，后期维护更换无需单独定制配件。

　　从受力结构来看，导轨作为主要承载部件，截面惯性矩经过核算，在最大压合拉力150磅的工况下，导轨中部最大扰度不超过0.2mm，不会因为形变影响压合精度，所有与弓身接触的部位均采用尼龙或者橡胶包覆，避免压合过程中刮伤弓身的漆面或者碳纤维表层。在实际使用场景中，这套装置可替代传统的立式压弓器和简易拉板，将两种功能集成在同一台设备上，减少工位的工具占用，不管是日常更换弓弦、调整窥孔位置，还是检修轮组轴承、调整止弦器位置，都能通过这套装置完成弓身的可靠固定与受力加载，作业过程中操作人员可双手脱离弓身进行调整，相比手持压弓的作业方式安全性更高，也能避免人工扶持造成的受力偏移。装置的摇把采用防滑橡胶套，操作时握持手感舒适，棘轮机构的解锁拨片设置在绞盘侧方，压合作业完成后可缓慢释放张力，避免突然卸力造成弓片冲击。底部的固定夹可适配厚度10mm到50mm的工作台边缘，无需打孔安装，可快速装夹转移，适合外出赛事的现场器材维护使用。
