螺杆泵双啮合蜗杆传动结构设计

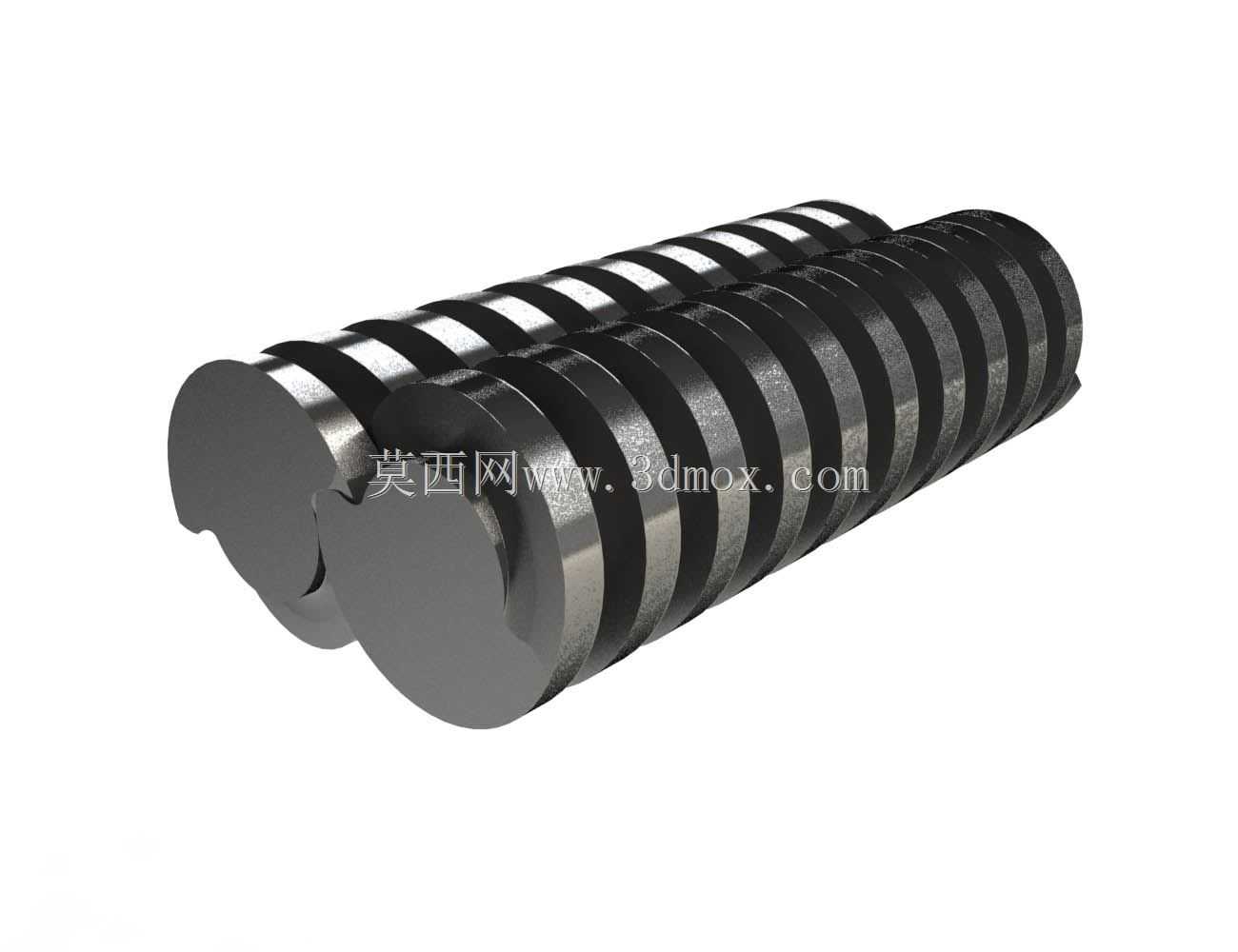

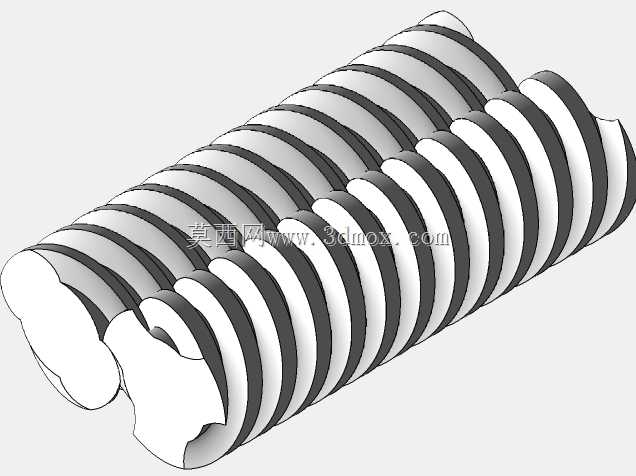

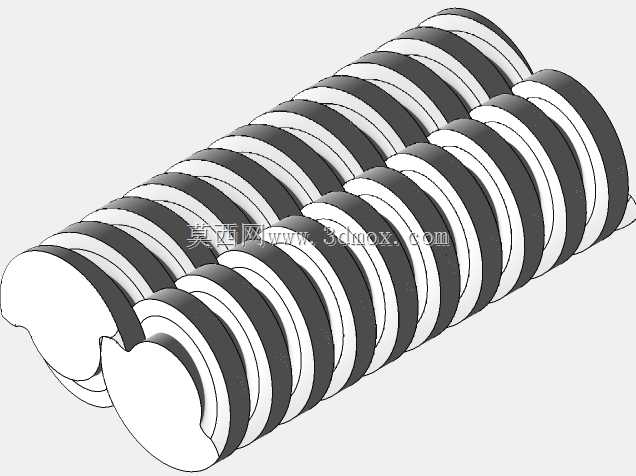

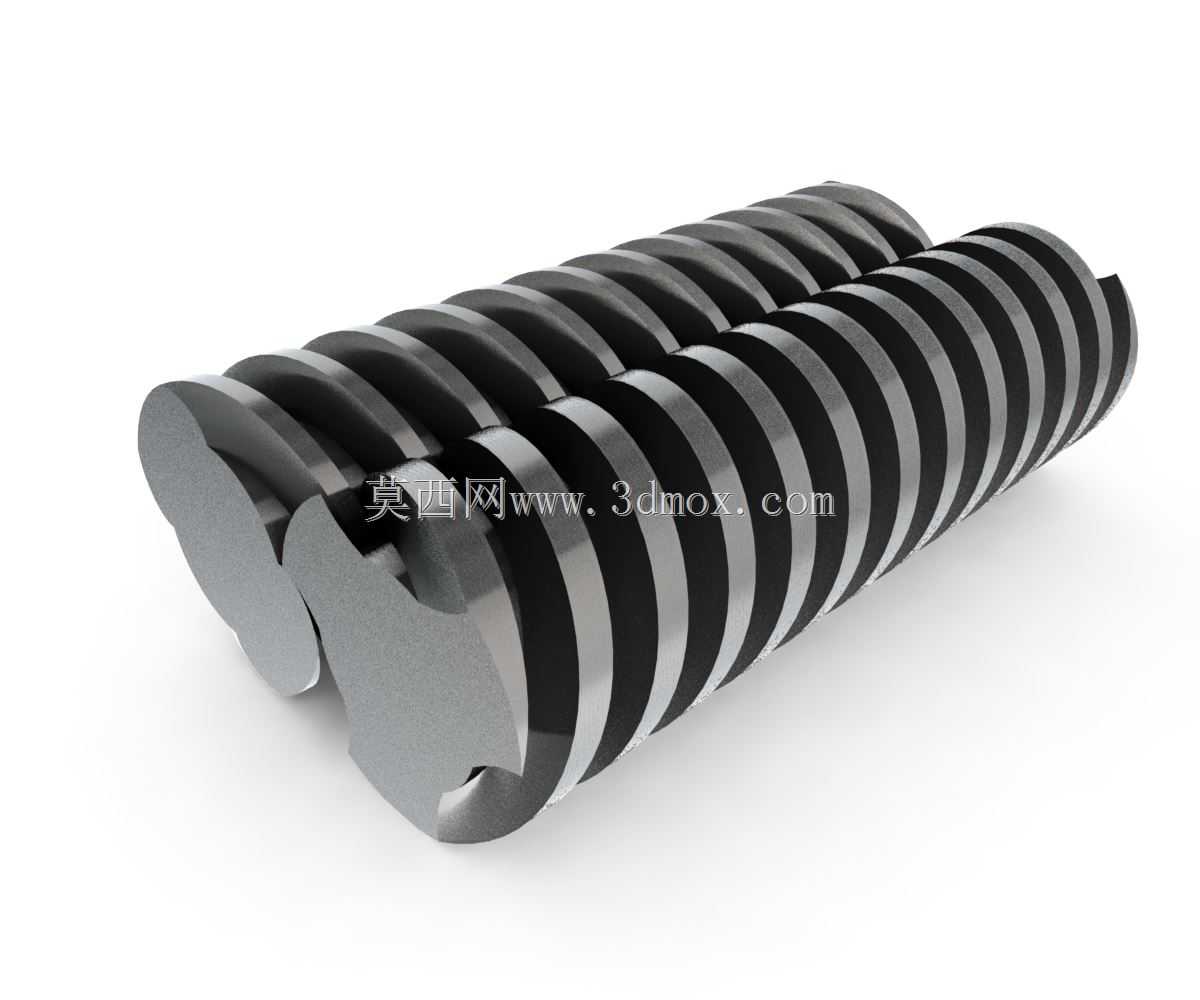

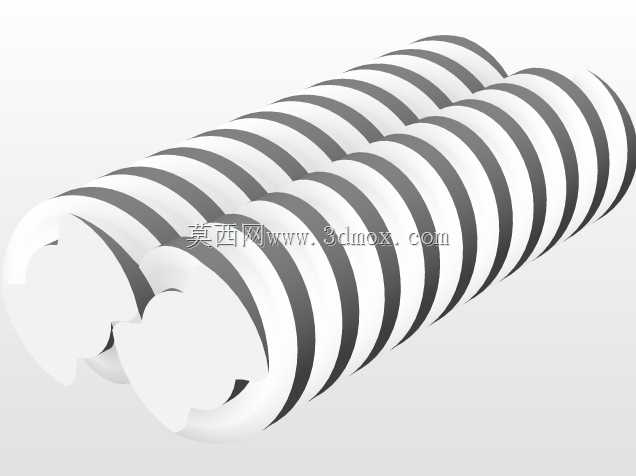

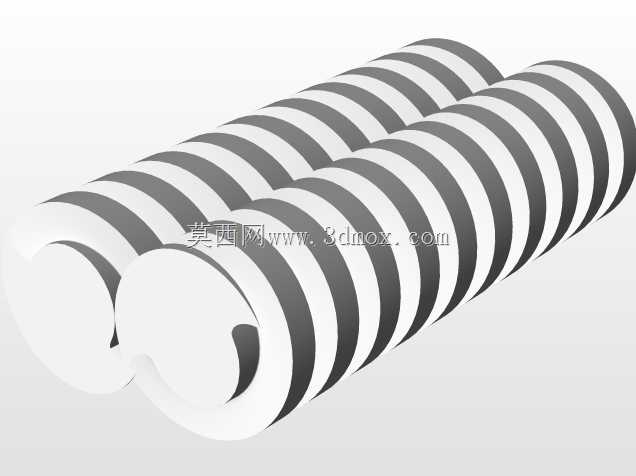

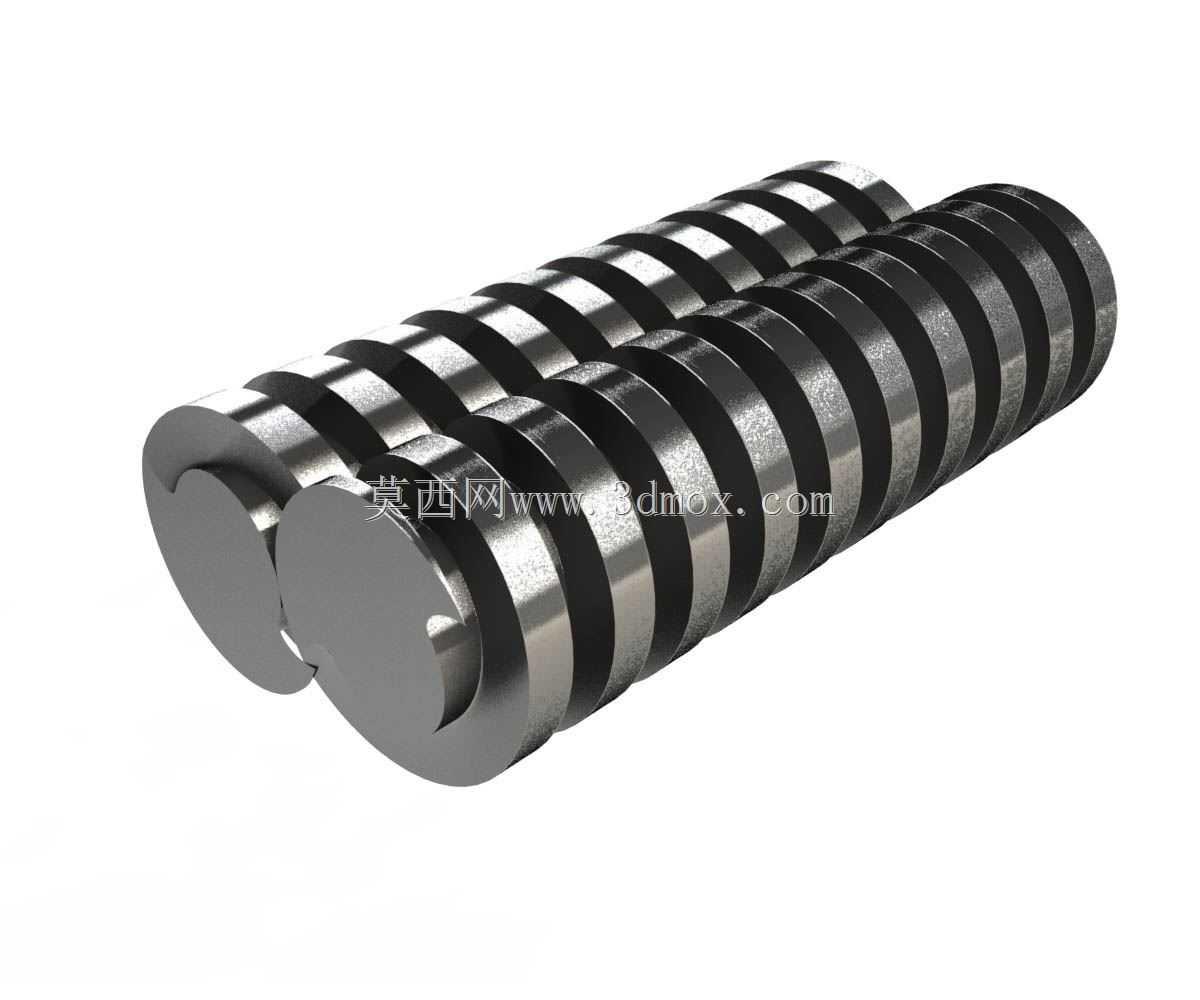

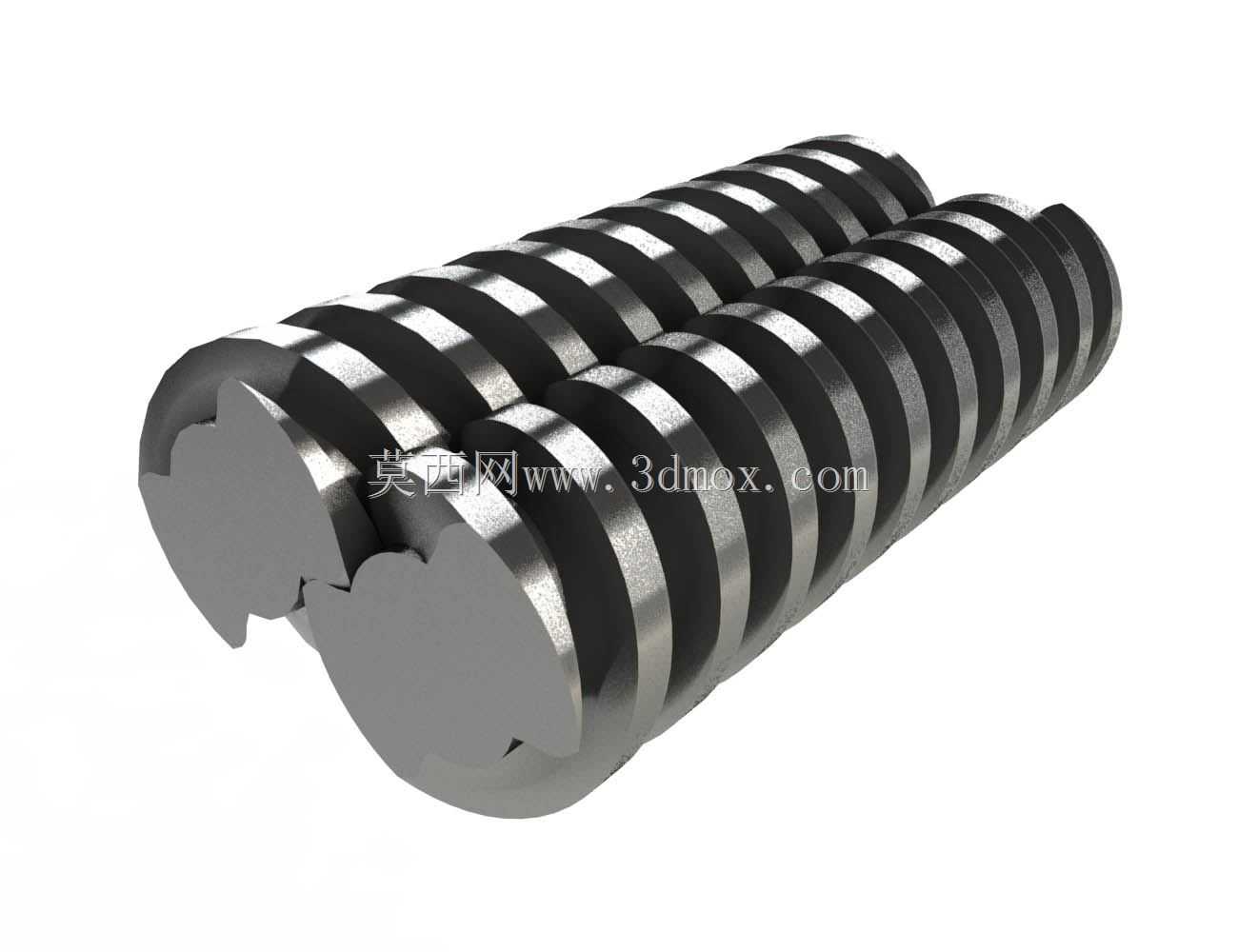

　　在容积式泵的核心传动链路里，这类双螺杆啮合的蜗杆结构是决定泵体输送稳定性的核心零件，和普通蜗轮蜗杆副的交错轴传动逻辑不同，它采用平行轴双螺杆共轭啮合的设计思路，两个螺杆的螺旋齿面互为共轭型面，运转过程中齿面之间保持均匀的微小间隙，既不会出现刚性接触磨损，又能和泵体内壁配合形成连续的封闭容腔，随着螺杆的同步回转，容腔会沿着轴向从吸入端平稳推移到排出端，实现介质的无脉动输送。这类结构最常应用在高粘度介质输送场景，比如食品行业的糖浆、巧克力浆料输送，石化行业的重油、聚合物熔体输送，还有污水处理环节的污泥、含杂质废液输送，相比单螺杆泵，双螺杆结构的输送效率更高，对介质内的微小固体颗粒容忍度更强，

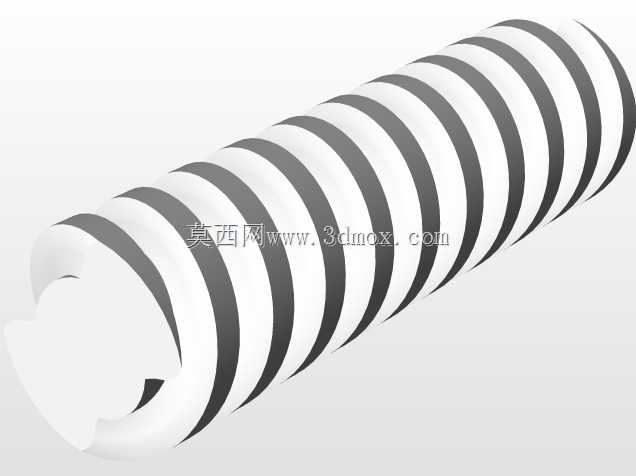

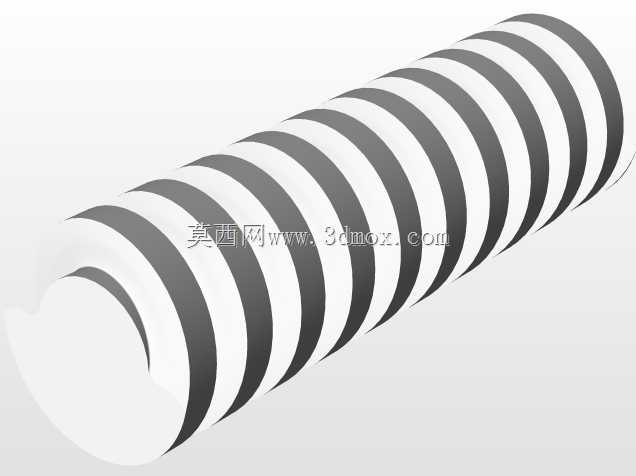

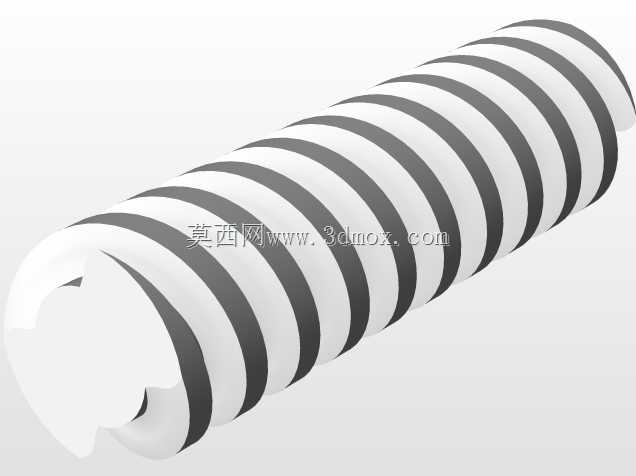

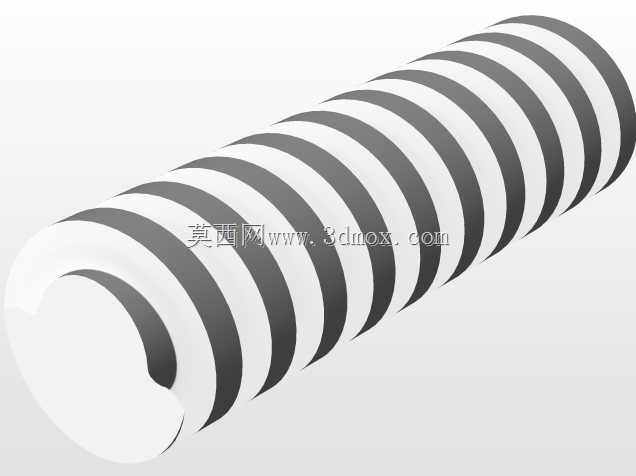

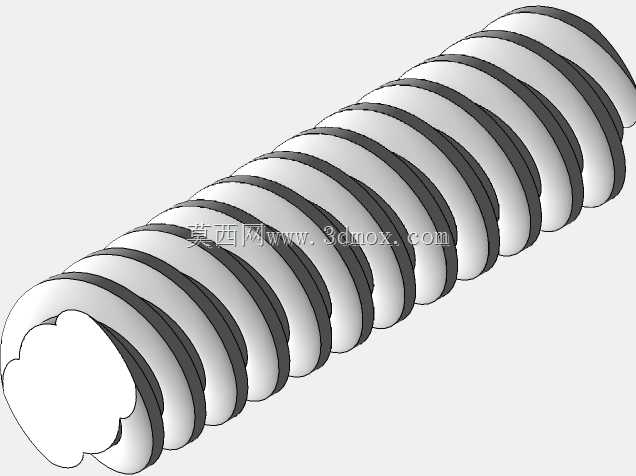

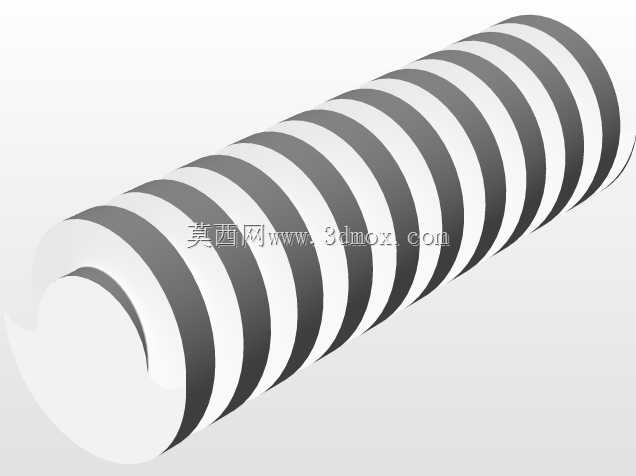

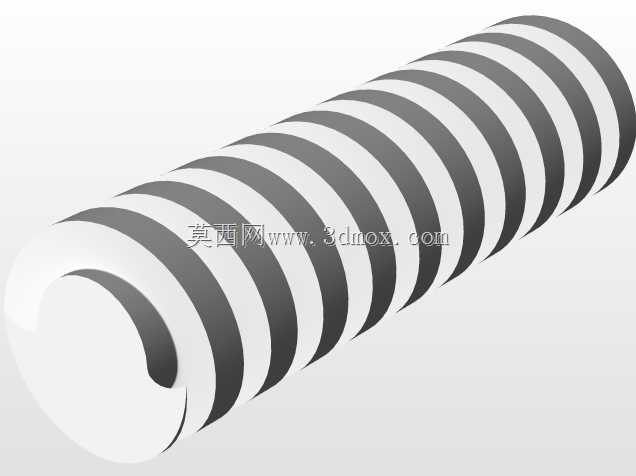

　　不会因为少量杂质出现卡滞或者型面快速磨损的问题。从设计层面来看，两个螺杆的螺旋升角、齿廓型线是完全匹配的，建模过程中需要先完成单个螺杆的端面型线绘制，通过螺旋扫掠生成基础齿体，再根据中心距参数完成配对螺杆的布尔运算校验，确保任意啮合位置的齿侧间隙控制在0.1到0.3毫米之间，间隙过大会导致介质回流降低容积效率，间隙过小则会在热胀状态下出现齿面咬合，引发设备过载停机。螺杆的轴端采用平键连接结构，和外部的同步齿轮箱输出轴配合，安装时需要保证两个螺杆的轴向定位精度，轴向窜动量不能超过0.05毫米，否则会导致吸入端和排出端的容腔密封失效，出现压力波动。螺杆的齿面粗糙度需要控制在Ra0.8以下，降低介质输送过程中的流动阻力，

　　同时减少高粘度介质在齿面的粘附残留，在输送食品级介质时，齿面还需要做抛光处理，满足卫生级设备的清洁要求。这类螺杆的外形尺寸需要和泵体内腔的尺寸严格匹配，螺杆的外径和泵体内壁的间隙控制在0.2毫米以内，过大的间隙会导致容积效率大幅下降，尤其是在输送低粘度介质时，内泄漏量会直接影响泵的输出压力。在实际选型匹配时，需要根据输送介质的粘度、流量要求调整螺杆的导程参数，大导程螺杆适合大流量低压力的输送场景，小导程螺杆则适合高压力小流量的工况，双螺杆的啮合长度也需要根据额定输出压力调整，压力等级越高，需要的啮合密封段长度就越长，避免高压端介质沿着啮合间隙向低压端泄漏。和普通传动用蜗杆相比，这类泵用蜗杆不需要承受大的减速传动载荷，

　　核心设计目标是保证啮合过程中的容腔密封性，所以齿廓型线多采用摆线修正型面，相比渐开线型面，摆线齿面的啮合接触线更长，密封性能更好，同时加工过程中可以采用成型铣刀一次加工成型，生产效率更高，后期维护更换时也不需要配对研磨，单根螺杆磨损后可以单独更换，降低设备维护成本。在装配环节，两个螺杆的同步性完全依靠外部的同步齿轮箱保证，螺杆本身的齿面不传递扭矩，所以齿面不会出现传动载荷导致的点蚀、断齿问题，正常工况下的使用寿命主要和介质的磨损性相关，输送含固体颗粒的介质时，螺杆表面会做硬化处理，表面硬度达到HRC55以上，提升耐磨性能。建模过程中需要重点校验螺旋齿面的顺滑性，不能出现局部的凸起或者凹陷，否则运转过程中会出现局部间隙不均，导致介质流动时产生压力脉动，引发泵体振动和管路噪音，同时还要注意螺杆两端的轴颈同轴度，同轴度公差需要控制在0.02毫米以内，避免装配后出现螺杆偏磨，导致泵体运行时的机械密封过早失效。
