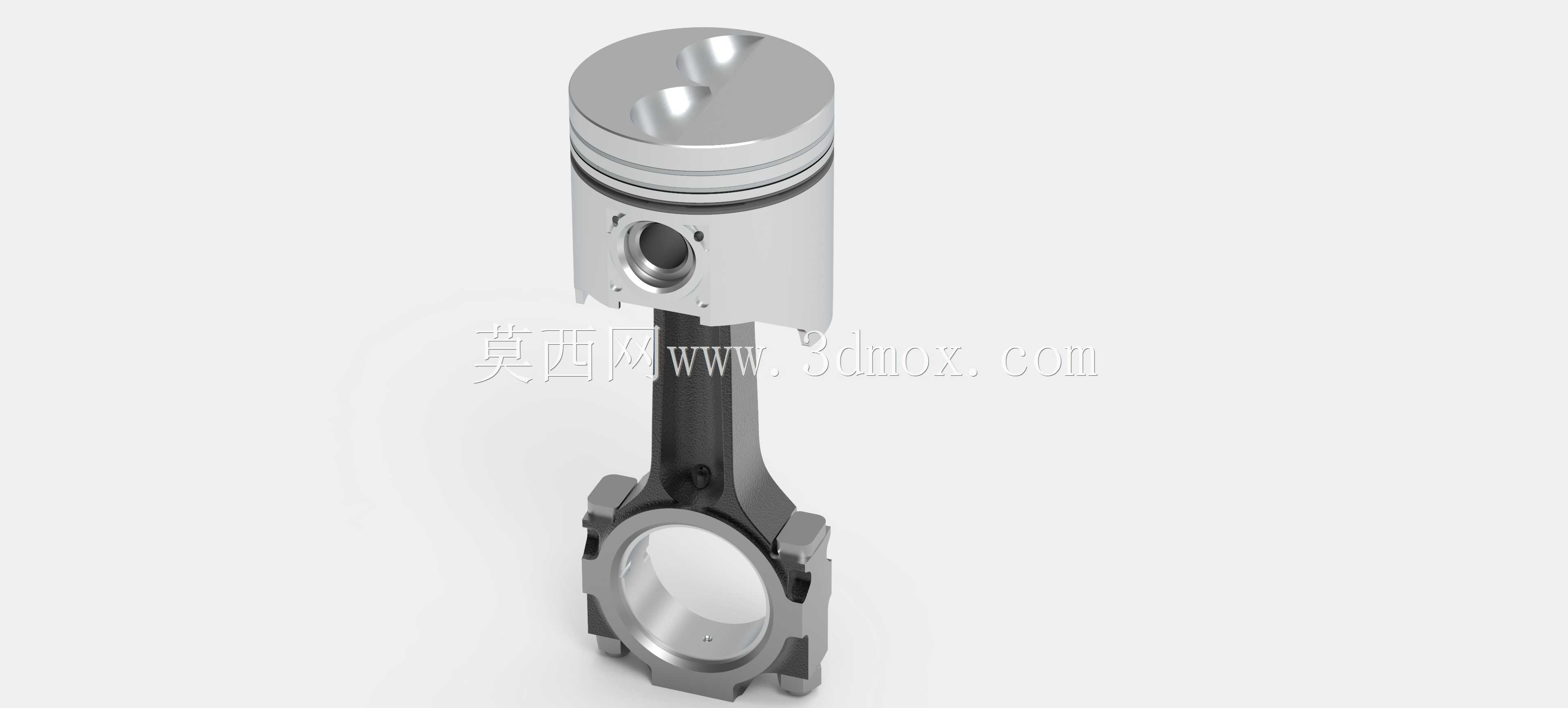

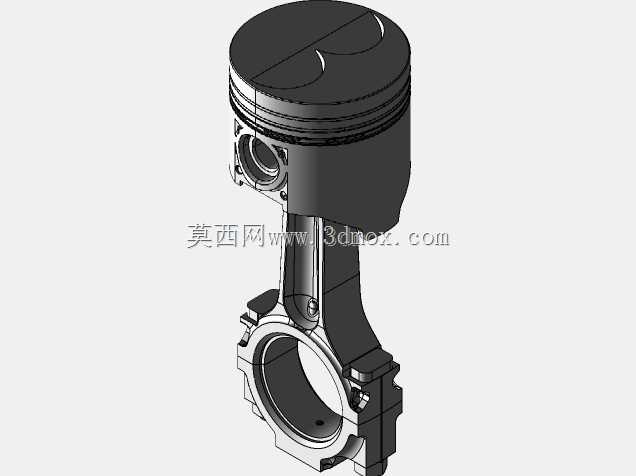

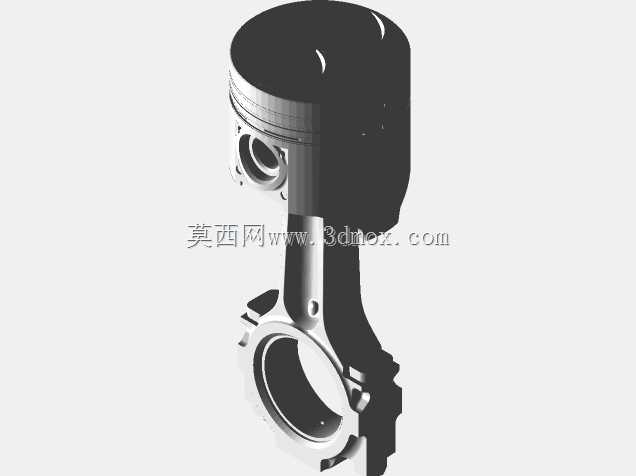

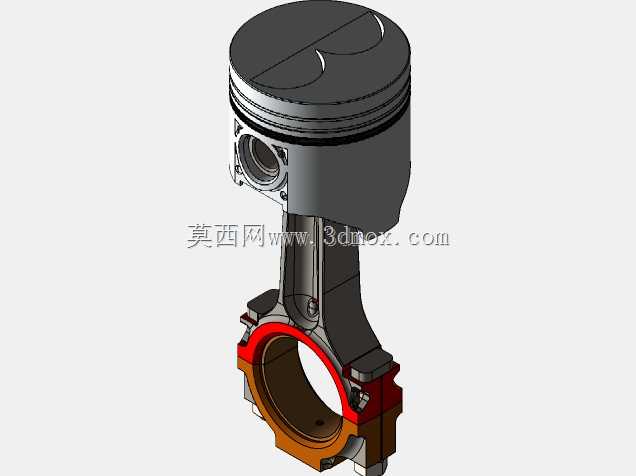

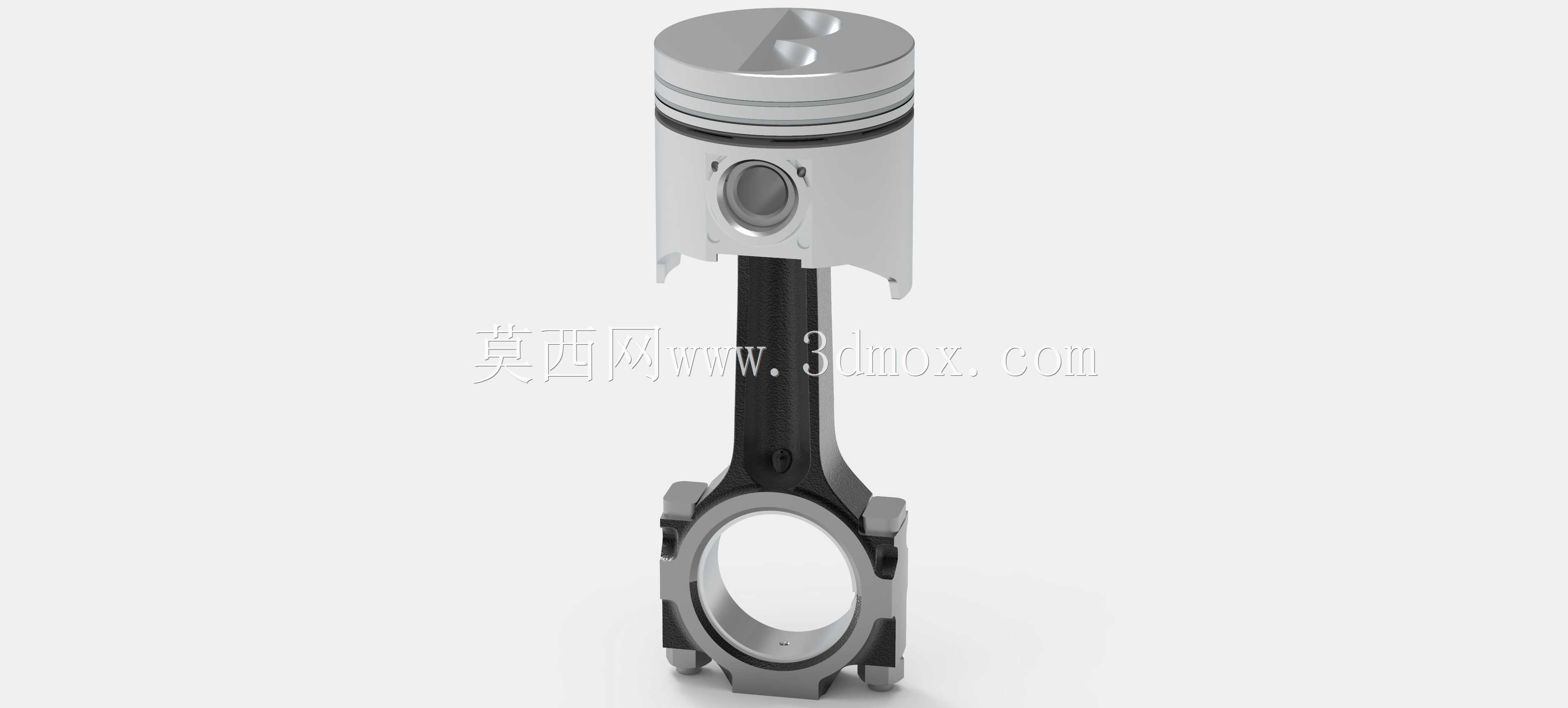

这套活塞连杆总成对应民用小排量乘用车的动力核心往复运动部件,主要适配1.3升排量的自然吸气汽油机,是发动机完成热能到机械能转换的核心执行组件,日常应用场景覆盖民用代步车的动力输出、售后维修替换、教学实训拆解等多个领域。在发动机实际运行过程中,该总成需要承接燃烧室燃气爆炸产生的高压推力,通过活塞销将力传递给连杆,再由连杆将活塞的上下直线往复运动转化为曲轴的旋转运动,最终把动力输出到传动系统驱动车辆行驶,整个工作循环中部件需要承受交变的热负荷、机械冲击载荷以及高速往复运动带来的惯性力,对结构强度、配合精度都有极高的工程要求。
从功能特性来看,活塞头部设计有三道环槽,分别对应两道气环与一道油环的安装位:气环的核心作用是密封燃烧室与曲轴箱之间的通道,避免高温高压燃气窜入曲轴箱稀释机油、降低缸压,同时将活塞顶部吸收的燃烧热量传导给气缸壁完成散热;油环则负责在活塞下行时刮除气缸壁上多余的机油,上行时在缸壁铺覆均匀的油膜,既保证润滑效果又避免机油窜入燃烧室参与燃烧。活塞裙部采用了适配缸孔配合的型线设计,并非规则圆柱结构,而是考虑热膨胀量、侧压力分布做了异形修型,保证热机状态下活塞在缸孔内的配合间隙均匀,避免冷机敲缸、热机拉缸的故障出现。活塞销采用全浮式设计,常温下与活塞销座、连杆小头衬套之间保留合理配合间隙,工作时可在孔内自由转动,让磨损均匀分布在销的整个圆周表面,延长部件使用寿命,销的两端通过卡簧限位,防止工作过程中销轴向窜动刮伤气缸壁。连杆部分采用锻钢结构,杆身截面为工字形设计,在保证足够强度与刚度的前提下尽可能降低往复运动质量,减小高速运转时的惯性载荷,连杆大头做了分体式设计,通过连杆螺栓与连杆盖紧固,装配时对应曲轴的连杆轴径位置,轴瓦安装在大头孔内,表面的减磨合金层可以降低曲轴运转时的摩擦阻力,同时承受做功行程的冲击载荷。
在设计思路层面,这套总成的所有零件尺寸都经过实物逆向测绘校核,活塞的燃烧室凹坑深度、压缩高度直接决定发动机的压缩比参数,建模过程中严格匹配原厂1.3升机型的压缩比设计值,避免因尺寸偏差导致压缩比异常引发的爆震、动力不足问题。活塞销孔的中心线相对活塞中心线做了微小的偏移设计,抵消活塞换向时的侧压力冲击,降低发动机工作过程中的敲缸噪音,提升运转平顺性。连杆的大小头中心距、大头孔直径、小头孔直径都严格匹配原厂机型的安装尺寸,保证替换装配时不需要额外修配即可直接适配对应的曲轴与活塞组件。
从安装边界与尺寸配合来看,活塞的外径尺寸严格对应原厂气缸套的内径规格,配合间隙按照汽油机民用机型的常规设计值设定,保证热膨胀后不会出现卡滞,同时冷启动时不会因间隙过大产生异响。活塞环的开口间隙、侧隙、背隙都按照常规汽油机的设计规范做了结构预留,建模时还原了环槽与活塞环的配合尺寸,可直接用于环组的匹配选型参考。连杆大头的宽度、连杆螺栓的孔位间距都匹配对应曲轴的连杆轴颈长度、曲柄销的定位尺寸,装配后连杆在曲轴上的轴向窜动量符合原厂设计要求,不会出现轴向卡滞或者间隙过大的问题。整个总成的往复运动质量经过严格的配重匹配,活塞与连杆的重量差控制在同机型多缸装配的允许公差范围内,避免多缸机运转时因各缸往复质量不一致引发的发动机振动问题。对于三维建模从业者而言,这套模型可直接用于曲柄连杆机构的运动仿真分析,验证活塞上下止点位置、连杆摆动角度、曲轴转角的对应关系,也可作为教学演示模型拆解展示活塞连杆组的内部结构,对于售后维修领域的人员来说,也可通过模型直观了解各零件的装配关系,指导实际维修过程中的部件组装与间隙调整作业。
