手动操作式折弯加工设备三维设计

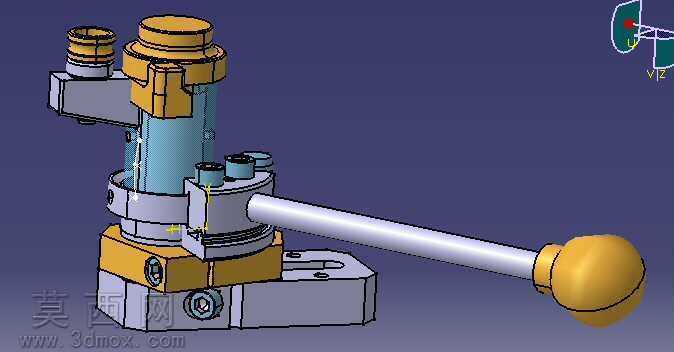

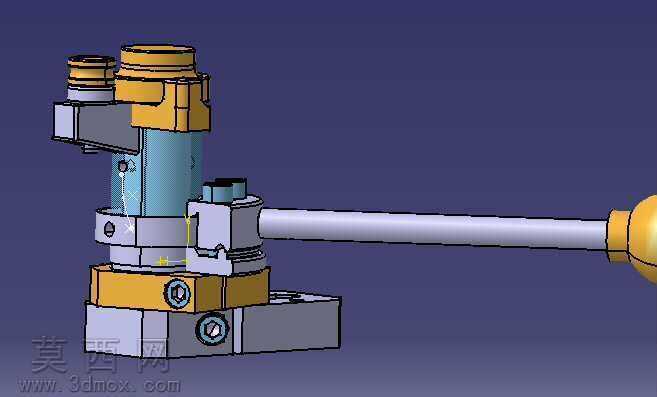

本作品为手动折弯加工设备的三维建模成果，采用CATIA软件完成全参数化建模与装配设计，完整还原了手动折弯机的全部结构细节与操作逻辑。建模过程中遵循机械设计的公差配合规范，对每一个零部件的尺寸、装配关系都进行了精准定义，确保模型可直接用于工程参考与结构验证。模型整体采用分层装配结构，从底部的安装基座开始，依次完成旋转定位机构、主轴支撑组件、手动操作杠杆、折弯执行模头、多规格适配接头等模块的独立建模后，按照实际装配约束完成整体组合，所有运动部件均保留了合理的活动自由度，可模拟真实的手动折弯操作动作。材质渲染阶段，针对不同部件的实际材质属性进行了区分设置：操作手柄的球形端头采用哑光金属漆材质，还原铸铁握柄的厚重质感；主体支撑柱采用金属蓝灰烤漆材质，模拟机床设备的机身涂装效果；定位基座与模头部分采用亮面金属黄材质，区分加工工作区域与机身结构；连接螺栓、定位销等标准件采用不锈钢金属材质，还原紧固件的金属光泽。结构设计上，该手动折弯机采用杠杆增力原理，通过长操作手柄放大手动输入的作用力，降低操作人员的施力强度，同时在旋转基座处设置了多档位定位结构，可适配不同角度的折弯加工需求，顶部的多组接头结构可快速更换不同规格的折弯模头，适配不同厚度、不同折弯半径的钣金工件加工。设计过程中充分考虑了手动操作的人机工程学，手柄长度与握持端的球形尺寸经过反复调整，确保操作时的握持舒适度与施力便利性，基座部分预留了设备安装的固定孔位，可将设备稳固安装在工作台面上，避免折弯作业时设备移位影响加工精度。模型完成后进行了全局干涉检查，确认所有运动部件在全行程操作过程中无结构干涉，各连接部位的配合间隙符合机械加工设备的设计要求，整体结构紧凑，操作逻辑清晰，可作为小型钣金加工工位的手动加工设备设计参考，也可用于机械结构教学中的手动工装设计案例演示。
