带操作手柄的法兰式机械构件设计

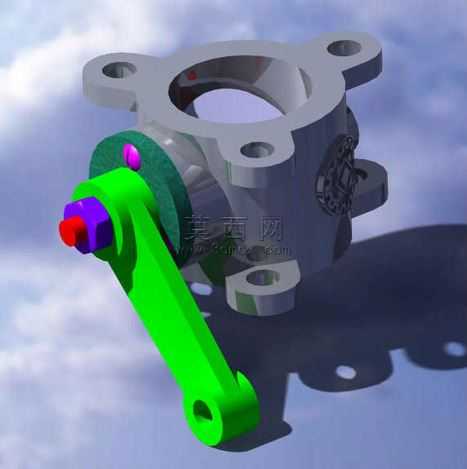

本作品为带操作手柄的法兰式机械构件三维建模成果，建模阶段采用参数化设计思路完成整体结构搭建，首先针对主体法兰基座进行基准定位，按照法兰连接的标准安装孔位分布规律，完成四个对称布置的安装凸耳与通孔的特征绘制，保证基座的安装适配性。主体腔体部分采用回转特征结合布尔运算完成内部流道与外部轮廓的构建，腔体壁厚按照常规承压构件的设计规范设置，保证结构强度的同时控制整体重量。操作手柄部分采用拉伸与扫掠结合的建模方式，先绘制手柄的受力轮廓曲线，再沿路径生成实体结构，手柄与腔体的连接部位设置了密封配合面与定位轴段，保证手柄转动时的同轴度与密封性。手柄端部的操作头采用多色材质区分不同功能部件，紫色段为锁紧定位结构、红色段为操作按压端，通过不同色彩的材质赋值清晰区分功能区域。渲染阶段采用天光结合环境反射的渲染方案，金属部件赋予哑光铸钢材质，还原工业金属构件的真实质感，手柄部分采用亮绿色工程塑料材质，与金属基座形成鲜明视觉区分，便于快速识别操作部件。密封部位的绿色环形件赋予橡胶材质，通过调整材质的粗糙度与反光度，还原橡胶密封件的哑光弹性质感。整体装配结构经过干涉检查，手柄转动行程内无部件碰撞，各连接部位的配合公差按照机械装配要求设置，法兰安装面的平面度、手柄转轴的同轴度均满足常规工业构件的设计精度要求。设计过程中优先考虑构件的操作便捷性与安装通用性，法兰基座的孔位尺寸适配常规管道连接标准，手柄的力臂长度经过力矩核算，保证操作时的施力合理性，整体结构紧凑，功能分区清晰，可用于阀门类构件的结构展示、装配教学或方案验证使用。
