可调式活动扳手拆解结构三维设计

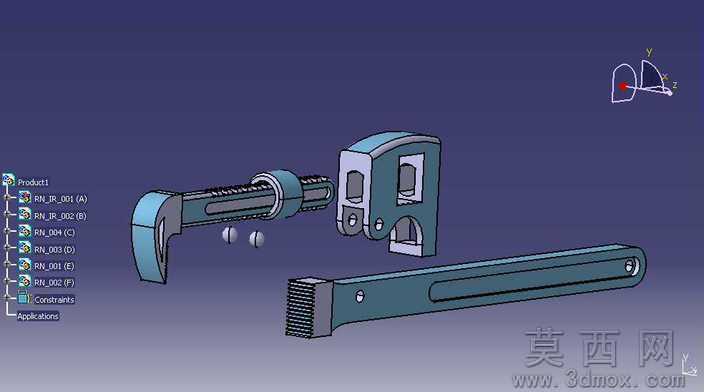

本作品为可调式活动扳手的三维结构设计，采用CATIA软件完成全参数化建模，完整还原了活动扳手的全部组成零件与装配关系。建模过程中首先依据手动紧固工具的通用尺寸规范，确定各零件的基础尺寸参数：固定钳身部分采用一体化建模思路，将固定钳口、手柄基体、导轨槽结构整合为单一零件，建模时通过凸台拉伸、凹槽切削、圆角过渡等基础特征完成主体轮廓构建，对钳口咬合齿部分采用阵列特征实现等距齿形的精准排布，保证齿形角度、间距符合五金工具的受力设计要求。活动钳口部分单独建模，重点构建与固定钳身导轨配合的滑动槽结构、可调钳口咬合齿结构，以及与蜗杆配合的螺纹传动槽结构，建模时严格控制滑动配合面的尺寸公差，保证虚拟装配状态下活动钳口可沿导轨顺畅滑动。调节蜗杆零件采用螺旋扫描特征构建传动螺纹结构，同时完成蜗杆端部的旋钮防滑纹理、销轴定位孔的细节建模，保证蜗杆可通过销轴定位在固定钳身的安装槽内，转动时可带动活动钳口实现开口尺寸的无级调节。此外模型还包含两个销轴紧固件，分别用于蜗杆定位与活动钳身的行程限位，所有零件建模完成后按照实际装配顺序完成虚拟装配，添加贴合、同轴、滑动等装配约束，完整还原活动扳手的活动行程与调节逻辑。渲染阶段采用金属材质赋予所有钢制零件，对钳身表面做哑光金属质感处理，对咬合齿、传动螺纹等受力部位做细微的纹理强化，背景采用深紫色渐变底色突出模型结构，通过爆炸视图的呈现方式清晰展示各零件的装配位置与配合关系，整体设计完整还原了日常使用的活动扳手的结构原理，可用于五金工具的结构教学、产品改型设计参考。
