航空用钢制连接固定支架结构设计

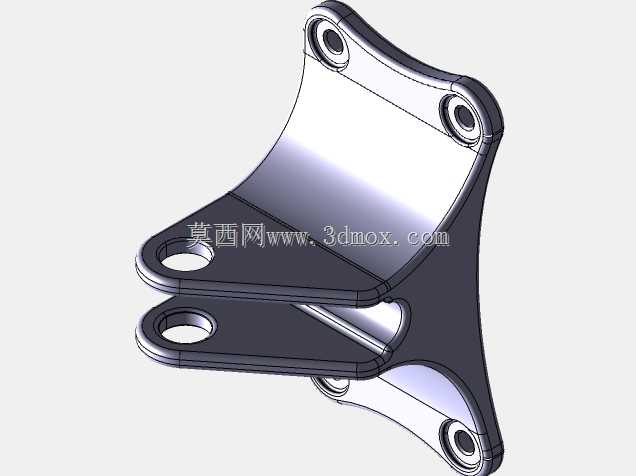

　　在航空机载设备与机身结构的连接场景中，这类支架承担着载荷传递、部件定位的核心作用，是飞机构件连接体系里不可缺少的受力单元。日常作业里，这类支架需要承受飞行过程中的交变载荷、起降阶段的冲击载荷，同时还要适配机身内部紧凑的安装空间，不能与周边管路、线缆、其他结构件产生干涉，设计阶段需要反复校核安装边界与受力路径。从结构形态来看，该支架采用一体化弯折成型的钢制基体，深色表面处理是为了适配航空构件的防腐与耐磨要求，基体底部设置三个带沉孔的安装位，沉孔结构可以让安装螺栓的头部完全埋入支架表面，不会突出平面影响对接部件的贴合精度，三个安装点呈非对称三角排布，这种排布方式相比对称四点安装，更能适配机身蒙皮或框梁上的现有安装点位，

　　避免在主承力结构上额外开孔削弱结构强度。支架上部设置两个带同轴通孔的耳片结构，两个耳片平行排布，孔位同轴度需要控制在较高精度范围内，用来穿装铰接销轴，实现被支撑部件的铰接连接，允许被支撑部件在设计角度范围内小幅转动，抵消飞行过程中机身形变带来的附加应力，避免刚性连接产生的应力集中导致支架断裂。设计这类支架的时候，首先要明确受力边界：上部耳片承受的是被连接部件传递来的径向载荷与小幅摆动力矩，底部安装面承受的是机身框梁传来的支撑反力，因此在耳片与底板的过渡区域，采用了大圆弧过渡的加强结构，没有出现直角突变的截面，这种设计可以有效分散应力集中系数，避免在交变载荷下出现疲劳裂纹。从安装尺寸边界来看，底板的轮廓边缘做了倒圆角处理，

　　不会在安装时划伤操作人员或周边构件，耳片的开孔直径与常用航空铰接销轴尺寸匹配，不需要额外加工衬套即可完成装配，底板的厚度经过受力校核，在满足承重要求的前提下尽可能控制重量，符合航空构件轻量化的设计原则。实际装配过程中，支架的底板安装面需要与机身对接面完全贴合，平面度公差控制在合理范围内，避免安装时出现强制贴合导致的内应力，上部耳片的孔位需要与被支撑部件的铰接孔对齐，销轴穿装后要保证转动灵活无卡滞，同时要预留足够的防松件安装空间，比如开口销或者防松垫片的位置，避免飞行过程中销轴脱出。这类支架的应用场景不局限于机身内部的设备固定，也可以用于机载辅助系统的部件铰接，比如管路支撑、小尺寸舱门的铰接支座、飞控附件的安装定位，

　　不同场景下只需要调整耳片间距、安装孔位的相对位置即可适配，基础结构形式具备很强的通用性。在建模过程中，需要重点关注过渡区域的曲面连续性，不能出现建模导致的锐角或者碎面，否则后续有限元分析时会出现应力奇异点，影响校核结果的准确性，同时沉孔的深度、耳片的厚度都要严格按照受力计算结果设定，不能为了建模方便随意调整尺寸参数，否则实际生产出来的构件会出现强度不足或者重量超标的问题。很多刚接触航空结构设计的工程师，容易在这类支架的设计上犯两个错误：一是过度追求轻量化，把底板或者耳片的厚度削得太薄，导致静强度校核达标但疲劳强度不足，在多次起降循环后出现裂纹；二是忽略安装边界，把支架的外轮廓设计得过大，导致实际装配时和周边构件产生干涉，不得不现场打磨修改，破坏了表面处理层也影响了结构强度。这个支架的设计就很好规避了这些问题，所有的结构尺寸都围绕实际安装与受力需求设定，没有多余的装饰性结构，每一处弯折、每一个开孔都有对应的工程意义，比如耳片外侧的倒角，是为了装配时引导销轴顺利穿入，底板边缘的圆角是为了减少应力集中同时避免划伤，沉孔的深度刚好覆盖螺栓头的高度，不会过深削弱底板的局部强度。在材料选择上采用钢材，是因为相比铝合金构件，钢制支架的强度更高、抗疲劳性能更好，适合承受较大交变载荷的连接位置，深色的表面处理层既可以起到防腐作用，也能避免在机舱内部产生反光，影响机载设备的光学传感器工作。
