工业环形斜面标记作业工具结构

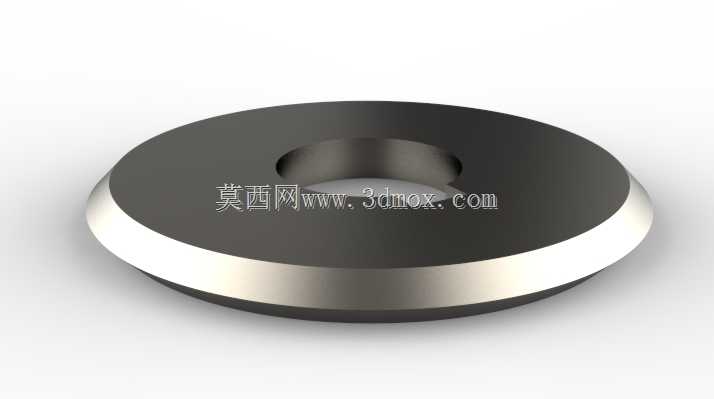

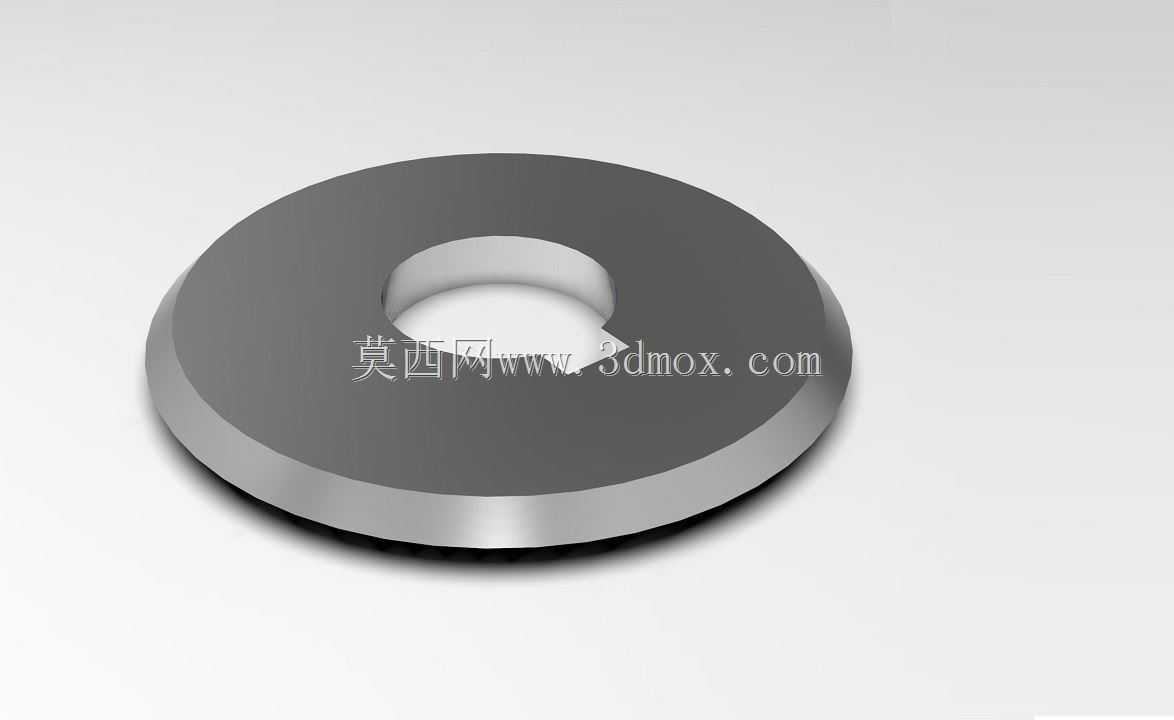

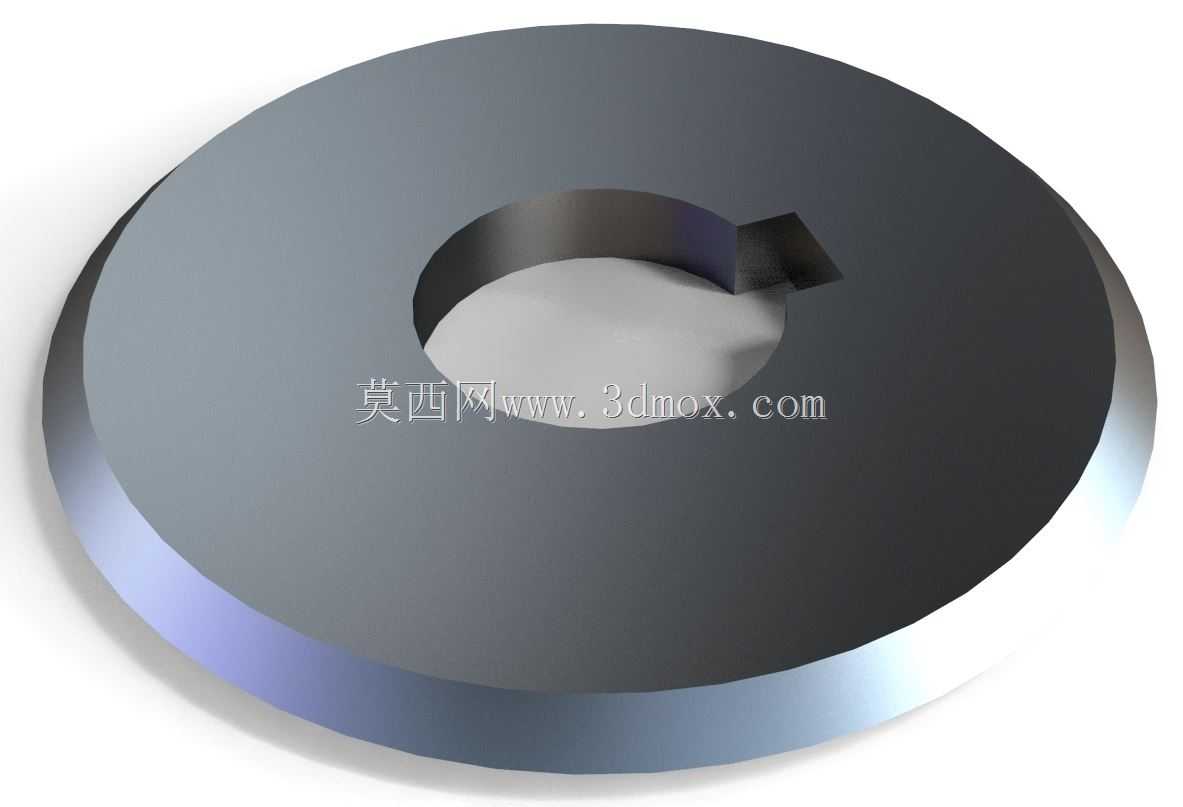

　　在机械加工、装配检测以及工件溯源的现场作业环节，这类带中心通孔的环形斜面标记工具，常被集成在半自动打标工位、工件表面刻印工装的执行端，适配金属板材、轴类端面、环形零部件的表面标记作业，区别于针式打标、激光刻印的接触式/非接触式方案，该类压印式标记工具依靠自身环形刃口的斜面结构，在工件表面压出均匀连续的环形标识边界，或是配合内置的字模块完成批次、规格类信息的压印，不会像激光打标那样产生热影响区，也不会像针式打标留下细碎的点蚀痕迹，适合对表面完整性有要求的五金零部件、轴承配套件、紧固件端面的标记作业。从结构设计逻辑来看，整体采用盘式对称布局，中心通孔为安装定位基准，作业时可直接穿装在工装的定位导柱上，无需额外做径向找正，

　　能快速适配不同行程的压装动力头，不管是手动压台、气动压床还是小吨位液压机的输出端，都能通过中心孔完成快速装夹，安装时仅需保证工具端面与工件待标记面的平行度在0.05mm以内，即可保证压出的标记深浅一致，不会出现单边压痕过深、另一侧标识模糊的问题。外轮廓的斜面设计是整个工具的核心功能区，斜面与端面的过渡刃口做了小圆弧钝化处理，既保证压印时能在工件表面形成清晰的标识边界，又不会因为刃口过于锋利在压合过程中出现崩缺，延长工具的连续作业寿命；盘体的主体厚度经过受力校核，在常规1-3kN的压装力下不会出现翘曲变形，保证整个环形刃口的受力均匀，压出的标记线条宽度偏差控制在0.1mm以内，满足工业现场标识的识别要求。从安装边界来看，

　　这类工具的外径适配常规M6-M16规格的紧固件端面标记，中心通孔的直径公差取H7级，与导柱配合的间隙控制在0.02-0.04mm之间，既不会因为间隙过大导致压印时出现偏心，也不会因为间隙过小出现装拆卡滞的问题；盘体的总厚度控制在10-15mm区间，不会过多占用压装工位的行程空间，在紧凑的台式压装设备上也能顺利安装，不需要额外改造工装的连接结构。实际作业过程中，该工具的斜面结构还能起到排屑导向的作用，压印过程中被挤压变形的工件表层材料会顺着斜面方向缓慢延展，不会堆积在刃口位置影响后续压印的清晰度，连续作业百次以上也不需要频繁清理刃口的积屑，相比平口的压印工具，能减少30%左右的工位维护频次。针对不同材质的工件，

　　该工具的刃口角度也做了适配性的设计区间，针对硬度在HB150以下的低碳钢、铝合金工件，斜面角度取30度，压印时的材料流动阻力更小，能在更小的压装力下得到清晰的标识；针对硬度在HRC30-45的淬火件、不锈钢工件，斜面角度取45度，提升刃口部分的结构强度，避免压印过程中出现刃口塌陷的问题。在装配线的在线标记工位，这类工具常和工件定位胎具配合使用，胎具对工件完成径向和轴向定位后，工具沿导柱下行完成压印，整个作业节拍可控制在2秒以内，满足中小零部件批量生产的线体节拍要求，不会成为整条装配线的产能瓶颈。日常维护时，仅需要定期检查刃口的磨损情况，当刃口的圆弧磨损量超过0.2mm时，可通过平面磨床修磨端面，重新磨出刃口即可重复使用，不需要整体更换，能降低工位的耗材成本。
