脚轮组装压紧定位工装结构设计

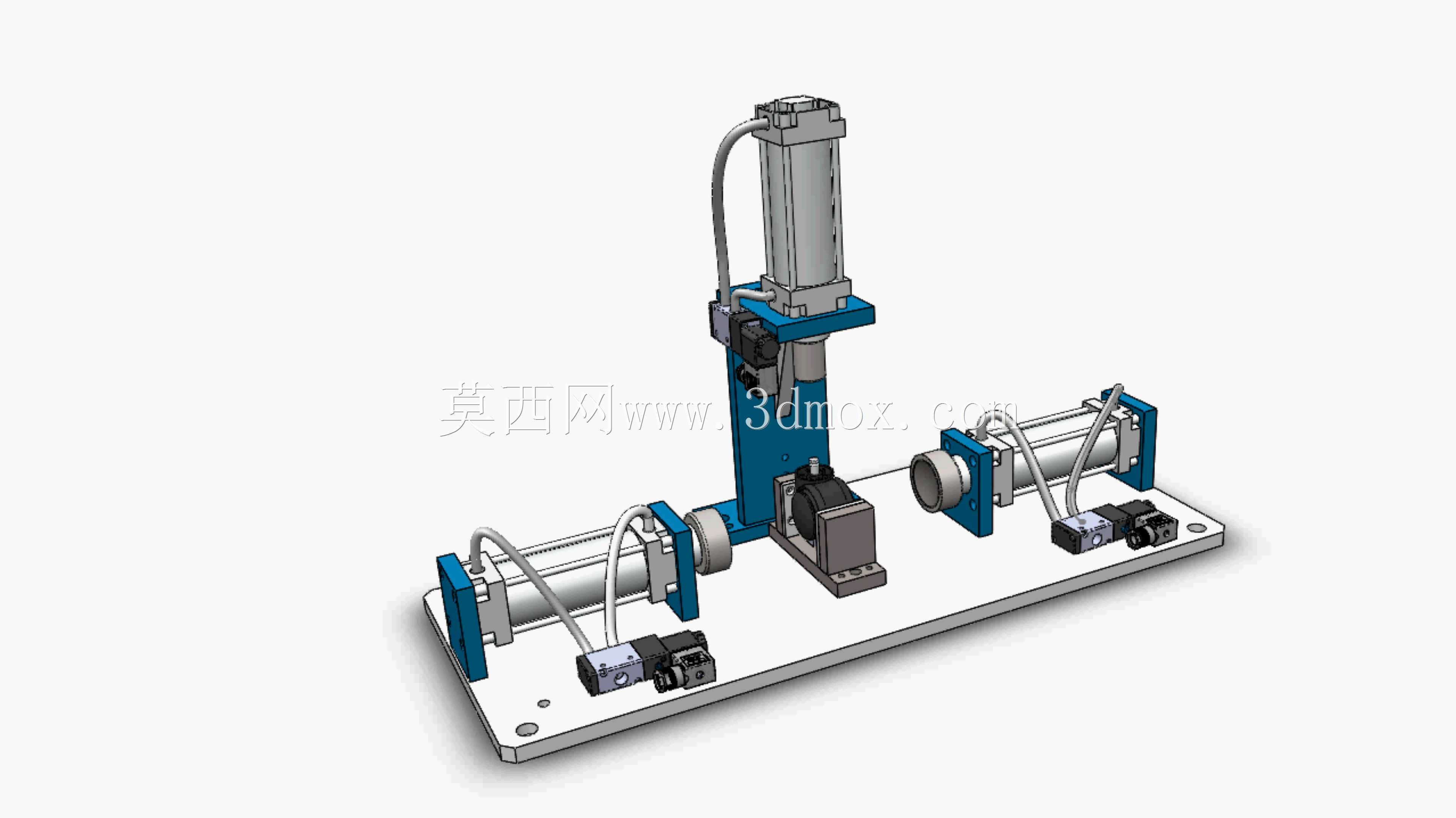

　　脚轮作为各类移动设备、仓储物流载具、工业推车的核心行走部件，其组装环节的同轴度、压装贴合度直接决定后续脚轮转动灵活性、负载承载能力与使用寿命，传统人工敲装、简易螺杆压紧的装配方式，很容易出现轮架与轴承错位、销轴压偏、橡胶轮面受挤压变形的问题，批量生产时的装配一致性很难稳定控制，这套装配夹具正是针对脚轮组装工序的痛点开发的专用工装，适配中型工业脚轮的支架、轮体、销轴、轴承的压装定位作业。整套工装采用卧式双工位配合立式压紧的布局，底板作为整个结构的安装基准，采用平整钢板加工，所有安装孔位均做位置度公差约束，保证各执行部件的相对位置精度，底板上预留的安装沉孔可直接将工装固定在装配工位的工作台面上，避免压装作业时工装移位，

　　整体安装占地尺寸适配常规装配工位的操作空间，操作人员站在工装正前方即可完成上下料、压装触发的全流程操作，不需要额外挪动站位。左右两侧对称布置的水平气动执行单元，主要负责轮体与轮架的同轴定位，压装前先将脚轮支架放置在中间的定位座上，定位座根据脚轮支架的安装面轮廓做了仿形铣削，能快速限制支架的六个自由度，不需要反复调整找正，再将穿好轴承的轮体放置在支架的安装槽内，两侧水平气缸伸出时，头部的定位顶头会精准插入轮体的中心孔内，将轮体顶推到与支架安装孔同轴的位置，避免压装销轴时出现偏载啃伤轴承内圈的问题，顶头的端面做了倒角导向，即使轮体放置存在小幅位置偏差，也能顺利导入中心孔完成定位。中间立式布置的气动压装单元，负责销轴的最终压入作业，

　　当水平机构完成轮体与支架的同轴定位后，立式气缸带动压头下行，将预先放置在支架上方定位槽内的销轴平稳压入支架与轮体的轴承内孔中，压头的行程做了机械限位调整，压装到位后不会过度挤压导致轮体支架变形，气缸的推力参数可根据不同规格脚轮的压装力需求匹配气源压力调整，避免压力过大压裂塑料轮架或者压力过小导致销轴压装不到位出现松脱。气路管线全部采用沿安装支架走线的布置方式，每个气缸都配套了对应的调速阀与磁性开关，可根据作业节拍调整气缸的伸出、缩回速度，磁性开关可将气缸到位信号传递给控制回路，实现压装动作的逻辑互锁，只有两侧水平定位气缸完全伸出到位后，立式压装气缸才能启动下压，避免误操作导致的工装损坏或者零件报废。

　　整套工装的结构件多采用标准型材与标准气缸配件组装，定位座、顶头、压头等与工件直接接触的零件采用可拆卸式设计，更换不同规格脚轮生产时，只需要更换对应的接触件，调整气缸行程限位即可快速切换生产型号，不需要重新制作整套工装，大幅降低多规格脚轮生产的工装投入成本。在实际装配作业场景中，这套工装可将单只脚轮的装配时间压缩到数秒内，装配后的脚轮销轴与轮体的同轴度可稳定控制在公差范围内，完全避免人工装配时的偏斜、压伤问题，同时压装力稳定可控，不会损伤轮面与轴承，装配完成的脚轮转动阻力一致性好，能满足批量装配生产线的节拍要求，也可作为脚轮维修、小批量定制生产的专用装配工具使用。
