一字槽锥端紧定平头螺钉结构设计

　　日常做设备结构设计时，锥端紧定螺钉是定位、锁止场景里绕不开的小零件，很多新手容易把它和普通外六角螺栓、盘头螺钉的使用场景搞混，实际上这类螺钉的核心作用从来不是做承载式的紧固连接，而是通过端部的锥面嵌入被连接件的预制凹坑，实现两个相对运动部件的位置固定，避免轴与套、轮与轴这类配合件在运转过程中出现周向窜动或者轴向滑移。

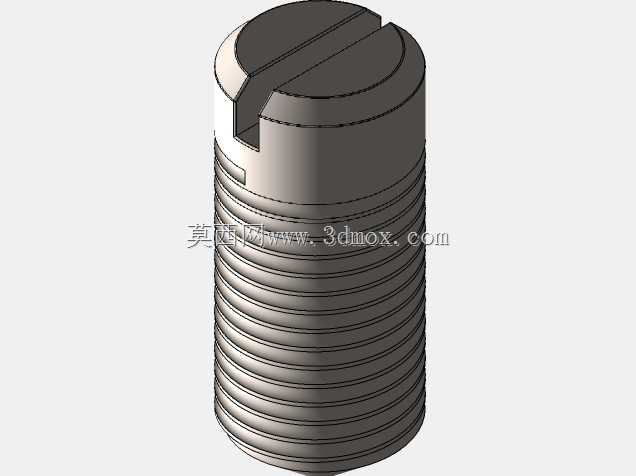

　　从结构设计逻辑来看，这款一字槽锥端紧定螺钉的头部采用平齐的端面设计，安装完成后整个螺钉可以完全沉入被连接件的预制螺纹孔内，不会在零件表面形成凸起结构，这一点在很多对安装面平整度有要求的场景里尤为重要——比如精密机床的进给轴定位块、小型自动化设备的导轨限位挡块、手持电动工具的输出轴锁止结构，都需要紧固件不突出安装基准面，避免干涉周边运动部件的行程，也不会在设备外观面留下突兀的连接结构。一字槽的槽型设计适配最通用的一字螺丝刀，在没有专用内六角扳手的维修场景下也能完成拆装，同时槽口深度经过合理控制，既保证拧紧时有足够的受力接触面积，不会因为扭矩过大出现槽口崩裂的情况，也不会因为槽深过深导致螺钉头部的结构强度下降。

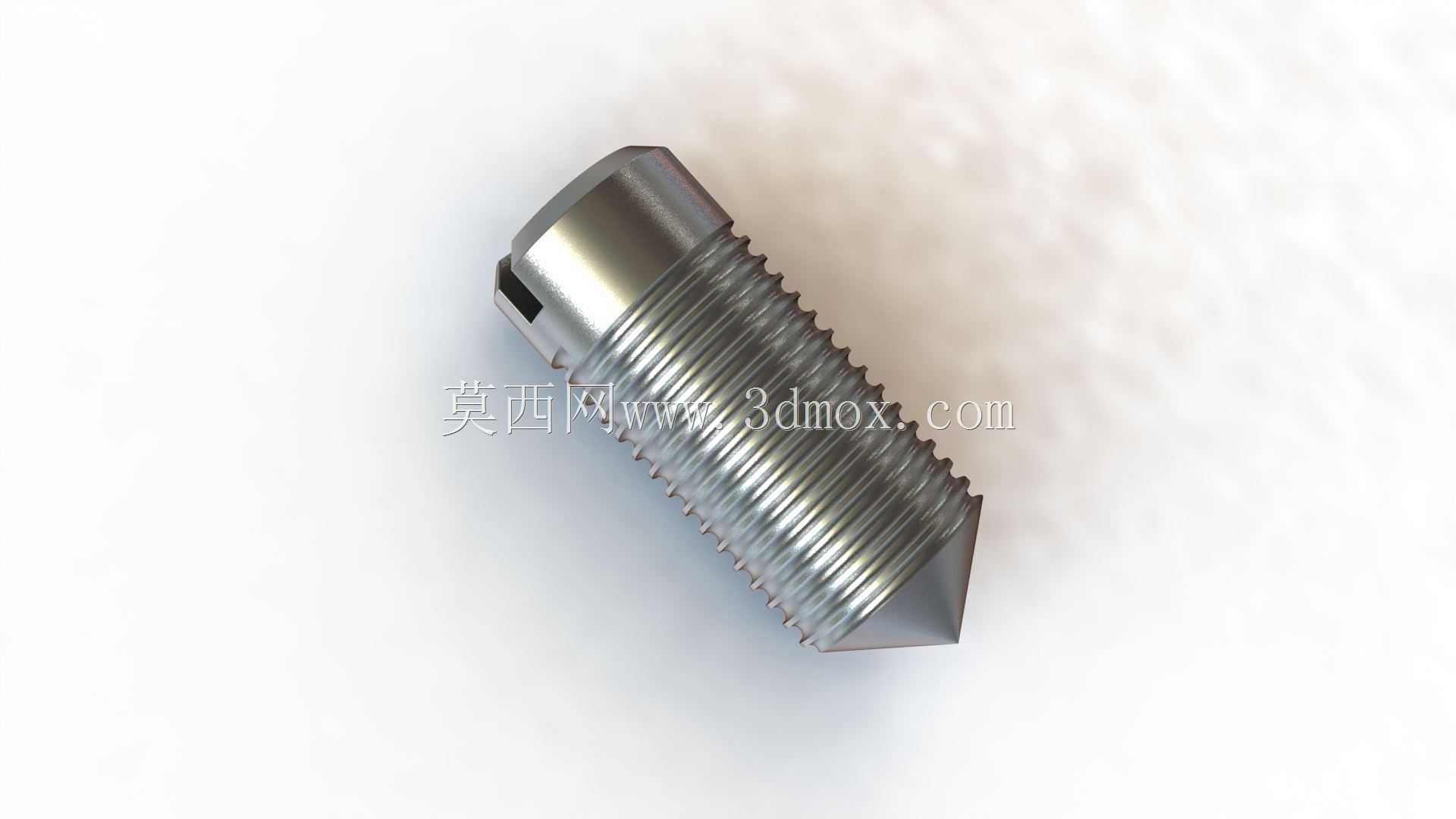

　　螺纹部分采用标准公制粗牙螺纹设计，牙型角60度，螺纹大径、中径、小径的公差配合按照普通紧固螺纹的中等精度等级加工，能够适配市面上绝大多数通用的预制内螺纹孔，不需要专门定制配套的丝锥加工安装孔，降低现场加工的难度。锥端的锥角设计为45度，这个角度是经过大量工程验证的最优值：锥角过小的话，端部太尖锐，安装时需要的顶紧扭矩过大，容易造成螺钉端部弯折，也会在被连接件表面压出过深的凹坑，后续拆卸调整时难以复位；锥角过大的话，锥面和被连接件凹坑的接触面积不足，锁止摩擦力不够，设备运行过程中受振动影响容易出现螺钉松动，导致定位失效。锥端的尖端做了极小的圆角钝化处理，避免加工和安装过程中尖锐边角划伤操作人员，也不会因为应力集中导致端部在反复受冲击载荷时出现崩缺。

　　从安装边界来看，这类螺钉的安装需要提前在被固定的轴类零件表面加工出对应尺寸的锥形凹坑，凹坑的锥角和螺钉端部锥角保持一致，凹坑深度控制在0.2到0.5倍螺纹大径之间，过深会削弱轴的结构强度，过浅则无法提供足够的锁止力。安装时的拧紧扭矩需要根据螺纹规格匹配，不能盲目用加力杆增大扭矩，否则容易出现螺纹滑牙、螺钉断裂的问题，尤其是在固定硬度较低的有色金属轴类零件时，过大的顶紧力还会造成轴表面的塑性变形，影响后续的零件拆装和位置调整。

　　在实际应用场景里，这类螺钉的使用覆盖了非常多的工业领域：在普通输送设备的辊筒轴端固定中，它用来锁止辊筒和传动轴的相对位置，避免辊筒在皮带摩擦力作用下出现空转；在小型减速器的齿轮定位中，它穿过轮毂上的螺纹孔顶在轴的凹坑内，固定齿轮的轴向位置，避免齿轮运转时出现轴向窜动导致啮合异常；在工装夹具的调整环节，它可以作为微调顶丝使用，通过旋转螺钉调整夹具定位块的伸出长度，实现工件装夹位置的精准微调；甚至在很多民用五金产品里，比如门锁的锁舌定位、家具的五金连接件固定，也能看到这类紧定螺钉的身影。

　　做三维建模的时候，需要特别注意几个容易出错的结构细节：一是螺纹收尾部分的退刀结构，不能把螺纹直接画到头部端面位置，实际加工中螺纹最后一牙到头部之间会有一段不完整的螺纹收尾，建模时还原这个结构才能让模型和实际加工出来的零件一致，后续做装配干涉检查的时候才不会出现误判；二是一字槽的槽口边缘需要做微小的倒角，实际加工中铣槽工序后槽口边缘会自然形成小的倒角，不会是绝对尖锐的直角，忽略这个细节的话模型做工程图导出时会出现不符合加工工艺的结构；三是锥端和螺纹部分的过渡位置，需要做平滑的圆弧过渡，避免应力集中，这个位置是螺钉受载时应力最高的区域，如果是直角过渡的话，在反复冲击载荷下很容易从这个位置出现断裂。

　　很多设计新手在选型这类螺钉的时候，容易忽略使用场景的载荷特性，在有较大冲击载荷的位置选用普通碳钢材质的紧定螺钉，往往会出现螺钉断裂、松动的问题，实际上在重载、冲击载荷大的场景下，需要选用经过热处理的高强度合金钢材质螺钉，表面做发黑或者镀锌处理提升防锈能力；而在有防腐要求的食品设备、化工设备场景下，则需要选用不锈钢材质的对应规格螺钉，避免锈蚀污染物料或者被腐蚀失效。另外在安装空间受限的场景下，要提前核算螺钉的安装长度，确保螺钉拧紧后不会超出螺纹孔的另一端，避免和内部的运动部件发生干涉，比如在空心轴上安装紧定螺钉时，要严格控制螺钉的长度，防止螺钉顶到空心轴内部穿设的管线或者其他零件。
