压接式镀锌终端连接端子结构设计

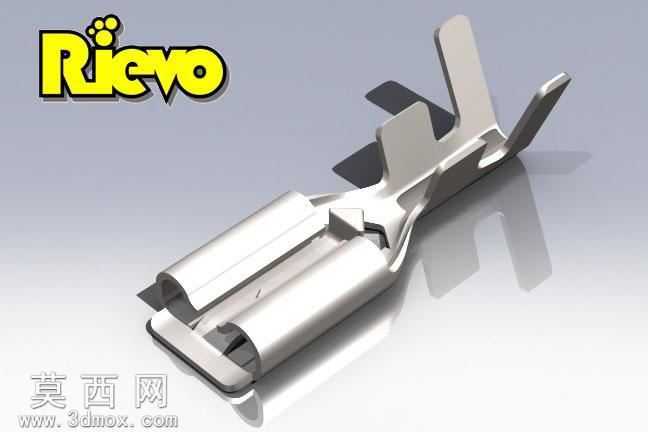

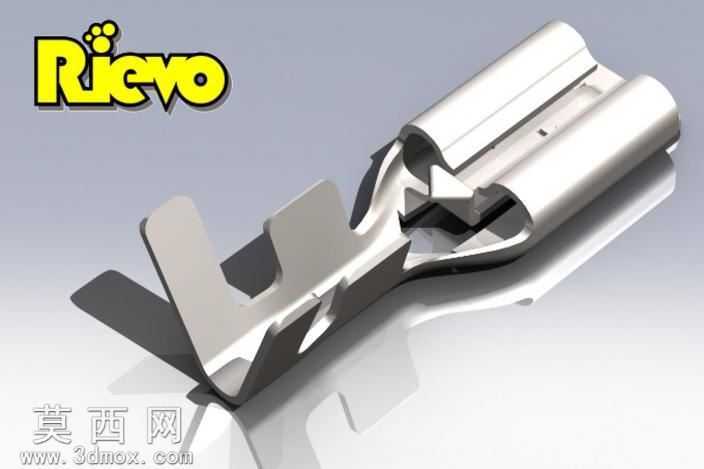

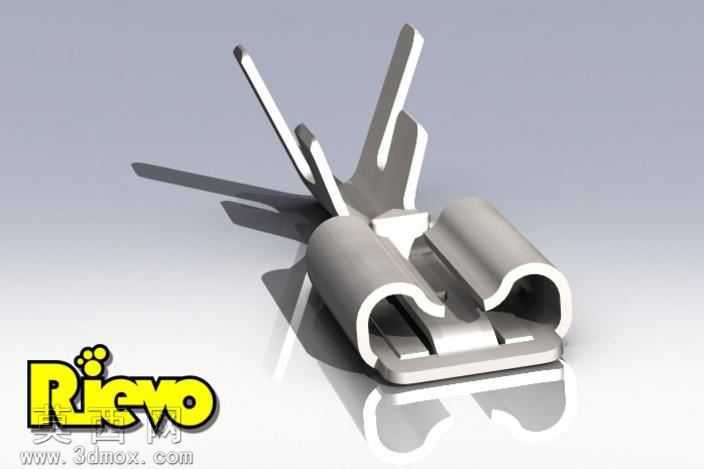

本模型为压接式镀锌终端连接端子，采用SolidWorks软件完成全参数化三维建模，建模过程遵循精密冲压五金件的设计逻辑，以真实冷冲压端子的生产工艺为基准搭建特征结构。建模初始阶段先绘制端子展开状态的轮廓草图，精准定位每一处折弯线、冲压缺口、弹性卡接结构的位置，通过钣金模块的基体法兰、边线法兰、褶边、成型工具等特征，逐步构建出端子的立体形态，所有折弯半径、料厚参数均匹配常规端子冲压生产的工艺标准，避免出现无法落地生产的不合理结构。模型完整还原了端子的核心功能结构：一端为双层卷制的插接过孔，孔内设计有向内凸起的弹性卡舌，可在与对接插销装配时提供持续的抱紧力，保证导电接触的稳定性，卷边处做了圆弧过渡处理，避免装配时刮伤对接件表面镀层；另一端为压接翼结构，两片对称的压接爪带有防滑锯齿结构，压接导线时可咬入线芯表层，增大接触摩擦力防止导线拉脱，同时压接翼根部设计有应力释放槽，避免压接弯折时出现基材断裂的问题；端子中部设计有两处定位挡片，可在端子装入塑壳时起到限位固定作用，防止端子在塑壳内发生窜动移位。渲染阶段采用金属镀铬材质模拟镀锌后的表面效果，调整材质的反射粗糙度、高光强度参数，还原冷冲压件经电镀处理后的光亮金属质感，场景布置采用柔和的面光源打光，搭配反光地面突出端子的结构轮廓与金属光泽，阴影参数调整为软阴影，避免生硬阴影遮挡端子的细节结构。设计过程中重点考量了端子的导电性能与机械性能的平衡，所有导电接触面均做了平整化处理，减少接触电阻，弹性卡舌的折弯角度经过反复调整，既保证足够的接触压力，又避免弹力过大导致插拔力超标或长期使用出现应力松弛，整体结构紧凑，料厚均匀，符合高速冲压生产的工艺要求，可直接用于端子的结构验证、装配干涉检查以及生产工艺的前期评估。
