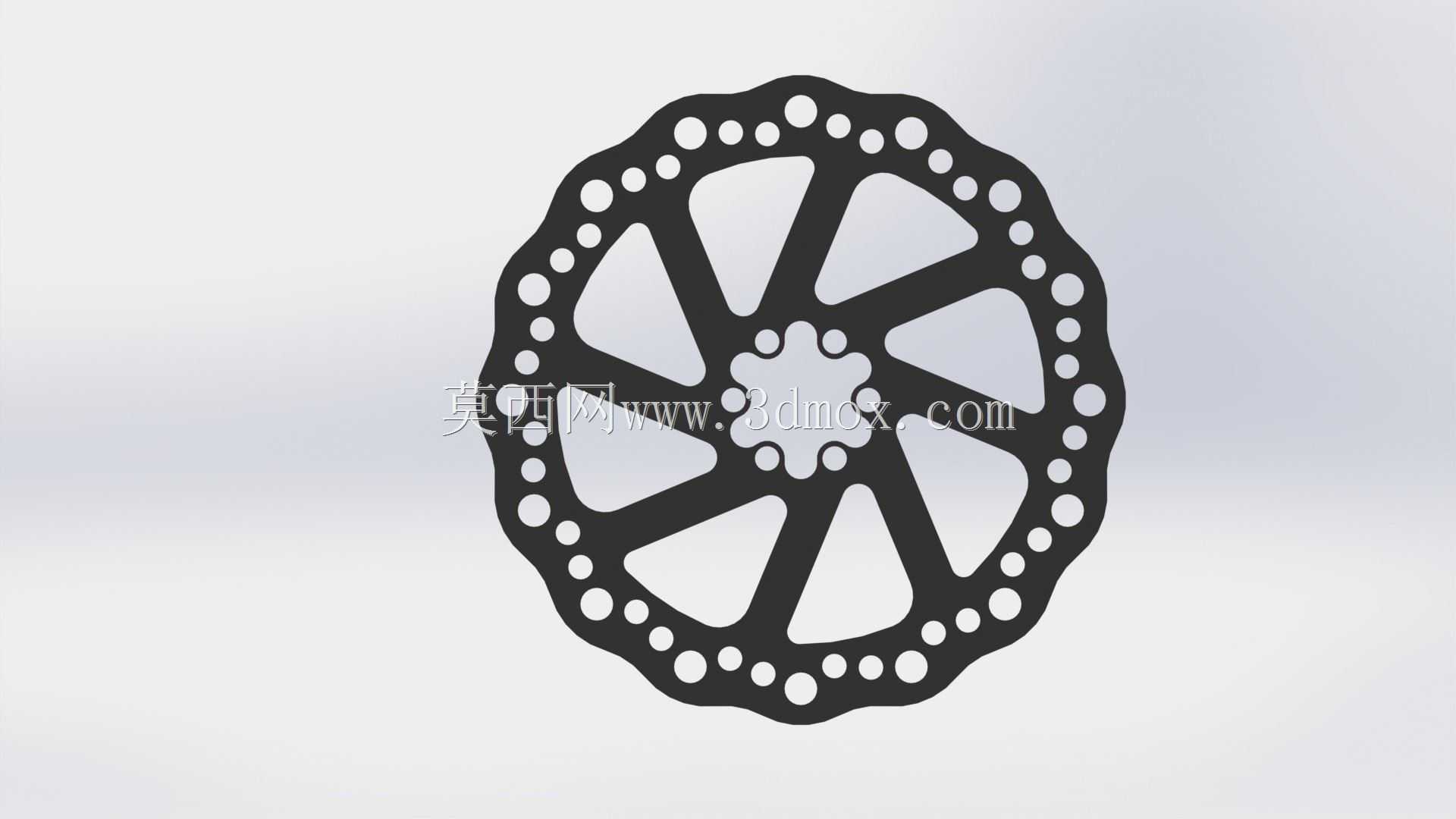

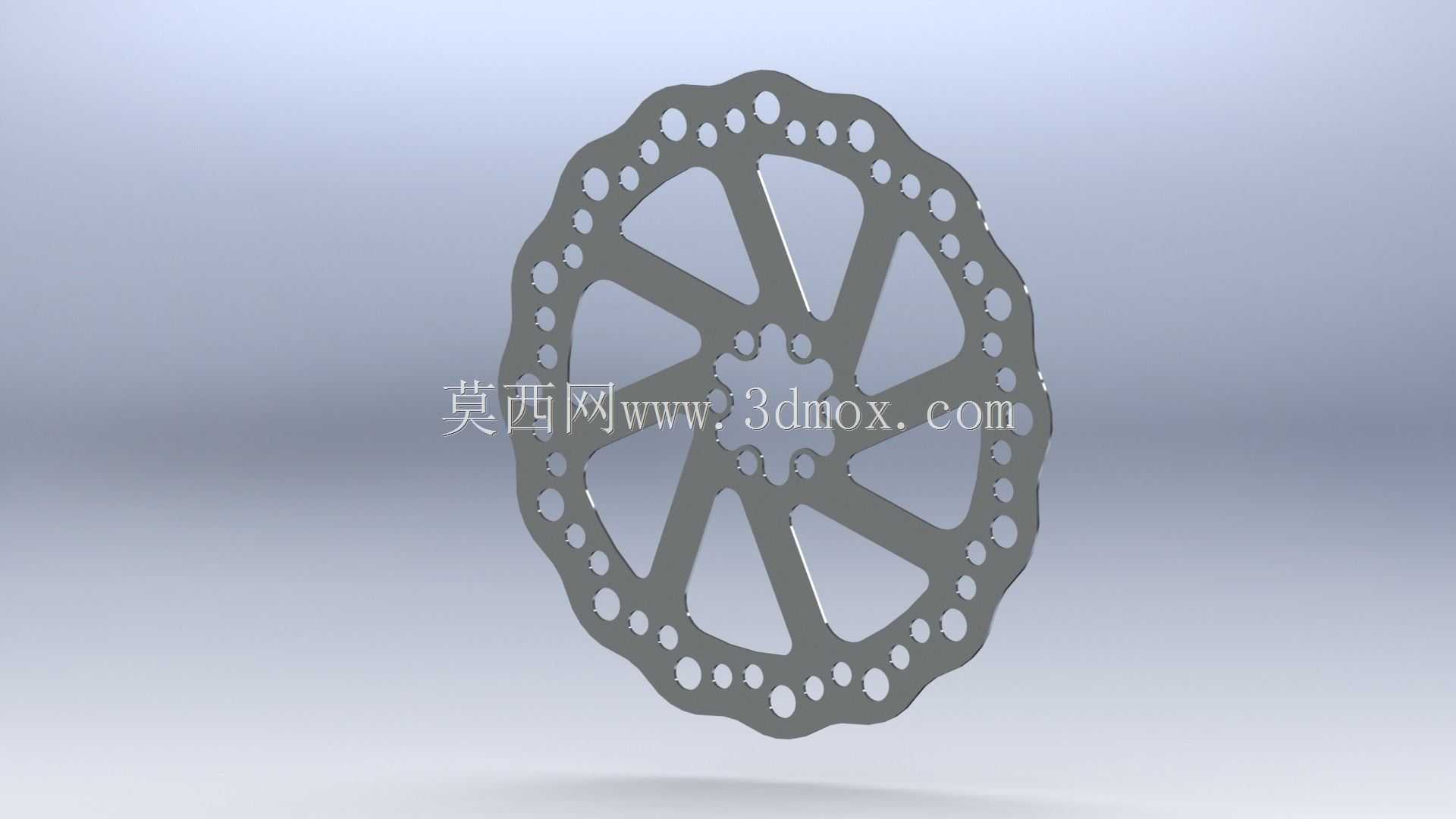

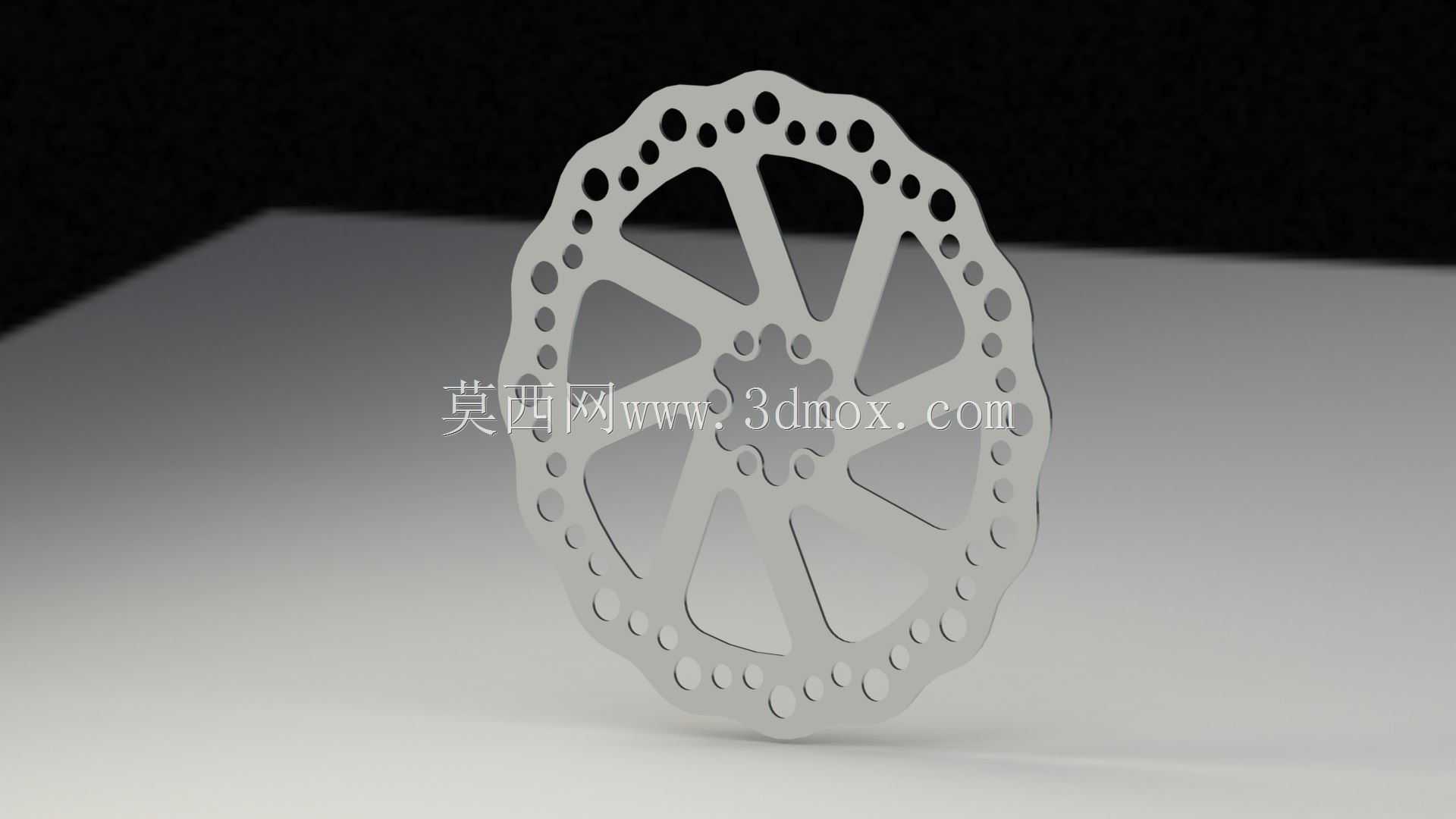

160mm规格自行车双循环盘式制动转子

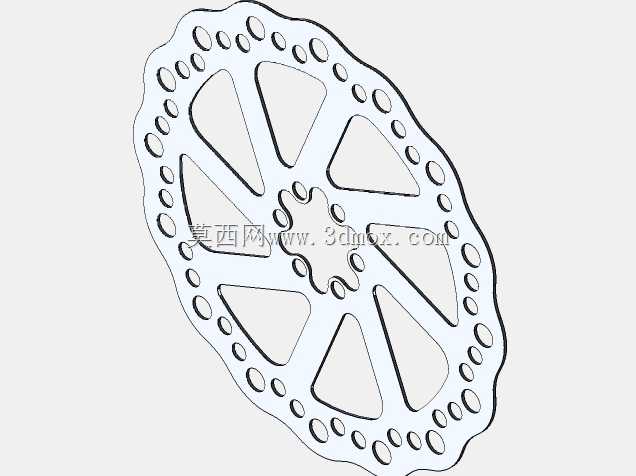

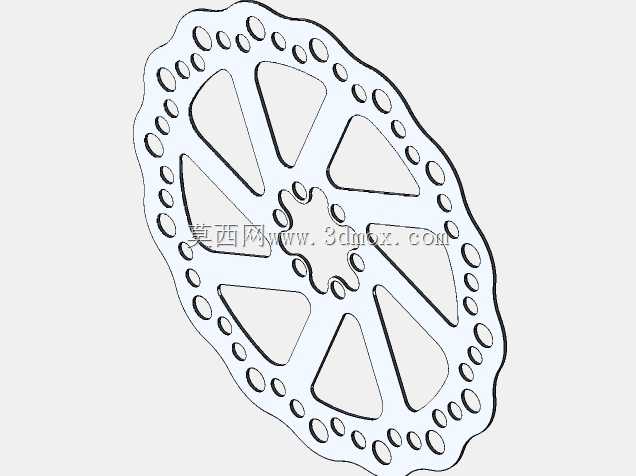

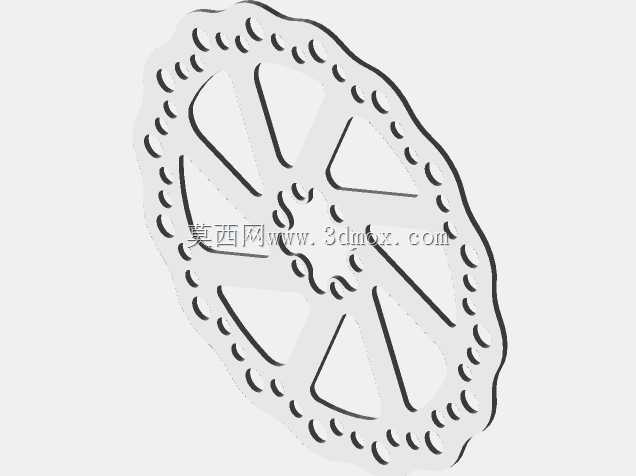

　　日常通勤、山地越野、公路竞速等不同骑行场景下，制动系统的可靠性直接决定骑行安全边界，盘式制动相比传统圈刹，不受轮圈沾水、沾泥、形变的影响，制动力输出线性且衰减幅度小，已经成为中高端自行车的标准配置，而制动盘作为碟刹系统的核心摩擦副部件，其结构设计直接决定刹车手感、散热效率、重量表现与使用寿命。这款160mm直径的盘式制动转子，采用双循环散热结构设计，适配市面上绝大多数标准六钉碟刹花鼓安装位，也可通过适配座兼容中锁规格花鼓，安装边界覆盖常规山地车、城市通勤车、砾石公路车的前轮或后轮使用需求，安装时需保证盘片与卡钳来令片的平行度误差控制在0.1mm以内，避免出现蹭碟、制动偏磨的问题。从结构设计逻辑来看，盘片外缘采用波浪形轮廓设计，

　　并非单纯为了外观辨识度，这种轮廓在盘片随车轮转动时，能够带动周边空气形成定向流动的气流，配合盘面上均匀分布的大小不一的镂空孔洞，形成内外双循环的散热风道：靠近外缘的大尺寸镂空负责快速导出摩擦产生的高温空气，靠近安装法兰的小尺寸孔洞负责引入外部低温空气，长时间连续制动时，能够将盘片表面温度控制在合理区间，避免来令片树脂材质过热碳化导致制动力骤降的热衰现象，同时镂空结构也能有效降低盘片自身重量，减少轮组转动惯量，提升骑行加速与减速的响应速度。盘片中心的花键式安装定位结构，能够保证盘片与花鼓的同轴度，避免高速转动时出现偏摆，安装孔位的位置度公差经过严格校核，与标准六钉花鼓的安装螺柱完全匹配，锁紧时需按照对角顺序逐步拧紧螺丝，

　　锁紧力矩控制在4-6N·m，避免单颗螺丝受力过大导致盘片形变或螺柱滑牙。摩擦工作面采用平面度极高的精冲工艺成型，表面粗糙度控制在Ra1.6以内，保证来令片与盘片接触时摩擦面贴合均匀，制动力输出不会出现突兀的顿挫感，新手也能轻松掌控刹车力度，避免抱死摔车。盘片边缘做了钝化倒角处理，安装与维护时不会划伤手部，转动过程中也不会剐蹭到车架或前叉的走线。在实际使用场景中，这款制动盘能够适配树脂、半金属、烧结等不同材质的来令片，日常城市通勤遇到雨天路面湿滑的情况，镂空孔洞能够快速刮除盘片表面的水膜，制动响应速度比实心盘提升30%以上，山地越野场景下连续长下坡制动，双循环散热结构能够避免盘片过热出现形变翘曲，延长盘片与来令片的更换周期。

　　设计过程中通过有限元分析对盘片受力结构做了拓扑优化，在保证盘片结构强度、能够承受最大1200N制动力矩的前提下，尽可能去除非受力区域的材料，兼顾强度与轻量化表现，整体重量控制在120g左右，不会给轮组带来额外的负重负担。盘片的厚度采用行业通用的1.8mm标准规格，磨损极限厚度为1.5mm，日常维护时可通过游标卡尺测量厚度判断是否需要更换，当盘片表面出现深度超过0.2mm的摩擦沟槽时，也建议及时更换，避免损伤来令片或导致制动力下降。
