UrBee品牌标识金属徽章结构设计

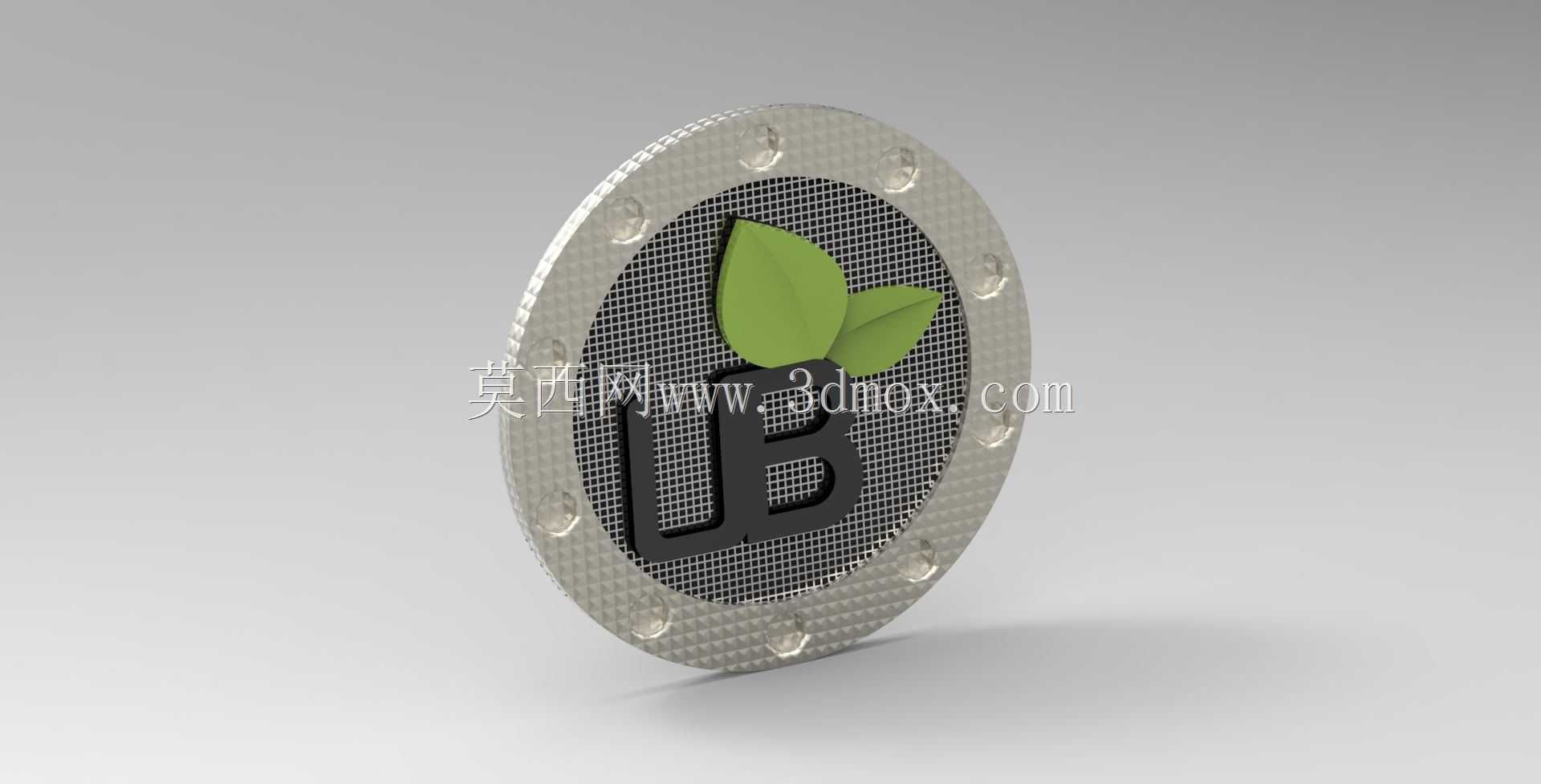

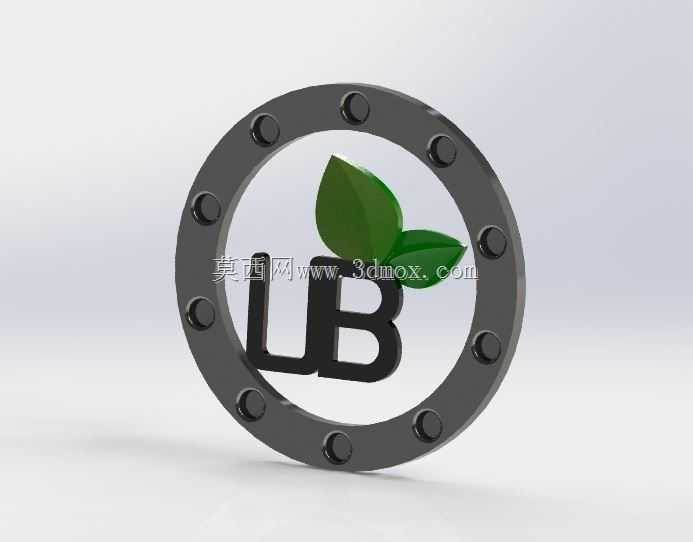

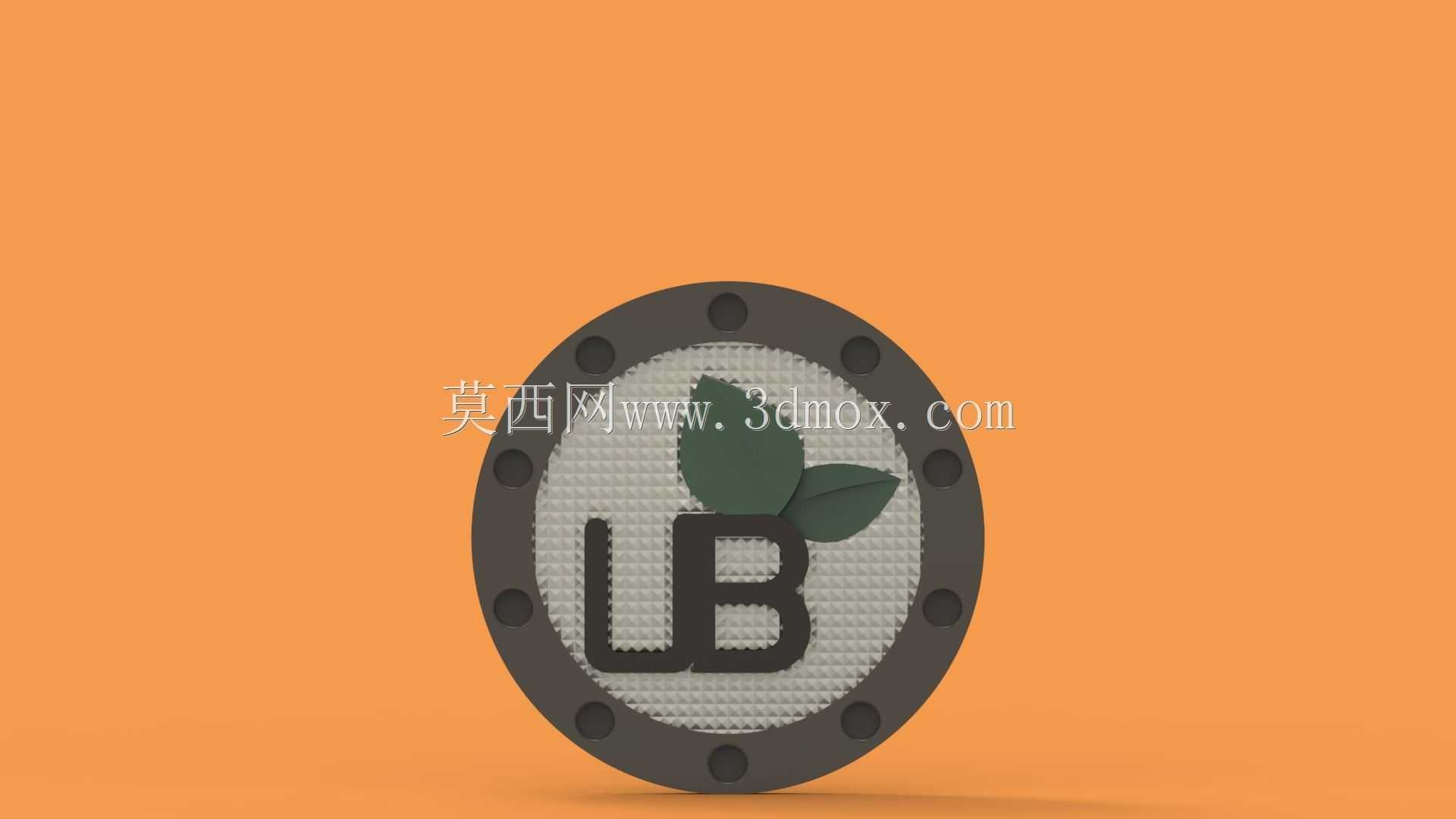

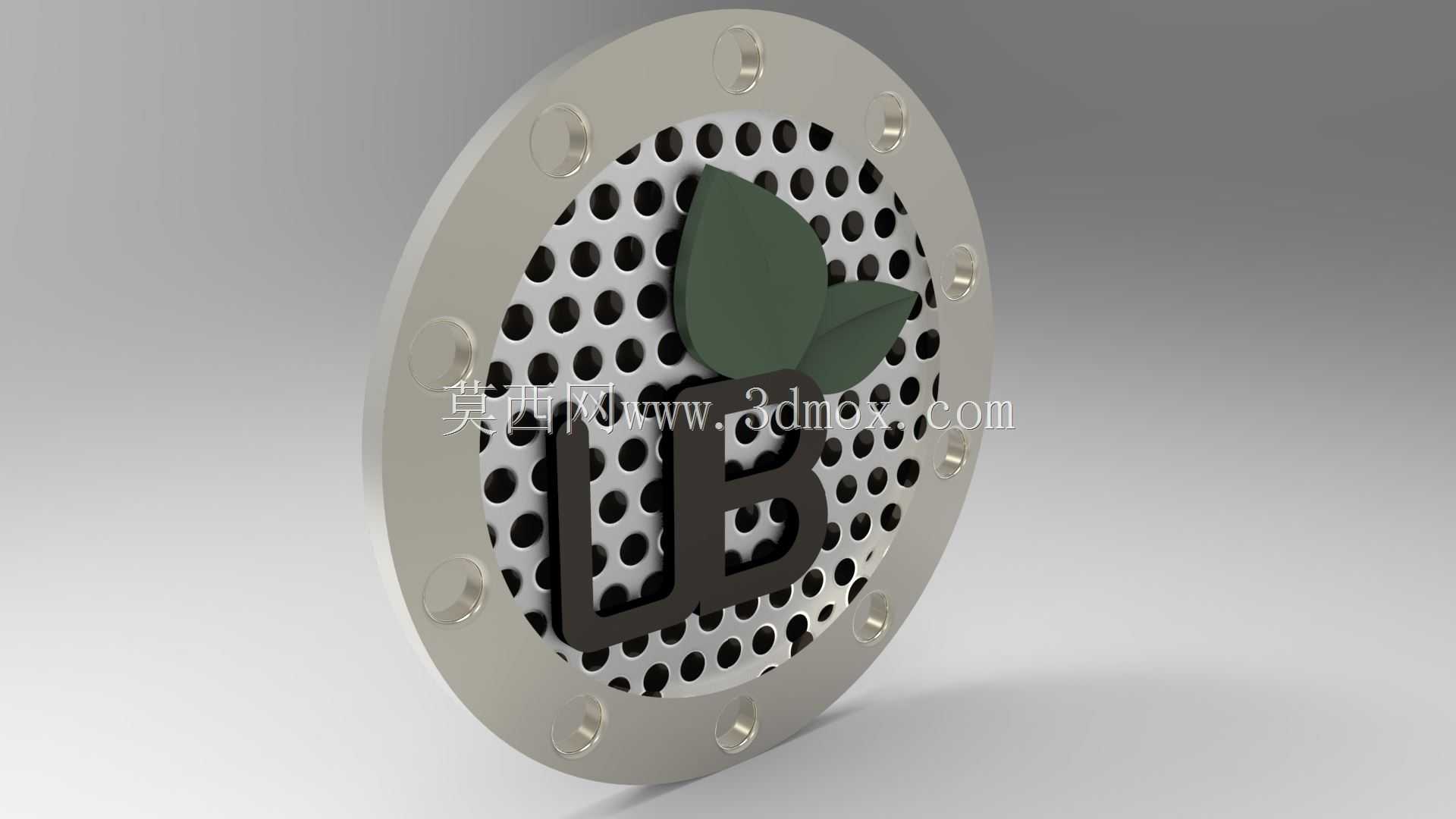

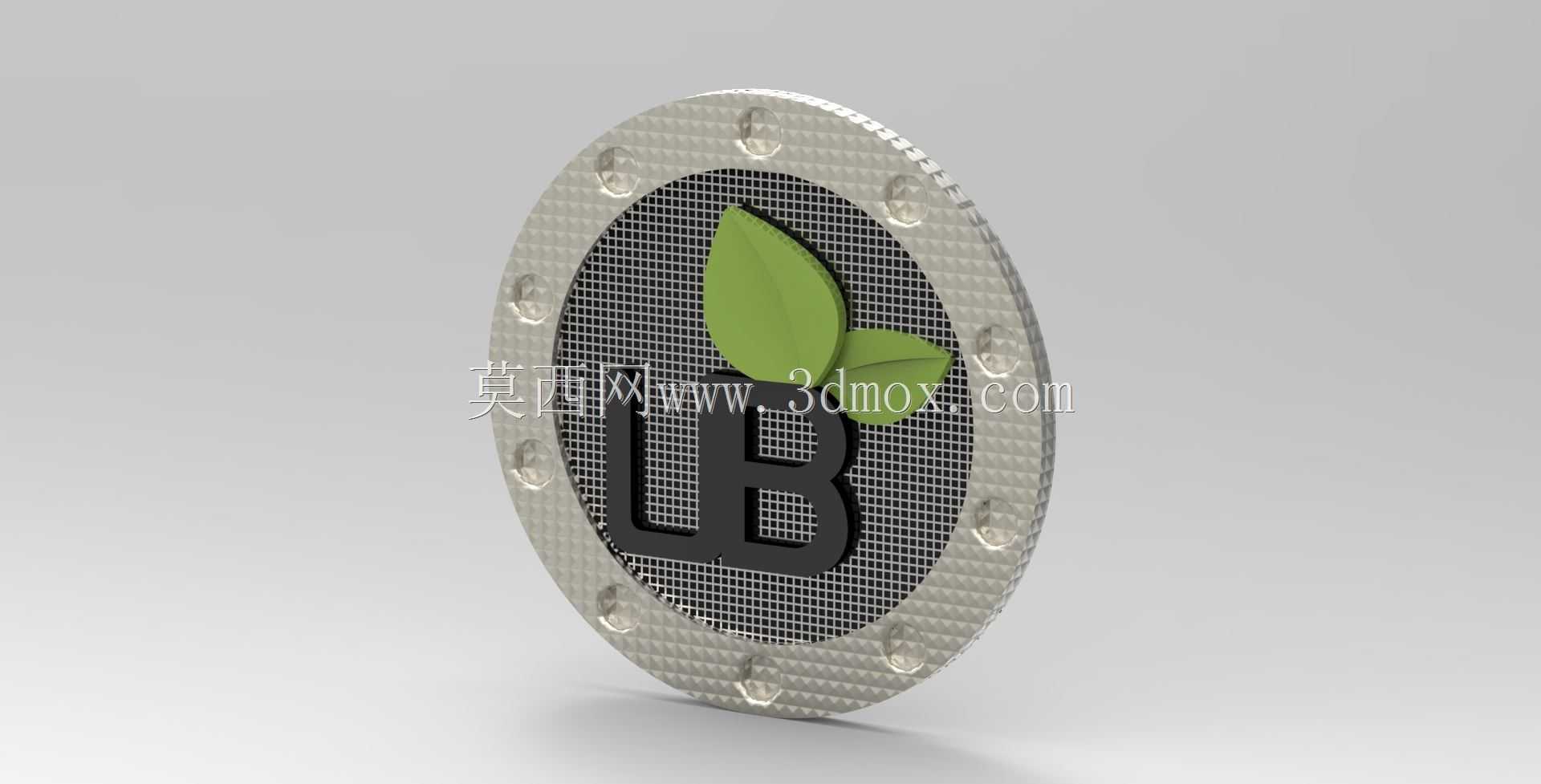

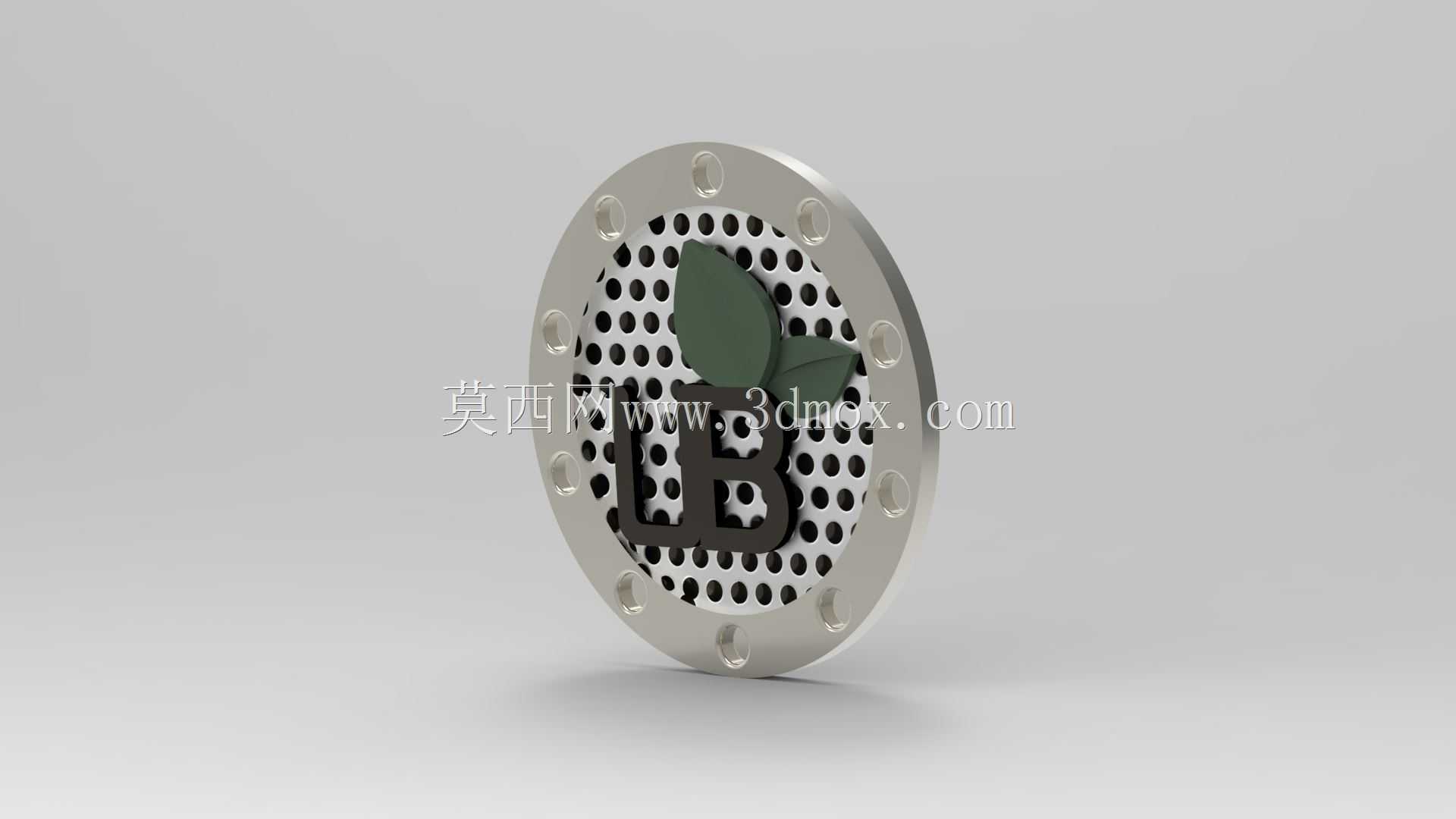

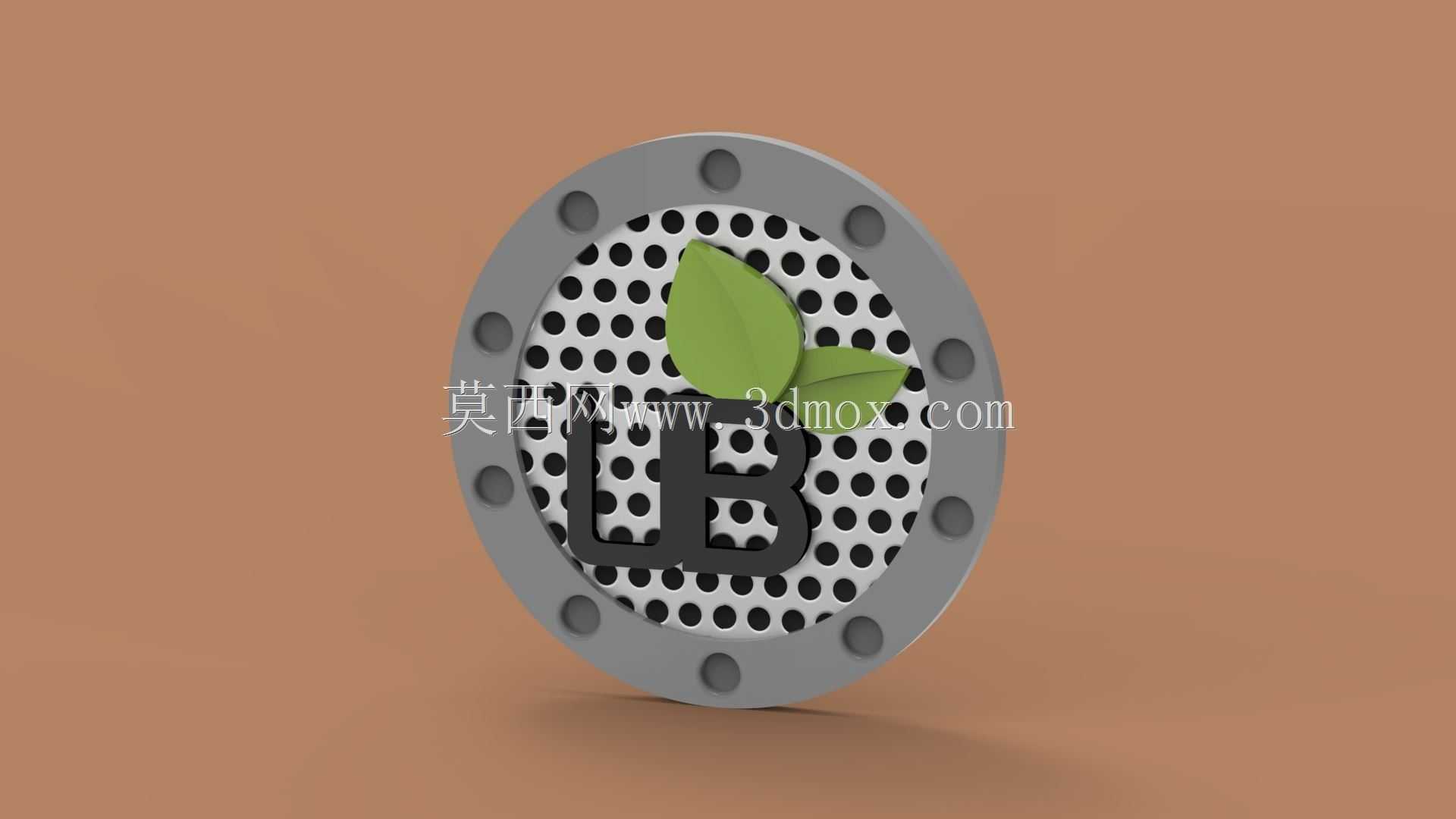

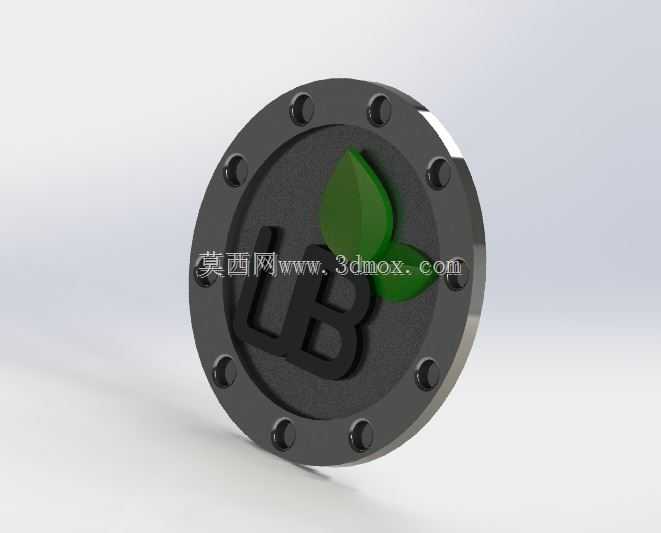

　　这款品牌标识徽章主要面向新能源概念载具、绿色主题科技产品的外观标识装配场景，可直接安装在设备前脸、侧围装饰位或者展台展示装置的预留安装位，作为品牌视觉识别的核心外露部件，替代传统印刷、粘贴类标识，提升整机外观的金属质感与品牌辨识度。从结构设计来看，整体采用圆形法兰式基底，外圈均匀分布8个沉头安装孔，安装孔位做了锪平处理，装配后螺丝头部完全沉入孔内，不会突出徽章表面，避免剐蹭同时保证外观平整度，安装孔的中心距按照常规小型装饰件的通用安装边界设计，适配M3规格的沉头螺丝，可直接固定在厚度1-5mm的金属、塑料或者复合材料面板上，不需要额外定制转接支架。基底面板采用整面均匀冲孔设计，冲孔为正圆形，按等边三角形排布，孔间距控制在3mm左右，

　　冲孔率约45%，这种设计一方面减轻了徽章整体重量，相比实心金属铭牌减重接近60%，另一方面冲孔形成的通透视觉效果，能让安装位置背后的设备结构若隐若现，搭配金属哑光质感，更契合科技类产品的简约设计风格。标识主体部分做了分层凸起设计，UB字母标识比冲孔面板高出4mm，字母边缘做了R0.5的小圆角处理，避免锐边割手同时减少光线直射下的生硬反光；字母上方的两片叶形装饰比字母标识再高出1.5mm，形成第二层视觉层次，叶形边缘做了自然的弧度过渡，没有生硬的折角，呼应品牌的绿色概念定位，分层结构在装配后能形成自然的光影差，即使在弱光环境下也能清晰识别品牌标识。设计过程中优先考虑了户外使用的耐候性，所有外露棱边都做了钝化处理，

　　没有应力集中的尖角位置，金属材质的结构强度远高于塑料标识或者印刷贴纸，能承受日常的轻微剐蹭、高低温环境变化，不会出现贴纸起翘、印刷脱落的问题。安装边界方面，徽章整体外径控制在120mm，整体凸起高度不超过8mm，安装后不会突出设备外轮廓过多，避免在设备搬运、使用过程中被磕碰损坏；沉头孔的位置距离徽章外边缘10mm，保证安装位置的结构强度，拧紧螺丝时不会出现边缘开裂的问题。从实际装配适配性来看，这款徽章的安装孔位可以兼容大部分现有小型设备的装饰件预留孔位，不需要对原有设备面板做二次打孔修改，替换原有标识时的改造成本极低；冲孔面板的背面做了0.2mm的浅槽设计，装配时可以在槽内粘贴薄款密封泡棉，既可以填充徽章与安装面板之间的间隙，

　　避免行车或者设备运行过程中产生共振异响，也能起到防水防尘的作用，防止水汽从冲孔位置进入设备内部。标识的分层凸起结构在建模时做了拔模角度处理，所有凸起特征的拔模斜度为1.5度，不管是采用金属铣削加工、钣金冲压还是3D打印制作，都能顺利脱模或者完成加工，不需要额外做电极拆分或者支撑结构，加工工艺适配性强。叶形装饰的曲面采用G2连续过渡，曲面曲率变化平缓，加工时不会出现刀具接痕，表面做哑光喷砂处理后质感均匀，不会出现局部反光过强的问题。在实际使用场景中，这类金属徽章除了作为设备本体的标识件，也可以单独作为周边纪念徽章、展台展示装饰件使用，只需要更换背面的固定结构，就能适配胸针、磁吸、粘贴等不同安装方式，结构通用性较强。设计时没有采用复杂的异形结构，所有特征都可以通过常规三轴加工设备完成制作，不需要五轴联动加工，加工成本可控，适合小批量定制或者批量生产。
