环形螺旋压缩弹簧结构设计

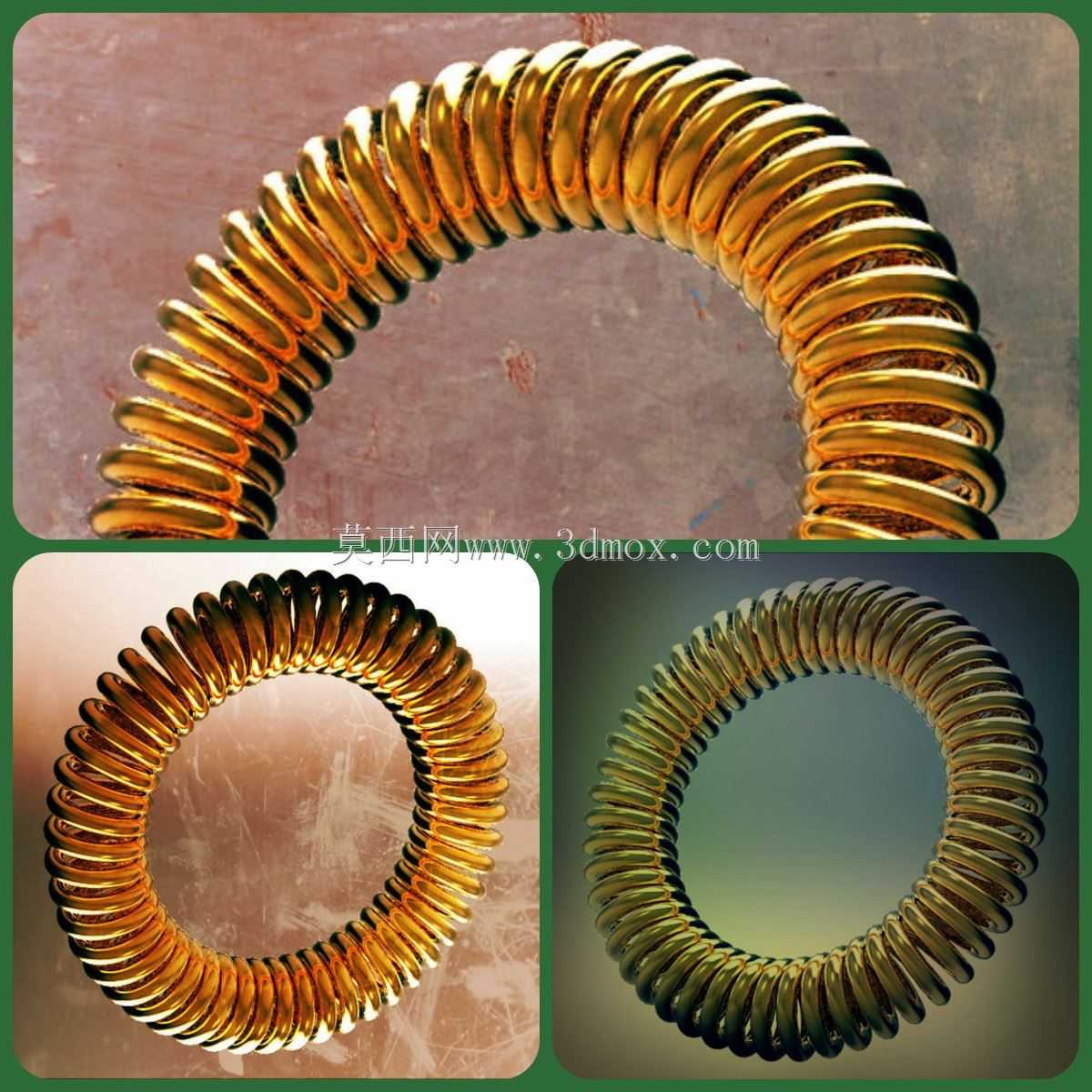

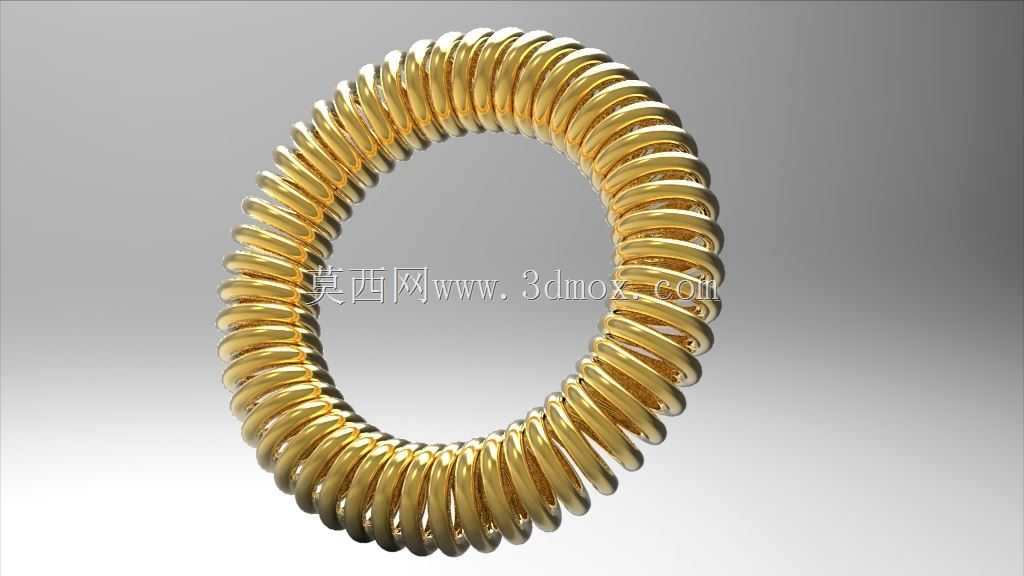

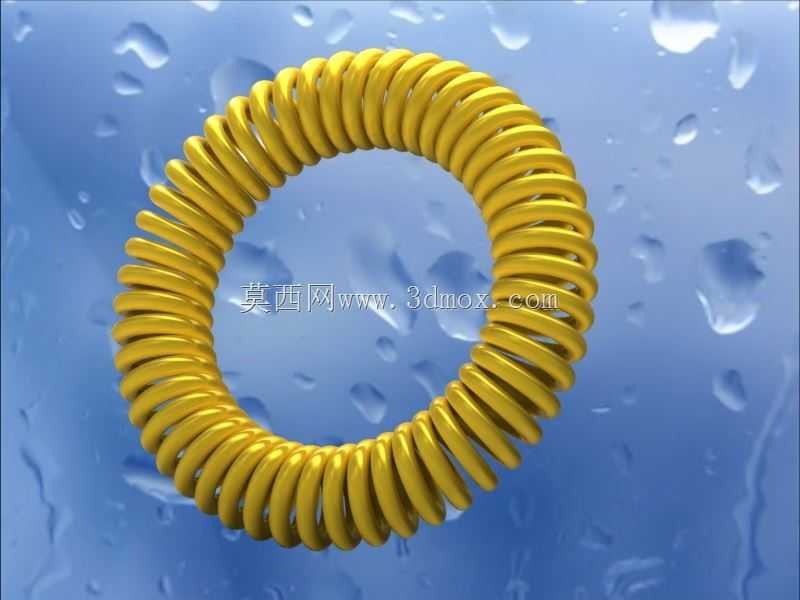

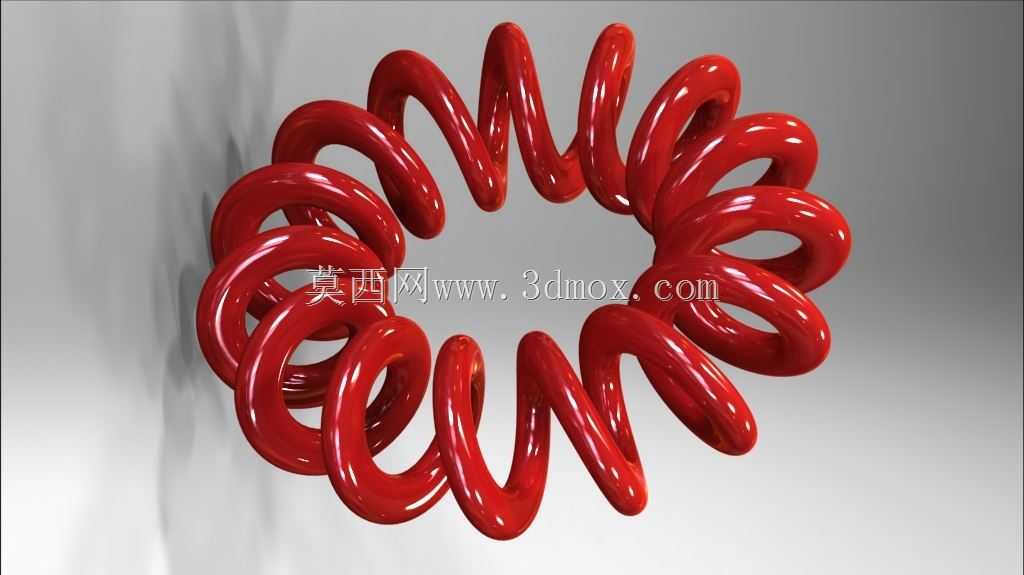

　　在各类需要周向均匀缓冲、环形空间弹性补偿的机械结构中，这类环形排布的螺旋压缩弹簧是非常实用的弹性元件，不同于常规直线排布的圆柱螺旋弹簧，它将螺旋簧体沿环形轨迹弯曲成型，形成闭合的圆环结构，能够在环形安装空间内提供均匀分布的弹性力，适配很多常规直线弹簧无法覆盖的安装场景。

　　从实际应用场景来看，这类弹簧常被用在环形密封结构的预紧、周向均布的缓冲限位、旋转部件的柔性支撑、环形接合面的压力补偿等位置，比如管道法兰的环形密封预紧、旋转工作台的周向缓冲、小型振动设备的环形隔振、快拆结构的环形卡紧预紧等场景，都能看到这类结构的应用。它不需要在圆周方向布置多个独立的小弹簧，单根环形弹簧就能实现整圈的均匀弹力输出，避免了多弹簧布置时弹力不均、安装点位多、维护繁琐的问题，尤其适合安装空间狭窄、需要整圈均匀施力的紧凑结构中。

　　从功能特性上看，这类弹簧保留了圆柱螺旋压缩弹簧的核心特性，依靠簧丝的扭转变形储存弹性势能，在外力撤除后能够快速恢复初始形态，提供稳定的复位弹力。同时因为整体呈环形闭合结构，它的弹力是沿环形圆周均匀分布的，不会出现局部应力集中导致的弹力突变，在承受轴向压力时，整圈的变形量保持一致，能够保证配合面的压力均匀，避免出现局部密封失效、支撑偏载的问题。簧体表面做了光滑处理，没有毛刺和应力集中的缺口，在反复压缩变形的工况下，疲劳寿命表现优于多段拼接的弹性结构，能够承受数十万次的循环压缩载荷而不出现永久变形。

　　在设计思路上，这类弹簧首先需要匹配安装位置的环形边界尺寸，确定弹簧的中径、整体环形轮廓的中心直径，保证弹簧能够顺利嵌入对应的环形安装槽内，不会出现卡滞或径向窜动的问题。簧丝直径的选择需要结合所需的总弹力、压缩行程来计算，既要保证在额定压缩量下能够输出足够的预紧力，又要避免簧丝应力超过材料的许用切应力，防止出现过载断裂或塑性变形。螺旋圈的节距设计需要考虑弹簧的并紧高度，保证在最大压缩行程下，簧圈不会出现并紧卡死的情况，同时预留足够的变形余量，应对工况中可能出现的过载冲击。环形弯曲成型的过程中，需要控制簧体的弯曲半径，避免弯曲位置的簧圈出现节距突变、簧丝截面变形的问题，保证整圈弹簧的刚度一致，不会出现局部刚度过大或过小的缺陷。

　　从安装边界来看，这类弹簧通常安装在环形凹槽内，凹槽的深度需要匹配弹簧的自由高度和最大压缩量，保证弹簧压缩到工作高度时，凹槽能够对弹簧起到径向限位作用，避免弹簧在工作过程中出现径向偏移。凹槽的宽度需要略大于弹簧的外径，预留微小的径向间隙，防止弹簧压缩时外径膨胀导致卡滞，同时间隙不能过大，避免弹簧在槽内出现窜动、偏斜。安装时需要保证弹簧的环形端面与配合面完全贴合，不能出现局部翘起的情况，否则会导致弹力分布不均，影响预紧或缓冲效果。在与密封件配合使用时，弹簧的弹力需要作用在密封件的压力作用面上，保证密封件整圈受压均匀，实现可靠的密封效果，避免介质泄漏。

　　在实际选型应用中，需要根据工况的载荷特性、环境温度、腐蚀条件选择合适的簧丝材料，常规工况下选用碳素弹簧钢丝即可满足需求，在有腐蚀环境的场景下可以选用不锈钢弹簧钢丝，在高温工况下则需要选用耐热合金弹簧钢丝，保证弹簧在工作环境下的力学性能稳定。设计建模过程中，需要准确还原螺旋簧体沿环形路径扫描的成型特征，保证每一圈簧丝的螺旋升角、节距都与实际设计参数一致，避免建模误差导致后续3D打印或加工出来的样件尺寸不符，影响装配和使用性能。
