丰田车型配套前照大灯结构三维数模

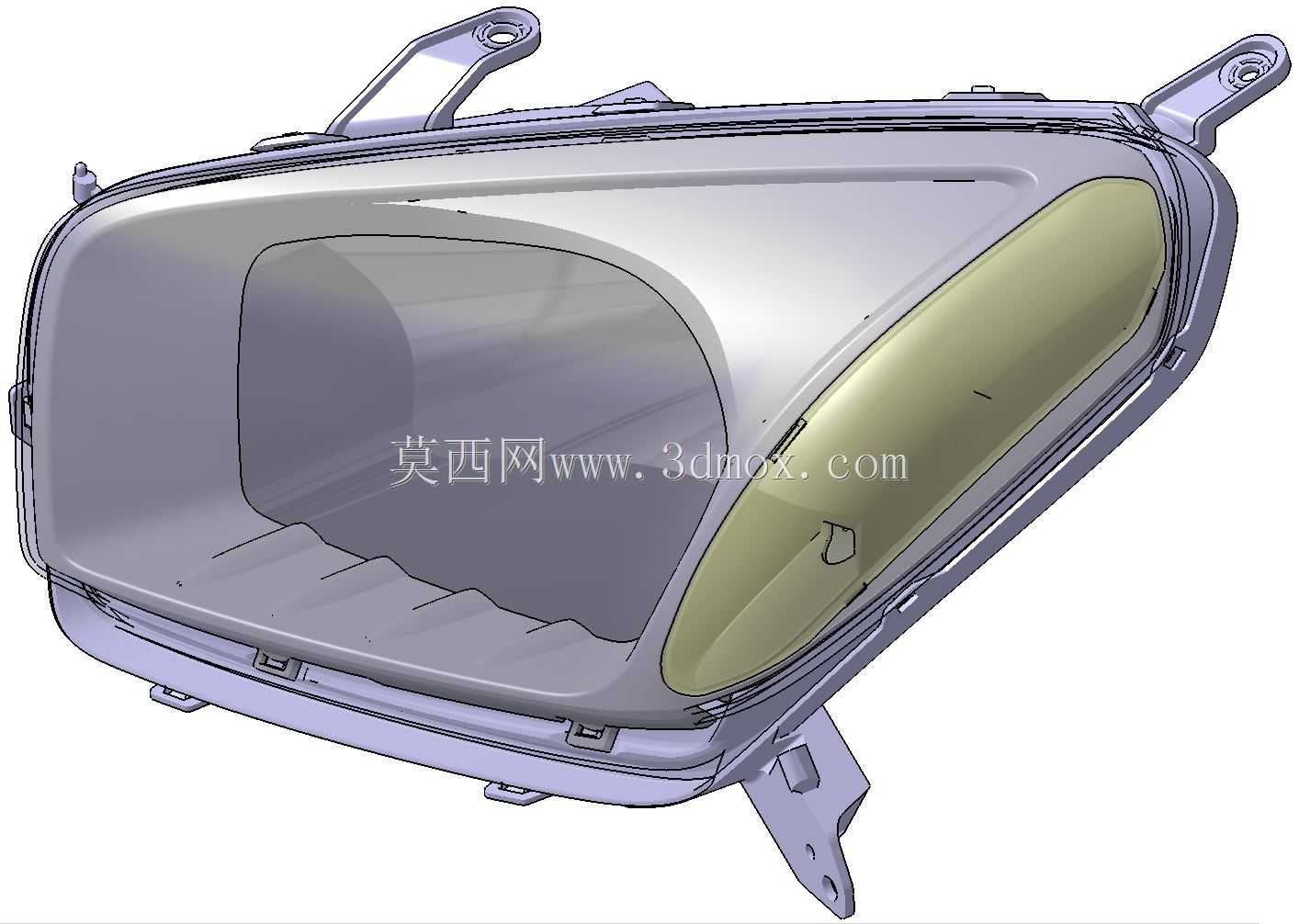

　　在整车灯具开发流程中，前照灯作为兼顾照明功能与外观造型的核心外饰件，其结构设计需要同时满足光学性能、装配精度、耐久可靠性等多维度要求，本次呈现的头灯结构数模，针对丰田对应车型的前脸安装空间做了全尺寸适配，可直接用于灯具改型、安装匹配校核、结构工艺分析等场景。从实际装车场景来看，该款头灯布置于车辆前脸两侧的翼子板与前保险杠合围区域，承担夜间行车道路照明、会车光型切换、示宽标识等核心功能，日常使用中需要承受高速行驶的气流冲击、不同温湿度环境下的密封考验、车辆行驶过程中的持续振动，因此结构设计上做了多维度的强化处理。数模完整还原了灯体的所有安装定位结构：上部伸出的两个带孔安装支耳，用于和车身前端的上安装支架通过螺栓紧固，

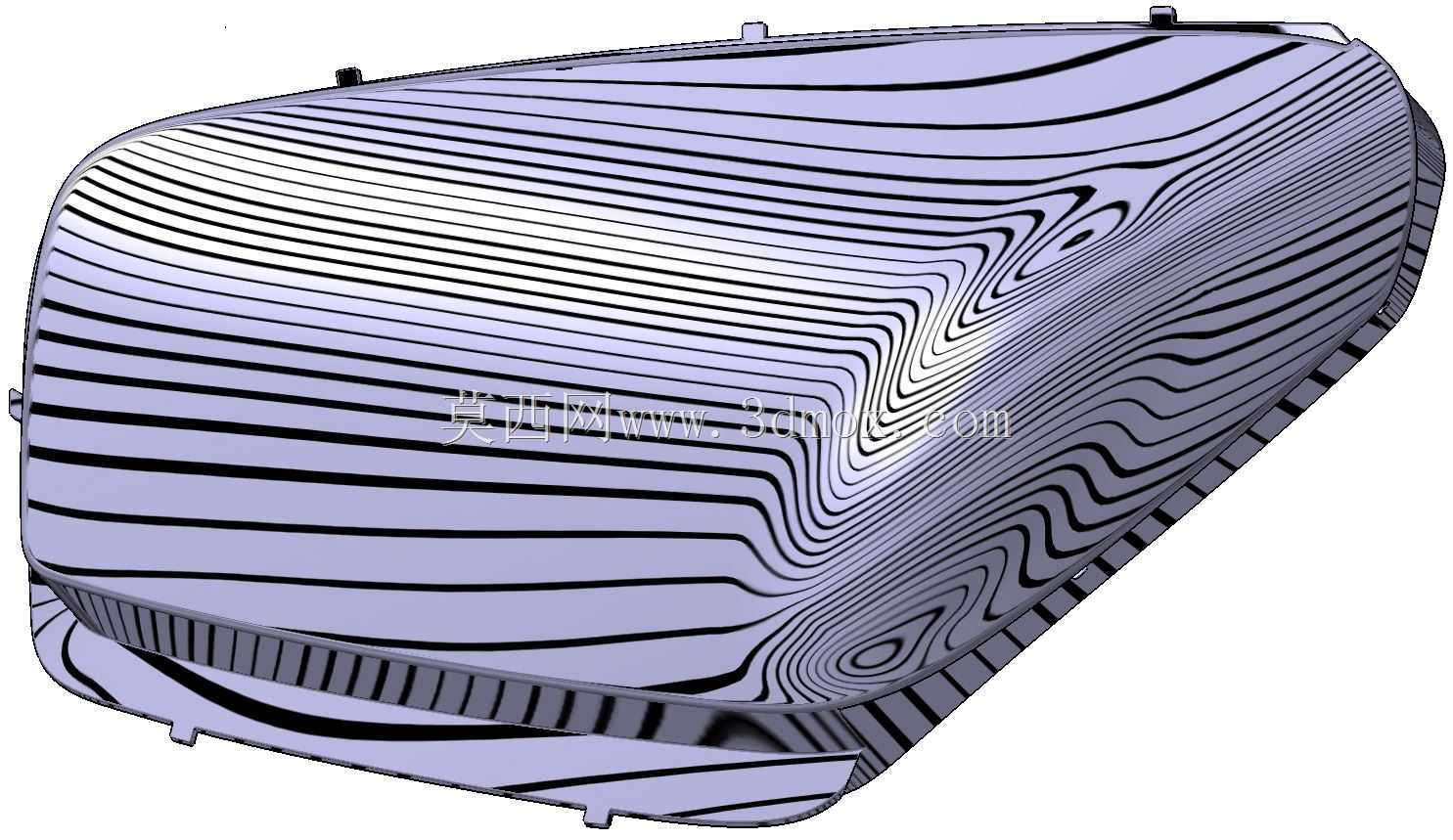

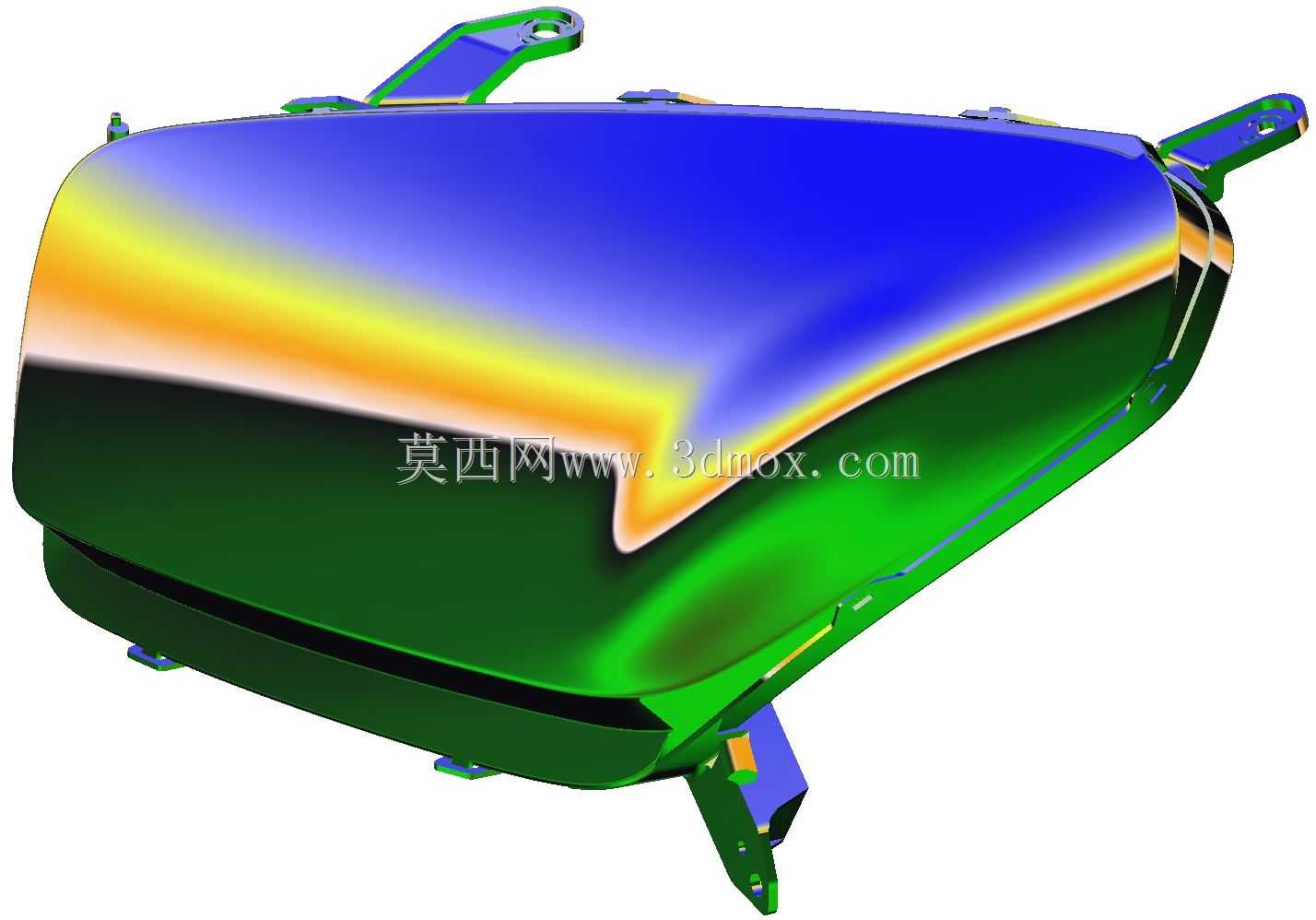

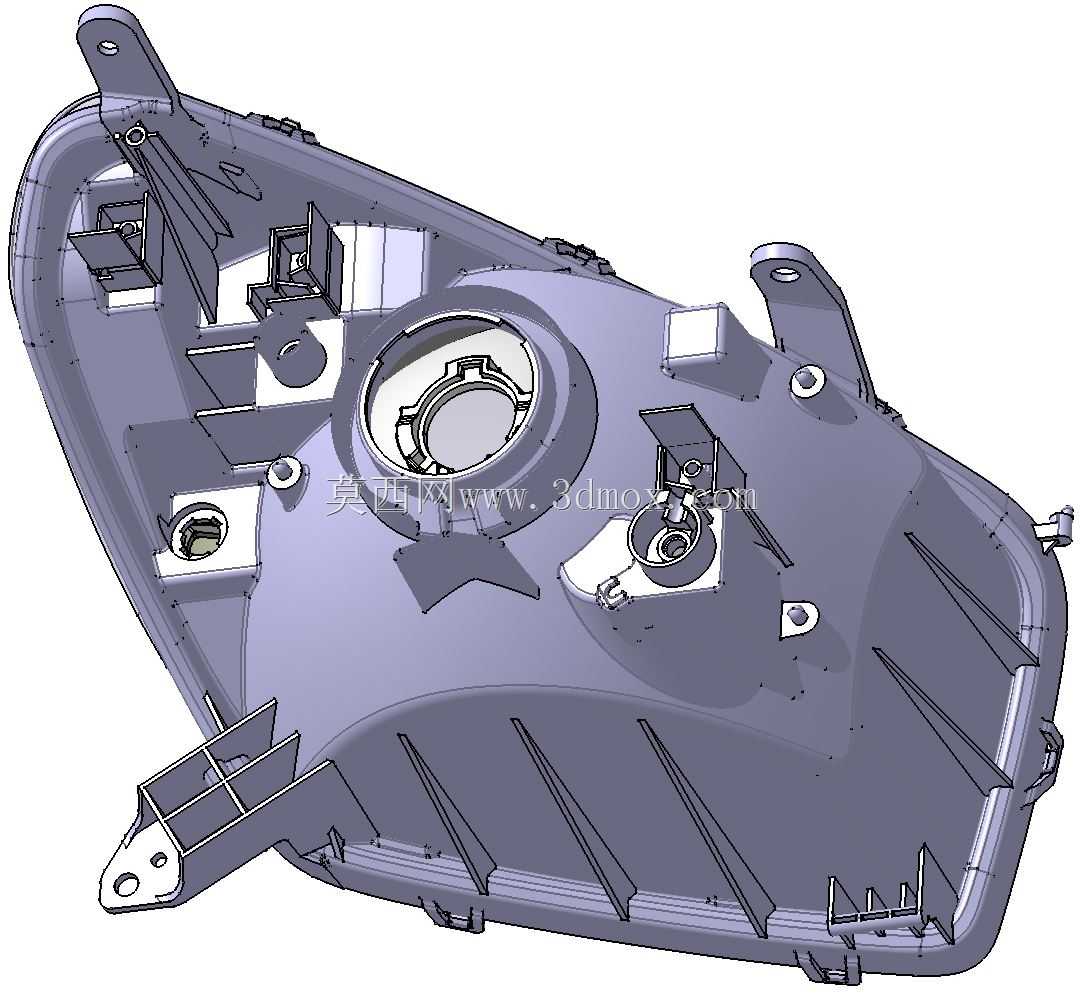

　　支耳上的安装孔位做了公差适配设计，预留了装配调整余量，可抵消车身焊接总成的累计公差，保证灯体与周边翼子板、保险杠、引擎盖的分缝均匀度；下部的多个卡扣式安装位，用于和前保险杠的对应卡槽配合，实现快速定位装配，减少总装工位的紧固件使用量，提升装配效率；侧部伸出的斜向支耳则用于和翼子板内侧的安装点连接，形成三点以上的稳定固定结构，避免车辆长期行驶后灯体出现移位、抖动问题。灯体主体采用分层式结构设计，外侧的灯罩区域做了曲面顺滑处理，既匹配整车前脸的流线型造型，降低高速行驶时的风阻系数，也能保证光线投射的均匀性，避免灯罩曲面出现光学畸变影响照明效果；灯腔内部的结构预留了光源模组、反射碗、调光机构的安装空间，可适配卤素或者LED光源的安装需求，

　　内部的加强筋布置既提升了灯体的整体刚性，也能起到一定的隔光作用，避免灯腔内部出现光线乱反射影响光型。灯壳边缘的密封结构做了连续的翻边设计，用于安装密封胶条，装配后可实现灯腔的IP67级密封效果，防止雨水、灰尘进入灯腔内部造成灯具起雾、光源短路等问题。从安装边界来看，该款头灯的整体轮廓完全贴合对应车型前脸的安装空腔，所有安装点的坐标、安装方向、紧固件规格都和原车设计保持一致，周边的避让结构充分考虑了前保险杠内部的线束走向、翼子板内侧的加强筋布置、引擎盖关闭后的运动间隙，不会出现装配干涉问题。在结构设计思路上，该款头灯优先保证安装可靠性与密封性能，所有受力的安装支耳都做了根部加厚处理，并布置了三角形加强筋连接支耳与灯壳主体，

　　避免车辆振动过程中支耳出现断裂问题；灯壳的壁厚设计保持均匀，避免注塑生产过程中出现缩痕、翘曲等成型缺陷，同时在壁厚过渡区域做了圆角处理，减少应力集中风险。对于从事汽车灯具开发、车身改型设计、维修配件开发的结构工程师而言，该数模可直接用于安装点匹配校核、结构工艺分析、改装方案验证等工作，能够大幅缩短前期设计的测绘周期，避免从零开始建模出现的尺寸偏差、安装点错位等问题。在实际维修替换场景中，该结构的安装点位完全匹配原车设计，替换时无需对车身安装位做额外修改，可直接实现原位安装，保证装配后的外观间隙与原厂状态一致。灯体后部预留了线束接插件的安装空间与调光机构的操作空间，总装完成后可直接在发动机舱侧完成光源更换、灯光高度调节等操作，无需拆卸整个灯体，提升后期维护的便捷性。
