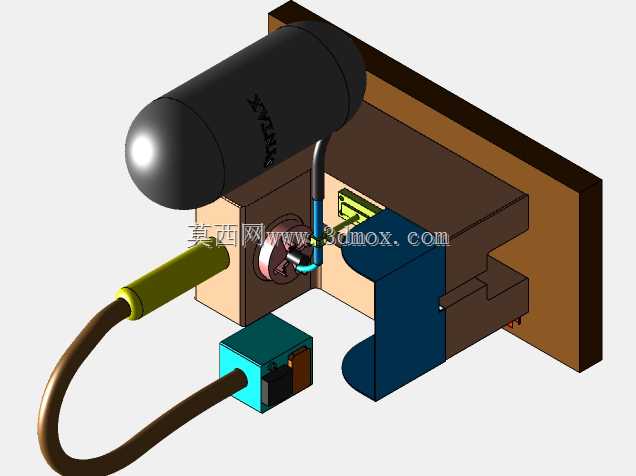

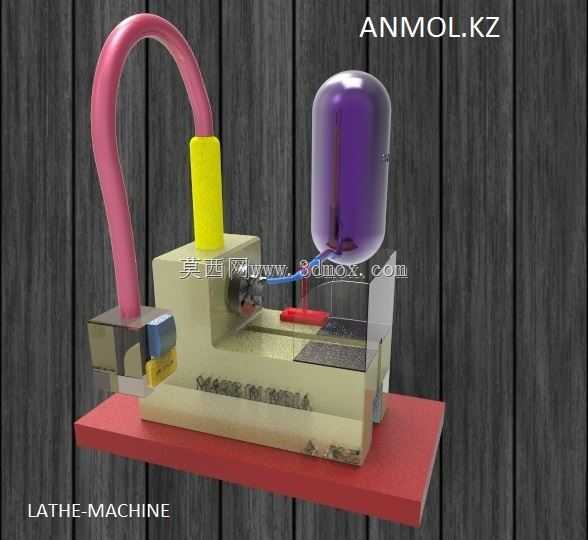

普通卧式数控车床整体结构三维建模

　　在离散制造的金属切削加工场景里，这类卧式数控车床是中小规格回转类零件加工的核心载体，覆盖了从五金汽配、通用机械零部件到小型工装夹具的半精、精加工工序，和普通手动车床相比，其通过数控系统驱动进给轴的逻辑，能稳定保证批量零件的尺寸一致性，降低对操作工人手工走刀熟练度的依赖。做这款车床的三维建模时，首先要理清实际生产中的安装边界约束：常规中小规格卧式数控车床的整机占地长度多在2.2-2.8米区间，宽度控制在1.5-1.8米，整机高度不含排屑器顶部警示灯的话约1.7米，安装时需要在混凝土地面预留至少1米的前端操作空间、0.8米的后侧检修空间，左右两侧要预留0.6米以上的维护通道，避免和车间内的行车立柱、物料周转区产生干涉，建模时这些边界尺寸都要严格对应实际安装要求，不能随意缩放比例导致后续做车间布局仿真时出现尺寸偏差。

　　从设备实际用途来看，这款车床主要承担轴类、盘类零件的回转面加工，包括外圆车削、内孔镗削、端面车削、锥面加工、公制/英制螺纹切削、切槽切断等常规工序，选配动力刀塔的机型还能完成侧面键槽、径向孔的钻铣加工，减少零件二次装夹的定位误差。建模过程中要优先还原核心功能部件的装配逻辑：床身作为整机的承载基础，采用倾斜床身还是平床身结构直接影响排屑效率和导轨受力，本次建模对应的平床身硬轨结构，更适合重切削工况下的负载加工，导轨的跨距设计要匹配最大加工直径对应的切削扭矩，避免主轴满负荷切削时床身产生共振。主轴箱部分的建模要注意主轴中心高和床身导轨面的平行度公差，实际装配中这个公差直接影响加工零件的圆柱度，三维模型里要预留出主轴轴承安装位、皮带传动或者直联主轴的安装空间，标注清楚主轴通孔直径对应的棒料通过能力，方便选型人员判断是否适配自身常用的棒料加工规格。

　　刀架部分的建模要还原其转位逻辑，不管是卧式四工位电动刀架还是伺服动力刀塔，都要明确刀位数量对应的装刀容量，以及换刀时的回转空间，避免刀架转位时和卡盘、尾座产生碰撞。尾座部分的建模要体现其手动或者液压伸缩的行程范围，尾座套筒的锥孔规格要对应常用的顶尖、钻夹头安装尺寸，尾座体在床身导轨上的锁紧位置要匹配最大加工长度，当加工长轴类零件时，尾座顶尖的顶紧力传递路径要在模型里通过装配约束体现出来，方便后续做有限元受力分析时直接调用装配关系。

　　防护部分的设计建模要兼顾操作安全性和观察便利性，主轴前端的卡盘防护罩要和机床门的开合做联锁逻辑的结构预留，操作面板的安装角度要符合操作人员站立操作的视线高度，一般面板中心距离地面高度在1.1-1.3米区间，倾斜角度设置为15-20度，方便操作人员输入加工程序时不用过度弯腰或者抬臂。冷却系统的管路布局在建模时要避开切屑掉落的路径，冷却喷嘴的位置要对准刀具切削点，同时预留出管路调整的活动空间，排屑器的安装接口要和床身底部的排屑口对齐，不同车间的排屑方向（前排屑还是后排屑）可以通过接口的参数化调整快速适配。

　　做这类设备的三维建模，不能只做外观的曲面包覆，要把实际装配中的公差预留、部件运动行程、安装维护的操作空间都还原出来，不管是给设备采购方做车间布局仿真，还是给机床厂做改型设计的基础框架，亦或是给职业院校做实训教学的演示模型，都能直接对应到实际生产中的真实工况，不会出现和现场设备脱节的结构错误。比如在建模时要考虑到主轴电机的散热空间，不能把电机安装位和电气柜的距离设置得过近，导致电机散热气流被遮挡；电气柜的走线槽要预留足够的布线空间，强弱电走线的隔离结构要在模型里体现，避免后续实际布线时出现干扰问题；润滑系统的油路分配器安装位要设置在方便日常维护的位置，不用拆开大面积的防护板就能完成油路检查和注油操作。

　　另外，针对不同加工场景的适配性，建模时要把可选配的部件做成可替换的装配模块，比如手动卡盘和液压卡盘的安装接口统一，需要切换装夹方式时直接替换卡盘组件即可；不同转速范围的主轴组件也可以通过参数化驱动调整轴承安装位的尺寸，不用重新搭建整个主轴箱模型；接屑盘的深度可以根据车间的批量加工时长调整，避免频繁清理切屑影响加工效率。这些细节的设计思路，都是从一线机加工车间的实际使用反馈里提炼出来的，不是凭空在三维软件里堆砌几何体，要让模型真正能服务于结构设计、设备选型、产线布局这些实际工作环节。
