卧式普通车床三维结构设计方案

　　这款卧式车床的三维结构设计，完全围绕中小批量机械加工车间的实际生产场景搭建，可覆盖轴类、盘类零件的外圆、内孔、端面、螺纹、成型面等常规车削工序，适配职业院校实训教学、小型机修车间零件修配、五金加工坊小批量零件生产等多类场景，能满足45号钢、铝合金、铜件等常见金属材料的常规切削加工需求，也可适配尼龙、聚四氟乙烯等非金属棒料的加工工序。

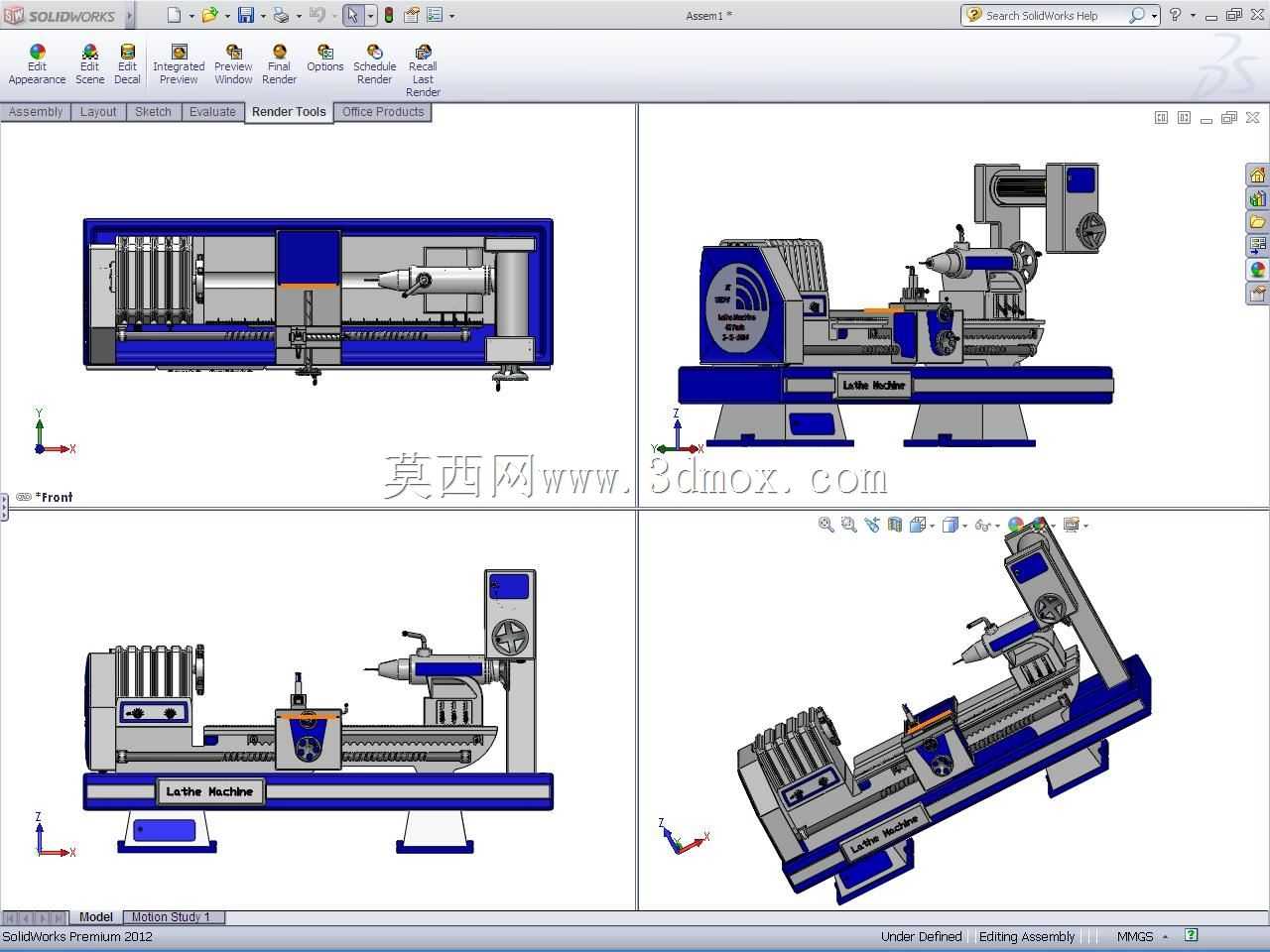

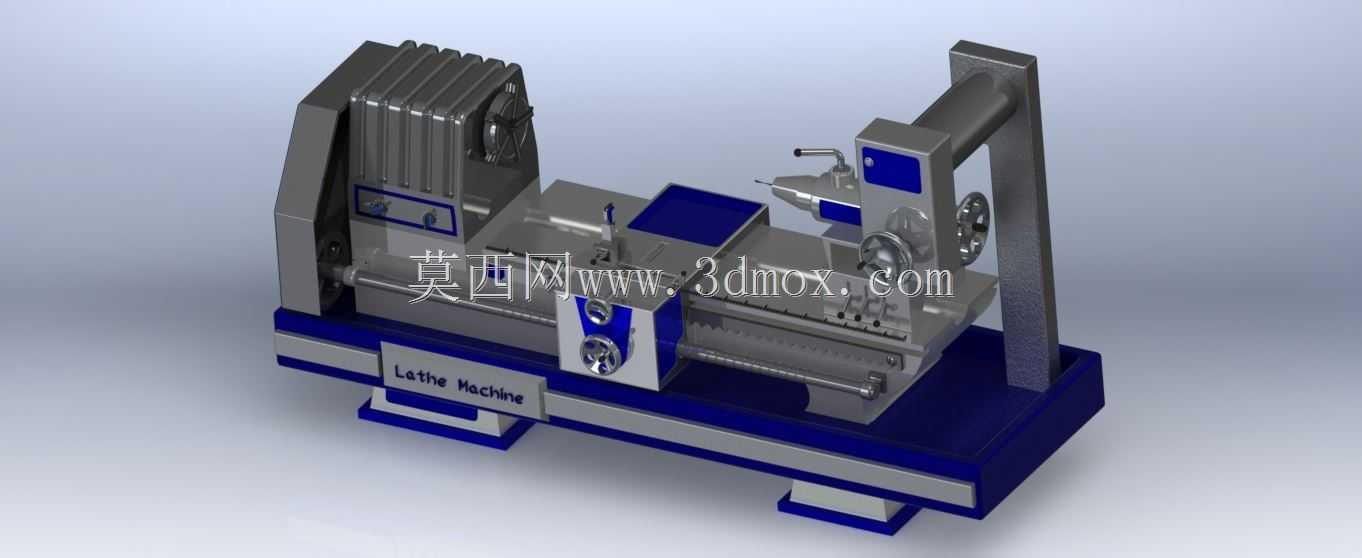

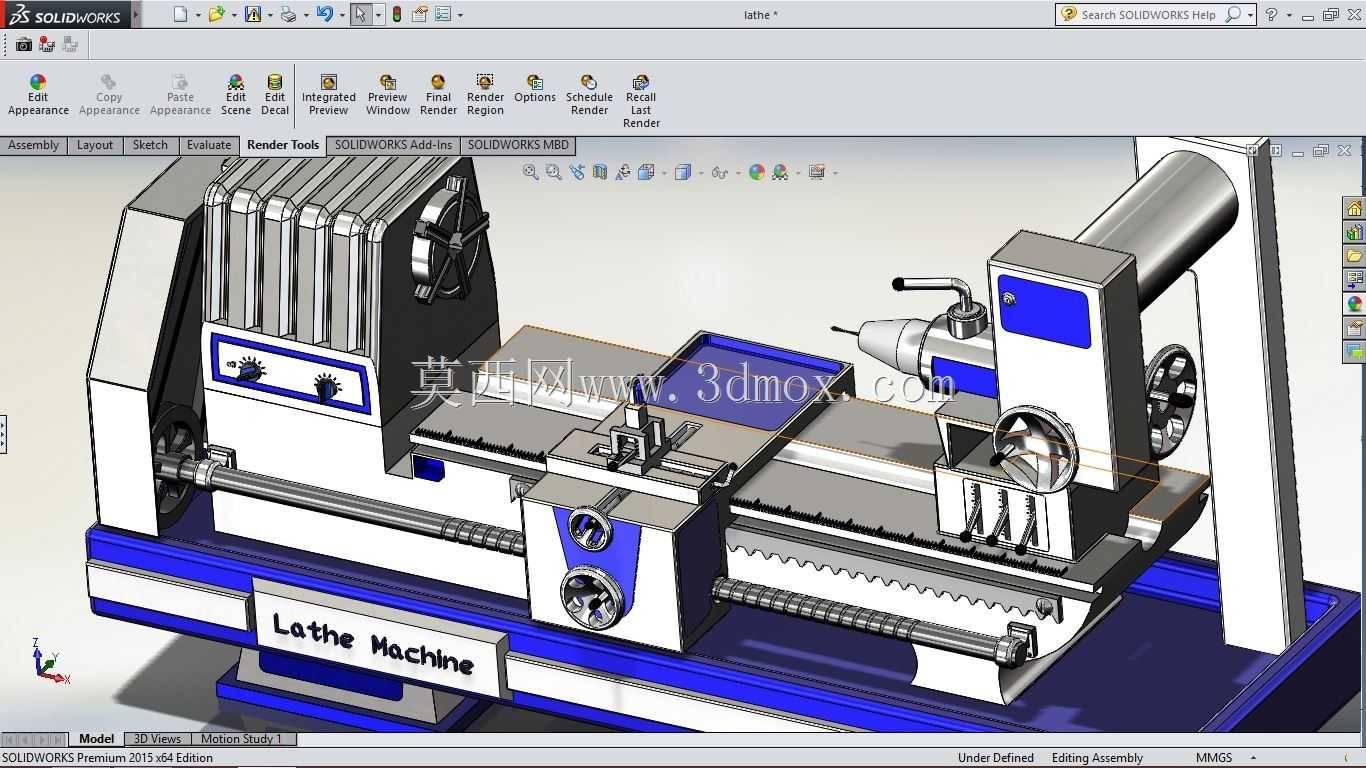

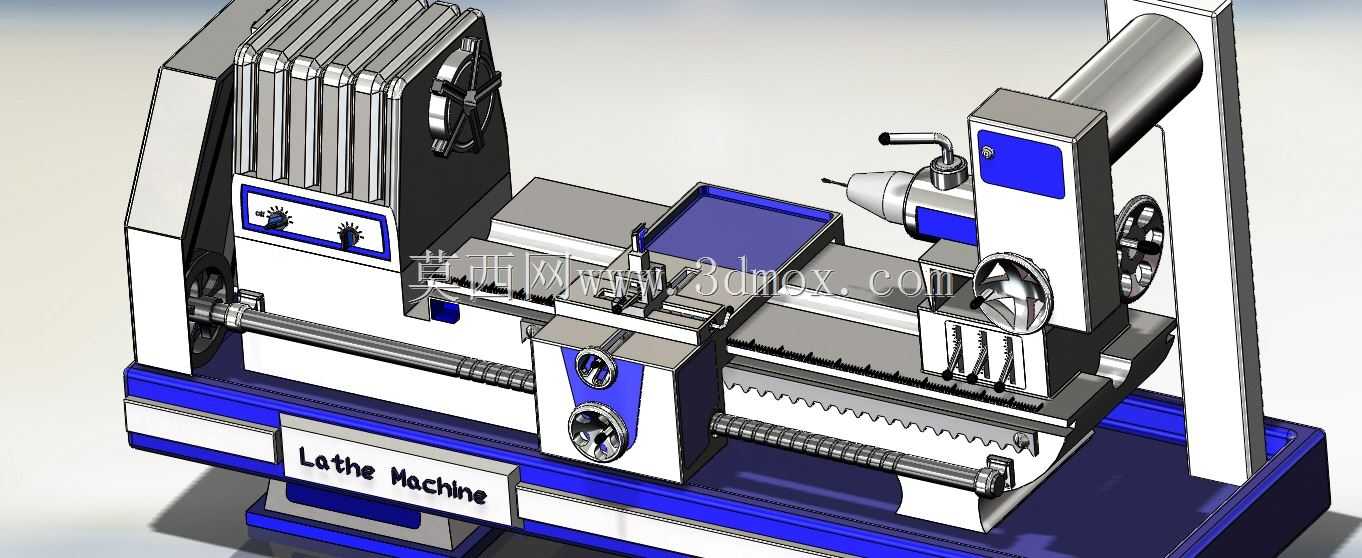

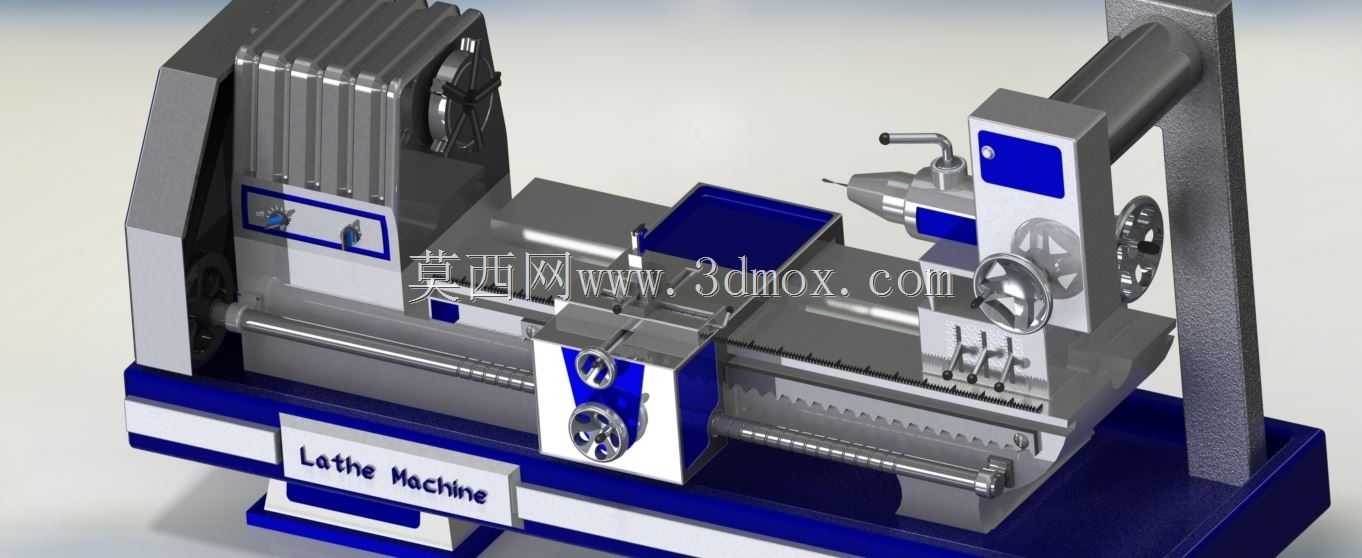

　　从结构功能来看，整机采用平床身布局，床身作为核心承载基础，导轨面做了加宽处理，可保障刀架纵向进给过程中的运行稳定性，避免大切深工况下出现颤振影响加工精度。主轴箱布置在床身左侧，内部集成多级变速传动结构，可输出不同转速区间适配不同材料、不同刀具的切削线速度要求，主轴端采用标准卡盘连接接口，可适配三爪自定心卡盘、四爪单动卡盘等常用装夹附件，满足不同外形零件的装夹需求。尾座布置在床身右侧导轨上，可沿导轨纵向滑动锁紧，配套可伸缩的套筒结构，既可以安装顶尖支撑长轴类零件，抵消切削过程中的径向切削力，防止零件弯曲变形，也可换装钻头、铰刀等孔加工刀具，完成轴类零件端面的中心孔、定位孔加工工序。溜板箱布置在床身前方，可带动刀架实现纵向、横向的进给运动，刀架采用多层转盘结构，可转动角度完成短锥面的车削加工，操作手柄的位置完全贴合一线操作人员的作业习惯，减少操作过程中的多余动作。

　　设计过程中优先考虑了实际装配与维护的便利性，所有传动部件的安装位置都预留了足够的拆装空间，日常维护时无需拆解主体结构即可完成轴承润滑、传动带更换、导轨间隙调整等常规保养作业。整体配色采用工业设备常用的蓝白灰搭配，外露的操作手柄、手轮采用辨识度更高的金属原色，方便操作人员快速识别操作部件，所有边角位置都做了圆弧过渡处理，避免加工过程中尖锐边角造成磕碰伤害。

　　安装边界方面，整机底部采用整体式底座结构，底座预留了地脚螺栓安装孔，可直接固定在硬化的车间地面上，无需额外制作复杂的安装基础，设备左右两侧预留了足够的操作与维护空间，后方预留了电气线路、冷却管路的排布空间，整体占地面积适配小型车间的布局要求，不会占用过多生产场地。进给传动采用丝杠与光杆配合的结构，光杆负责普通车削的动力传递，丝杠专门负责螺纹车削的精准进给，两者独立工作可减少不必要的磨损，延长核心传动部件的使用寿命。冷却系统的喷嘴位置可灵活调整，可直接对准切削区域输送切削液，带走切削过程中产生的热量，降低刀具磨损，同时冲走切屑避免刮伤已加工表面。
