复古按键式无绳手持通讯终端结构设计

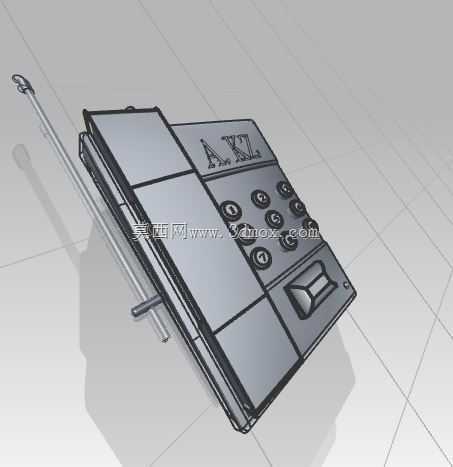

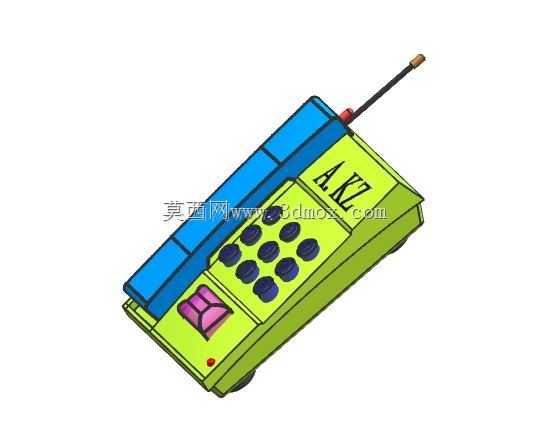

　　这款无绳通讯终端的结构设计，首先围绕民用室内短距离通讯的核心场景展开，区别于传统有线座机的布线限制，整机采用主机与手持听筒分体的布局逻辑，主机部分集成按键输入模组、显示屏安装位、信号收发天线结构，手持听筒部分贴合人体耳部与面部的握持弧度做曲面过渡，避免长时间握持产生的硌手感。从功能实现的结构逻辑来看，按键区域采用矩阵式排布，数字按键1-9按照民用通讯设备的通用操作习惯做三行三列布局，每个按键预留0.8mm的按压行程空间，按键帽边缘做0.2mm的圆角倒角，既避免按压时的卡滞风险，也能减少日常使用中按键边缘的磨损。主机正面的小尺寸显示屏采用下沉式安装结构，屏幕周边预留1mm的密封胶圈安装槽，可适配日常桌面放置时的泼溅防护需求，

　　屏幕下方的红色状态指示灯采用导光柱内嵌结构，导光柱端面与主机外壳表面齐平，既保证灯光指示的可视角度，也不会破坏外壳的整体平整度。信号天线采用可倒伏的铰接结构，铰接轴处设置阻尼垫片，天线可在0-90度范围内任意角度停留，满足不同摆放位置的信号调整需求，天线根部做加强筋结构，避免日常调整角度时出现根部断裂的问题。主机外壳的整体尺寸控制在180mm120mm35mm的范围内，底部设置四个高度2mm的橡胶脚垫安装位，脚垫采用嵌入式卡接结构，无需额外粘接即可固定，放置在桌面时可预留底部散热间隙，同时避免外壳与桌面直接摩擦产生划痕。听筒部分与主机的对位采用磁吸定位结构，主机对应听筒放置的位置内嵌两颗圆形钕磁铁，听筒对应位置设置铁片安装位，

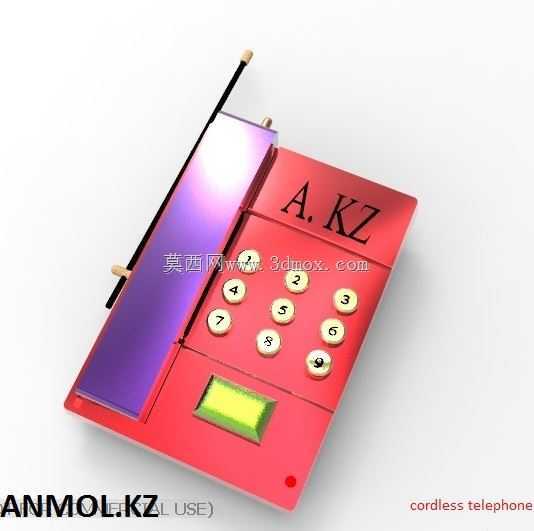

　　放回时可自动吸附对位，无需精准对齐卡槽，日常取放更加便捷。外壳的分模线设置在机身侧面的棱线位置，分模面做0.1mm的错位配合，既保证上下壳的装配精度，也能减少日常使用中分模线位置积灰的问题。机身的配色采用撞色设计逻辑，主机主体为高饱和度红色，听筒部分采用渐变紫色的曲面外壳，表面做高光UV处理，既提升外观的辨识度，也方便日常擦拭清洁。从结构强度的角度考虑，主机内部的PCB安装柱采用十字加强筋结构，每个安装柱根部做R1.5的圆角过渡，避免螺丝锁附时出现柱体开裂的问题，电池仓设置在主机背部，采用滑盖式仓门结构，仓门边缘设置卡扣与防水胶条，更换电池时无需额外工具，滑开即可操作，仓门闭合后与机身背面齐平，无突出结构。

　　按键下方的导电胶层采用整体式硅胶垫结构，每个按键对应位置做凸点设计，既保证按键按压的回弹手感，也能起到一定的防尘作用，避免灰尘从按键缝隙进入机身内部。天线部分采用两段式伸缩结构，完全收回时天线顶端与主机顶面齐平，不会突出机身影响收纳，完全拉出时总长度为120mm，可有效提升信号接收的灵敏度。听筒部分的出声孔采用阵列式小圆孔设计，每个孔径0.6mm，孔间距1.2mm，出声孔内侧设置防尘网安装槽，可粘贴尼龙防尘网，避免灰尘进入听筒内部影响发声效果。主机的侧面预留充电触点的安装位，触点采用弹簧顶针结构，听筒放回主机时可自动对接充电，无需额外插拔充电线，顶针的伸缩行程为1.5mm，可抵消装配与放置时的位置误差，保证充电接触的可靠性。整机的所有棱角位置都做了不小于R1的圆角处理，既避免日常使用时的磕碰划伤，也符合民用消费类电子产品的安全设计规范。内部走线的位置预留了专门的走线槽，走线槽边缘做圆角处理，避免线材被外壳棱边割破绝缘层，不同功能模块的安装位置做了分区隔离，避免信号模块与电源模块之间产生电磁干扰，影响通话质量。
